Cooper&Hunter CH-FC075K2 - ventiloconvector pe patru direcții pentru sarcini extinse
Cooper&Hunter CH-FC075K2 este orientat către încăperi în care aerul trebuie repartizat radial din centrul zonei. Modelul CH-FC075K2 este o casetă hidronică destinată conectării la pompă de căldură sau chiller, fără circuit frigorific local în încăpere.
Modelul oferă 7.00 kW la răcire, 11.55 kW la încălzire și un debit H/M/L de 1250/1060/900 m³/h. Poate fi analizat pentru săli, spații comerciale și zone cu ocupare variabilă, cu verificarea sarcinii termice, a înălțimii de montaj și a distribuției reale a aerului.
Panou mare pentru distribuție în zone ample
Raportat la CH-FC075K2, corpul unității se montează deasupra plafonului, iar în încăpere rămâne vizibil panoul decorativ. Integrarea în plafon valorifică zona centrală și lasă neafectată amenajarea perimetrală a spațiului.
Dimensiunile corpului sunt 230 × 840 × 840 mm, cu o greutate netă de 27 kg. Pentru o instalare corectă, golul tehnic și traseul către unitate se rezervă încă din faza de execuție a plafonului.

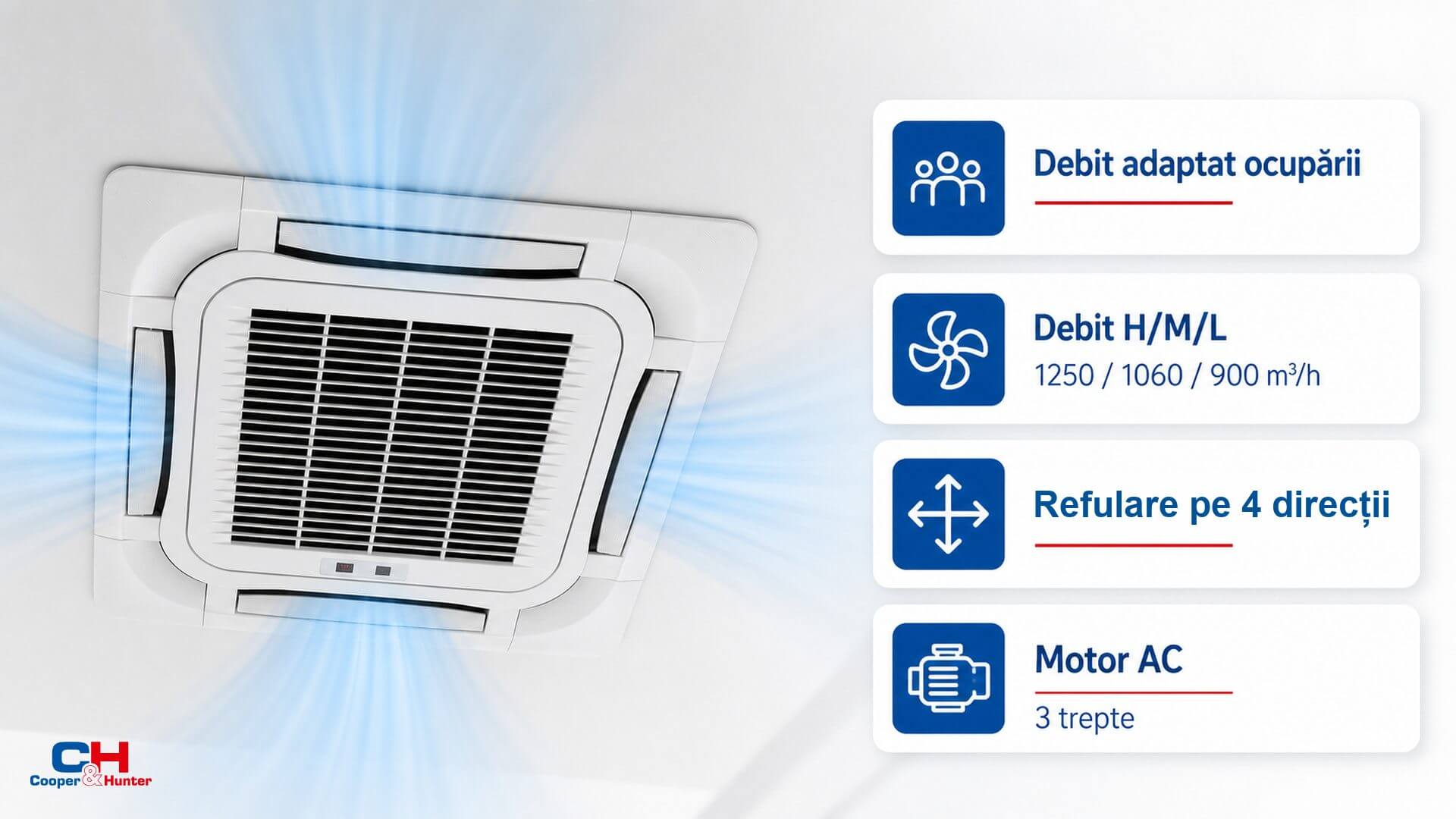

Debit H/M/L pentru ocupare variabilă
Refularea pe patru direcții repartizează aerul în jurul unității, reducând dependența de un singur jet frontal. Debitul poate fi selectat între 1250/1060/900 m³/h pe treptele High/Medium/Low.
La integrarea modelului CH-FC075K2, alegerea treptei permite folosirea unui regim intens la pornire și a unui flux mai temperat pentru menținere. Pentru distribuție uniformă, traseul aerului se păstrează neobturat către fiecare zonă deservită.

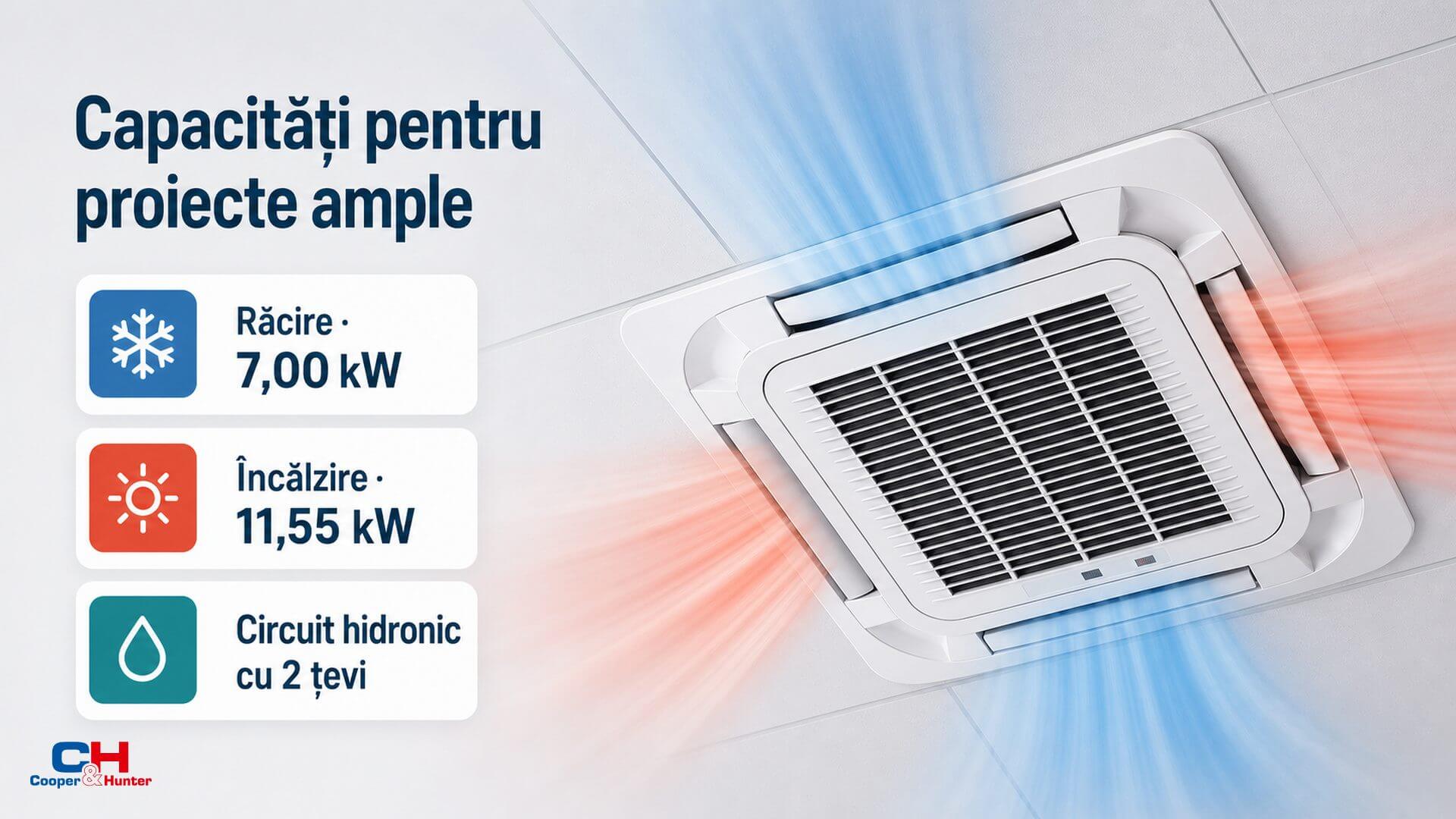

Capacități extinse pentru proiecte comerciale
Capacitatea nominală este de 7.00 kW la răcire și 11.55 kW la încălzire. Valorile aparțin exact modelului CH-FC075K2 și nu sunt extrapolate de la o casetă cu dimensiuni similare.
Din perspectiva modelului CH-FC075K2, echipamentul poate asigura confort sezonier prin același circuit cu două țevi, dacă sursa hidronică și automatizarea sunt configurate pentru regimul solicitat. Pentru alegerea finală sunt decisive sarcina de răcire și cea de încălzire, nu doar dimensiunea încăperii.
Debit de apă de 20 l/min și echilibrare dedicată
Debitul de apă este 20 l/min, iar căderea de presiune declarată 25.2 kPa. Pentru această capacitate, echilibrarea hidraulică trebuie analizată împreună cu debitele celorlalte ramuri.
În cazul modelului CH-FC075K2, racordurile de 3/4 inch conectează schimbătorul realizat din tuburi de cupru și aripioare din aluminiu. Controlul local se integrează cu sursa centrală pentru a preveni menținerea unui debit inutil prin baterie.
Trei trepte pentru echilibru între debit și zgomot
Motorul AC cu trei trepte deservește distribuția aerului, cu o putere absorbită de 125 W. Nivelul de zgomot declarat este 46 dB(A), parametru care trebuie corelat cu înălțimea plafonului și cerințele acustice ale încăperii.
În proiectarea cu CH-FC075K2, carcasa din tablă galvanizată protejează componentele, iar camera de drenaj izolată termic limitează apariția condensului pe suprafețele metalice. Plasa filtrantă poate fi întreținută fără intervenții asupra circuitului hidraulic.
Carcasă galvanizată și protecție anticondens
Raportat la CH-FC075K2, panoul decorativ are 46 × 950 × 950 mm și cântărește 6 kg. La import, panoul nu trebuie confundat cu unitatea tehnică, deoarece cele două poziții au roluri și gestionare comercială diferite.
În exploatarea CH-FC075K2, telecomanda este prevăzută pentru operarea curentă. Caseta trebuie susținută de structura clădirii, cu evacuarea condensului și filtrul menținute accesibile.
