Cooper&Hunter CH-FC085K2 - casetă de plafon pentru volume mari de aer
Cooper&Hunter CH-FC085K2 aduce un debit de 1400 m³/h într-o configurație cu panou de format mare. Pentru aplicații cu apă răcită și apă caldă, CH-FC085K2 oferă un terminal încastrat care valorifică zona centrală a plafonului.
Modelul oferă 7.27 kW la răcire, 12.42 kW la încălzire și un debit H/M/L de 1400/1190/1010 m³/h. Poate fi analizat pentru zone profesionale și comerciale cu volum mare de aer, cu verificarea sarcinii termice, a înălțimii de montaj și a distribuției reale a aerului.

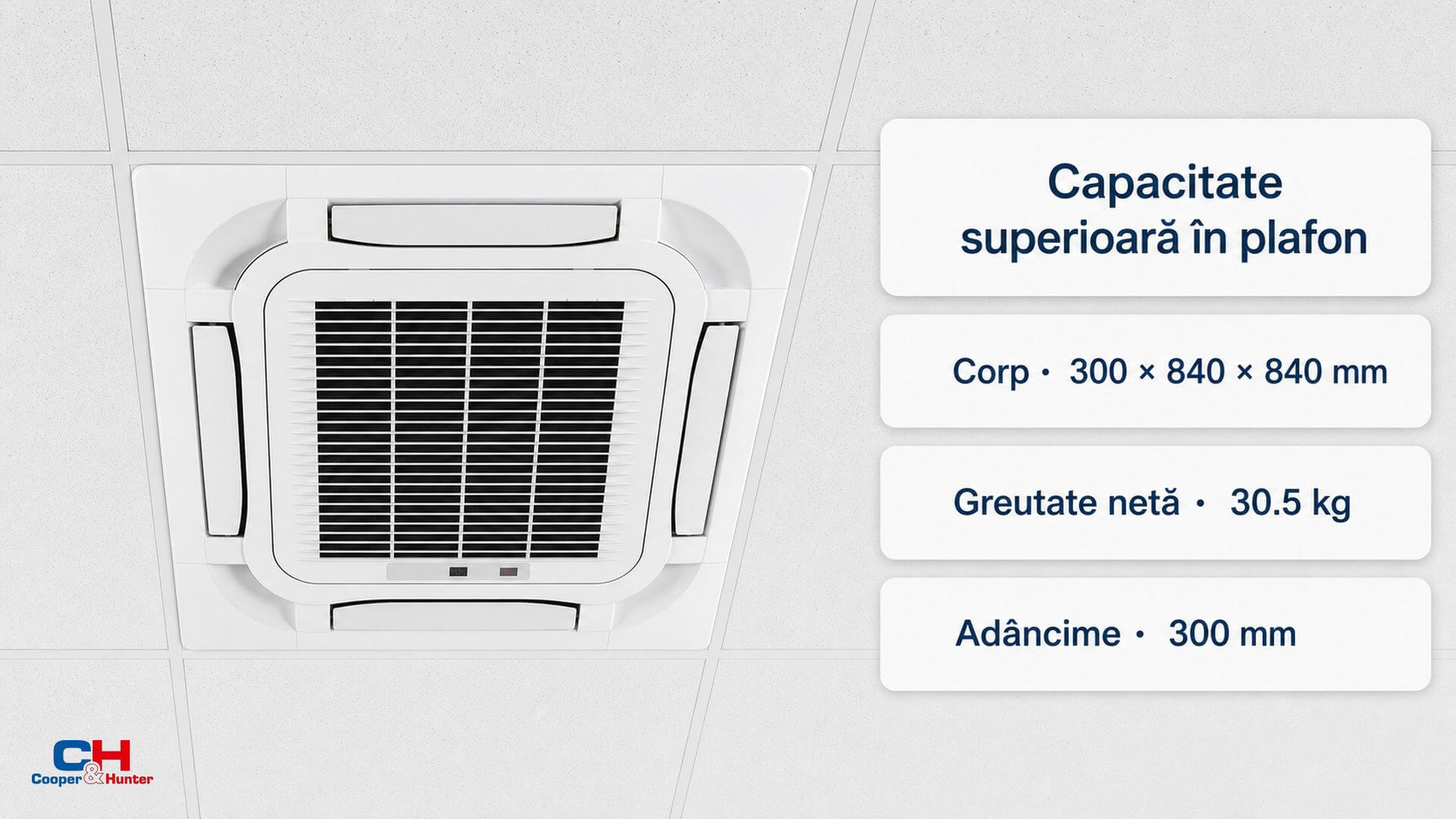

Adâncime de 300 mm pentru capacitate superioară
În exploatarea CH-FC085K2, corpul unității se montează deasupra plafonului, iar în încăpere rămâne vizibil panoul decorativ. Caseta poate deservi centrul unei zone ample, eliberând pereții și reducând traseele vizibile.
Dimensiunile corpului sunt 300 × 840 × 840 mm, cu o greutate netă de 30.5 kg. Structura portantă trebuie dimensionată pentru unitate, iar accesul de mentenanță nu trebuie blocat de finisaje.

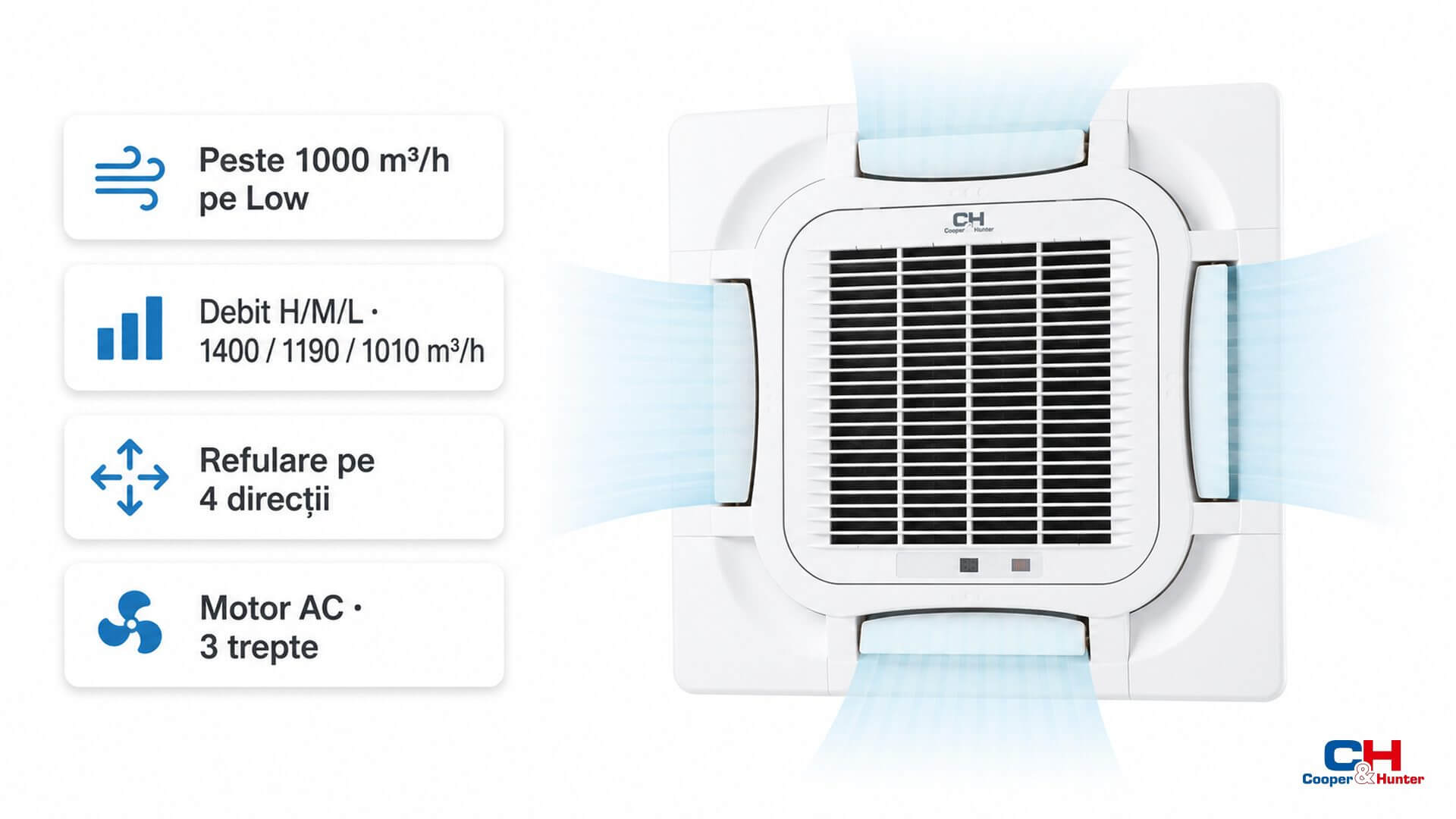

Peste 1000 m³/h chiar pe treapta Low
Refularea pe patru direcții repartizează aerul în jurul unității, reducând dependența de un singur jet frontal. Debitul poate fi selectat între 1400/1190/1010 m³/h pe treptele High/Medium/Low.
În aplicațiile deservite de CH-FC085K2, alegerea treptei permite utilizarea unui regim intens la pornire și a unui flux mai temperat pentru menținere. Elementele suspendate trebuie poziționate în afara celor patru jeturi formate de panoul casetei.

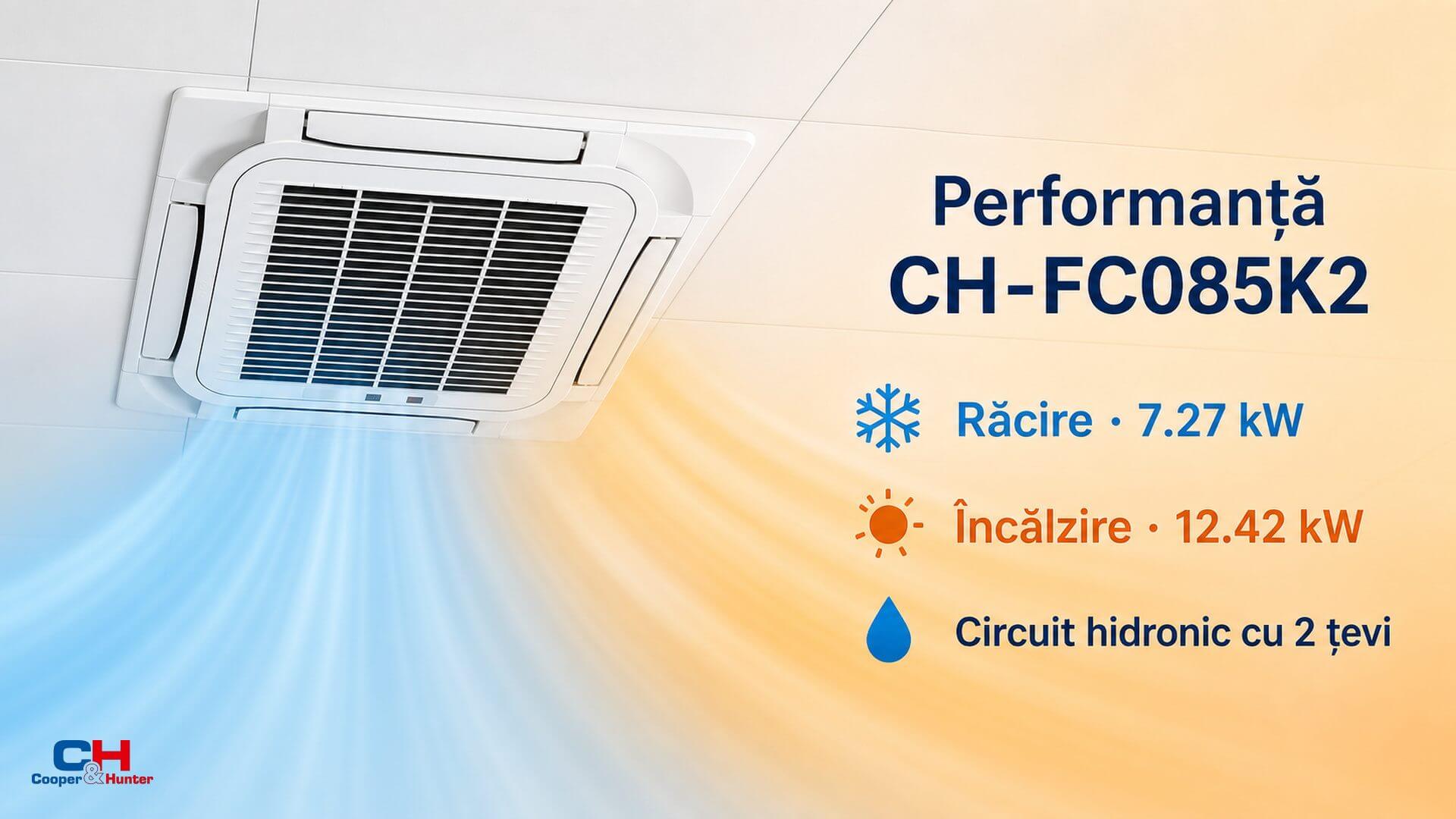

Performanță proprie modelului CH-FC085K2
Capacitatea nominală este de 7.27 kW la răcire și 12.42 kW la încălzire. Valorile aparțin exact modelului CH-FC085K2 și nu sunt extrapolate de la o casetă cu dimensiuni similare.
Pentru CH-FC085K2, unitatea poate asigura confort sezonier prin același circuit cu două țevi, dacă sursa hidronică și automatizarea sunt configurate pentru regimul solicitat. Modelul se validează prin calcul termic, ținând cont de utilizarea și anvelopa zonei deservite.

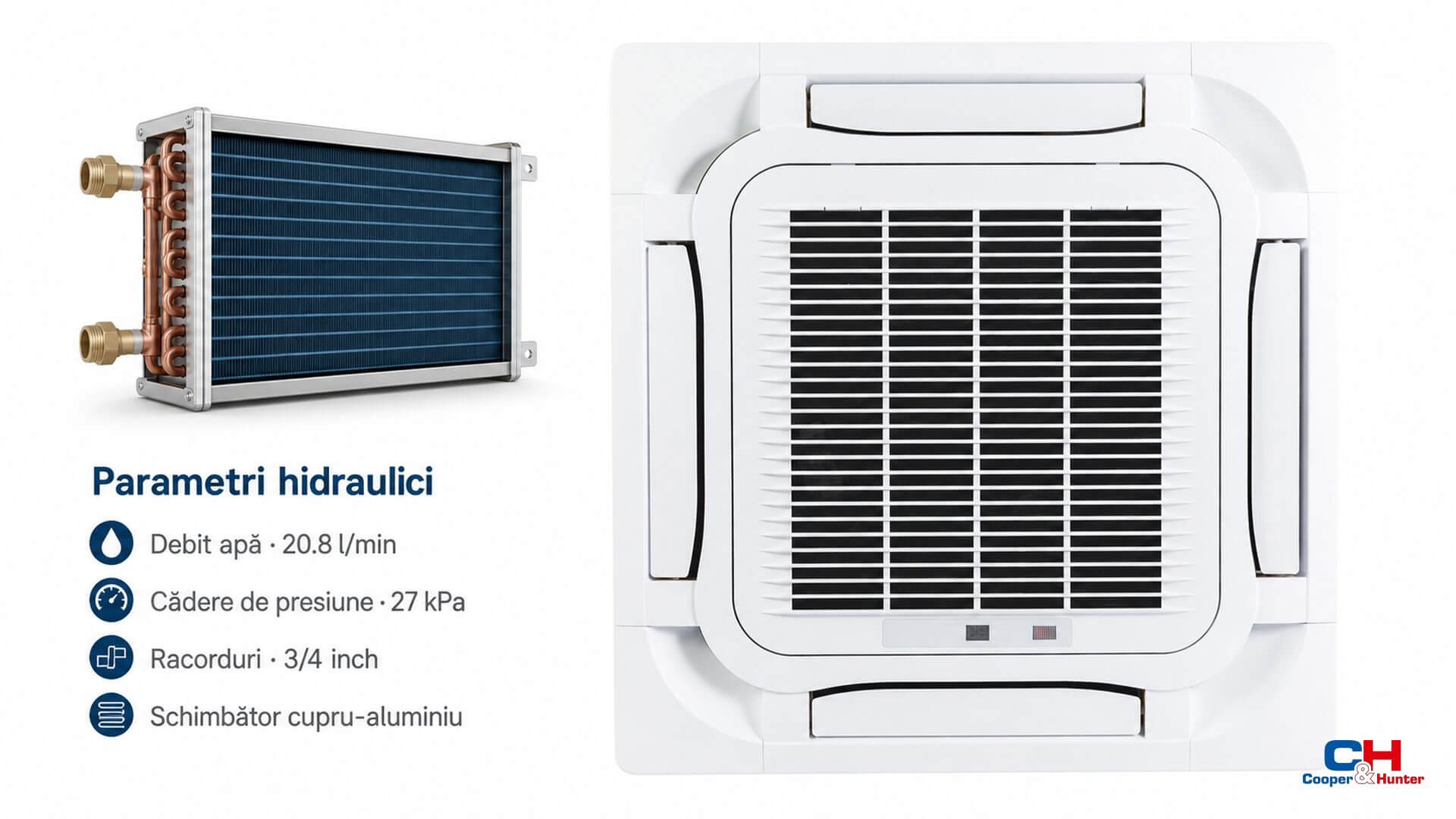

Parametri hidraulici pentru capacitate superioară
Debitul de apă este 20.8 l/min, iar căderea de presiune declarată 27 kPa. Parametrii bateriei sunt necesari la calculul pierderii totale și la selecția echipamentului de pompare.
La unitatea CH-FC085K2, racordurile de 3/4 inch conectează schimbătorul realizat din tuburi de cupru și aripioare din aluminiu. Logica instalației trebuie să închidă circuitul casetei când termostatul nu mai solicită încălzire sau răcire.

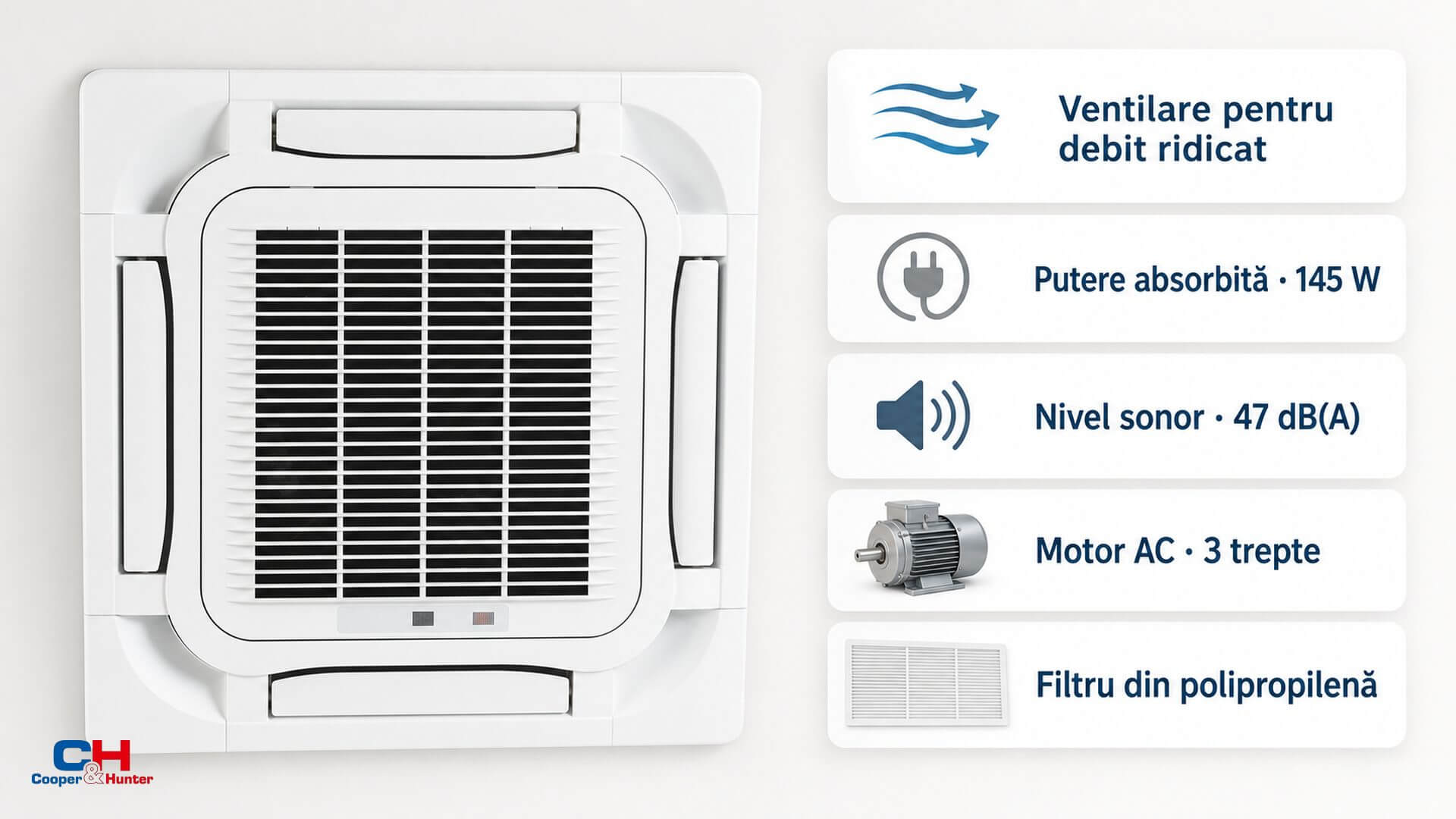

Nivel sonor declarat de 47 dB(A)
Motorul AC cu trei trepte deservește distribuția aerului, cu o putere absorbită de 145 W. Nivelul de zgomot declarat este 47 dB(A), parametru care trebuie corelat cu înălțimea plafonului și cerințele acustice ale încăperii.
Raportat la CH-FC085K2, carcasa din tablă galvanizată protejează componentele, iar camera de drenaj izolată termic limitează apariția condensului pe suprafețele metalice. Pentru păstrarea debitului, filtrul din polipropilenă trebuie verificat și curățat la intervale regulate.

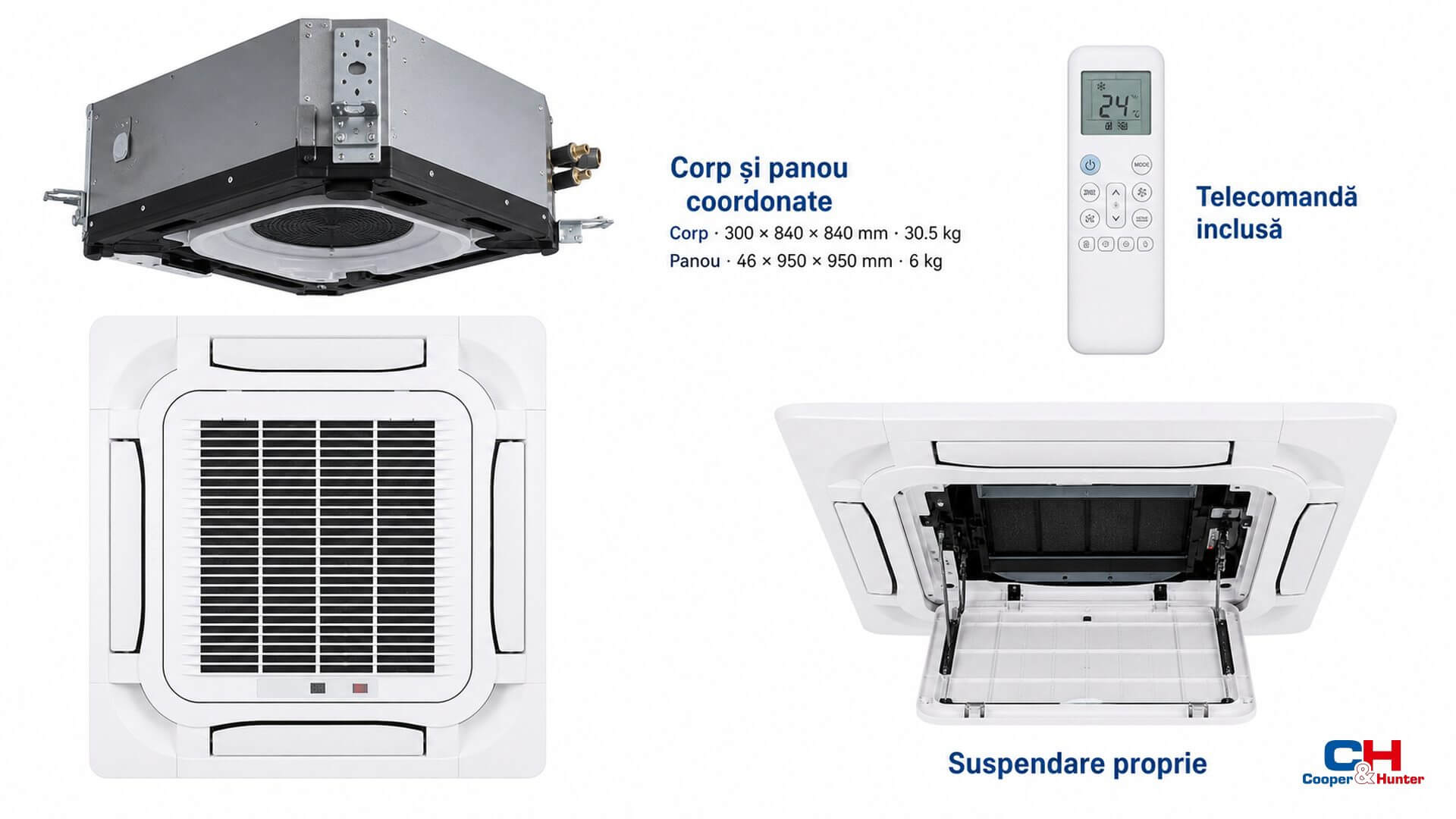

Greutate de 30.5 kg pentru corpul unității
În exploatarea CH-FC085K2, panoul decorativ are 46 × 950 × 950 mm și cântărește 6 kg. Documentația de ofertare trebuie să distingă echipamentul încastrat de panoul montat sub plafon.
Pentru configurația CH-FC085K2, telecomanda este prevăzută pentru operarea curentă. În proiect se rezervă atât prinderile unității, cât și traseul de drenaj și zona necesară verificărilor periodice.
