Cooper&Hunter CH-FC120K2 - ventiloconvector casetă de peste 10 kW la răcire
Cooper&Hunter CH-FC120K2 furnizează peste 10 kW la răcire printr-o unitate integrată în plafon. Ca terminal pentru circuite cu apă, CH-FC120K2 este pregătit pentru integrarea într-un plafon modular și pentru sarcini termice ridicate.
Modelul oferă 10.39 kW la răcire, 17.58 kW la încălzire și un debit H/M/L de 2000/1700/1440 m³/h. Poate fi analizat pentru săli ample și aplicații comerciale cu sarcini importante, cu verificarea sarcinii termice, a înălțimii de montaj și a distribuției reale a aerului.

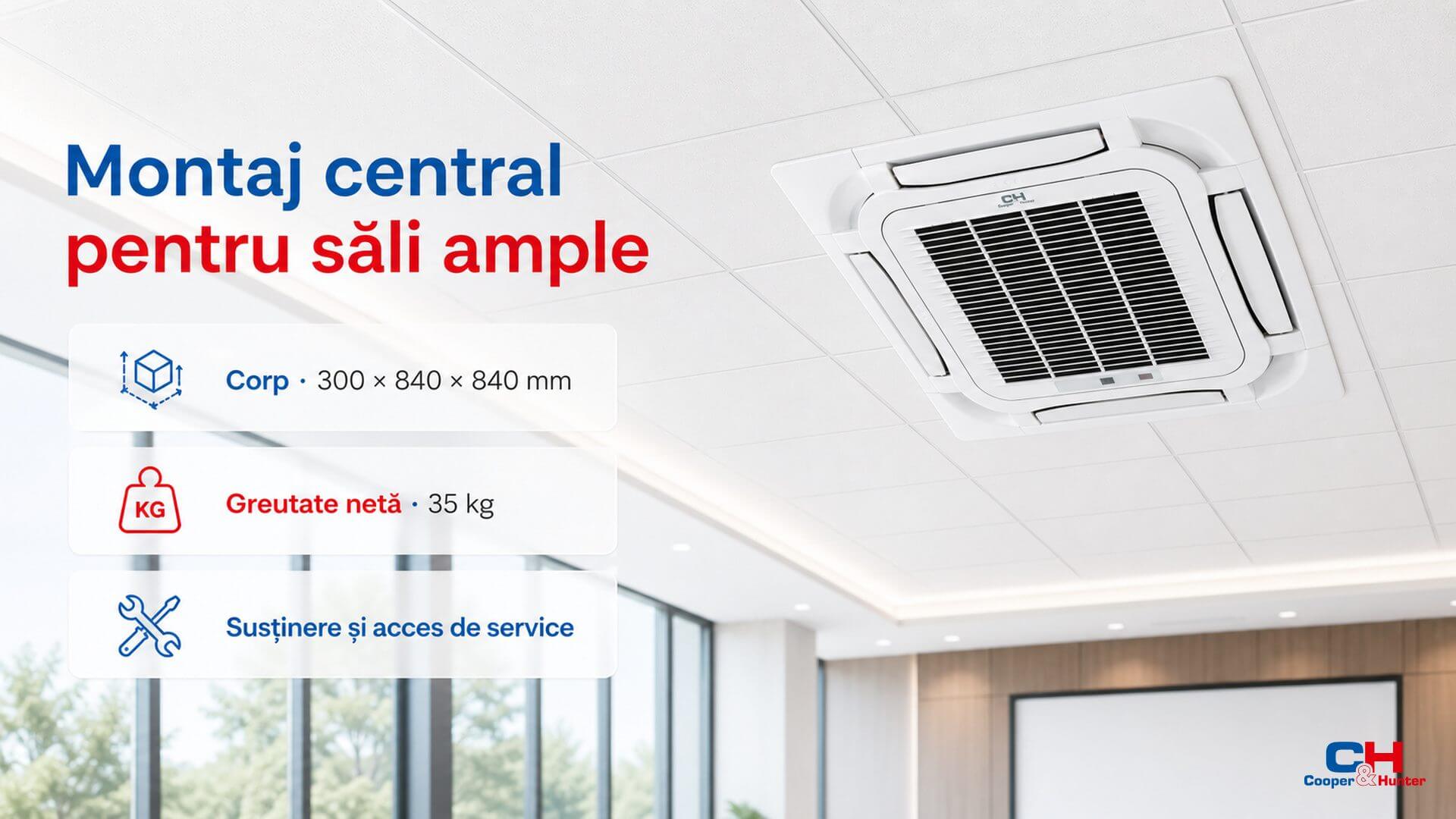

Montaj în plafon pentru săli ample
La integrarea modelului CH-FC120K2, corpul unității se montează deasupra plafonului, iar în încăpere rămâne vizibil panoul decorativ. În aplicațiile de capacitate ridicată, poziția centrală ajută la distribuirea debitului fără terminale montate pe pereți.
În aplicațiile deservite de CH-FC120K2, dimensiunile corpului sunt 300 × 840 × 840 mm, cu o greutate netă de 35 kg. Greutatea și gabaritul modelului impun verificarea suporturilor și a trapei de vizitare înaintea finalizării plafonului.

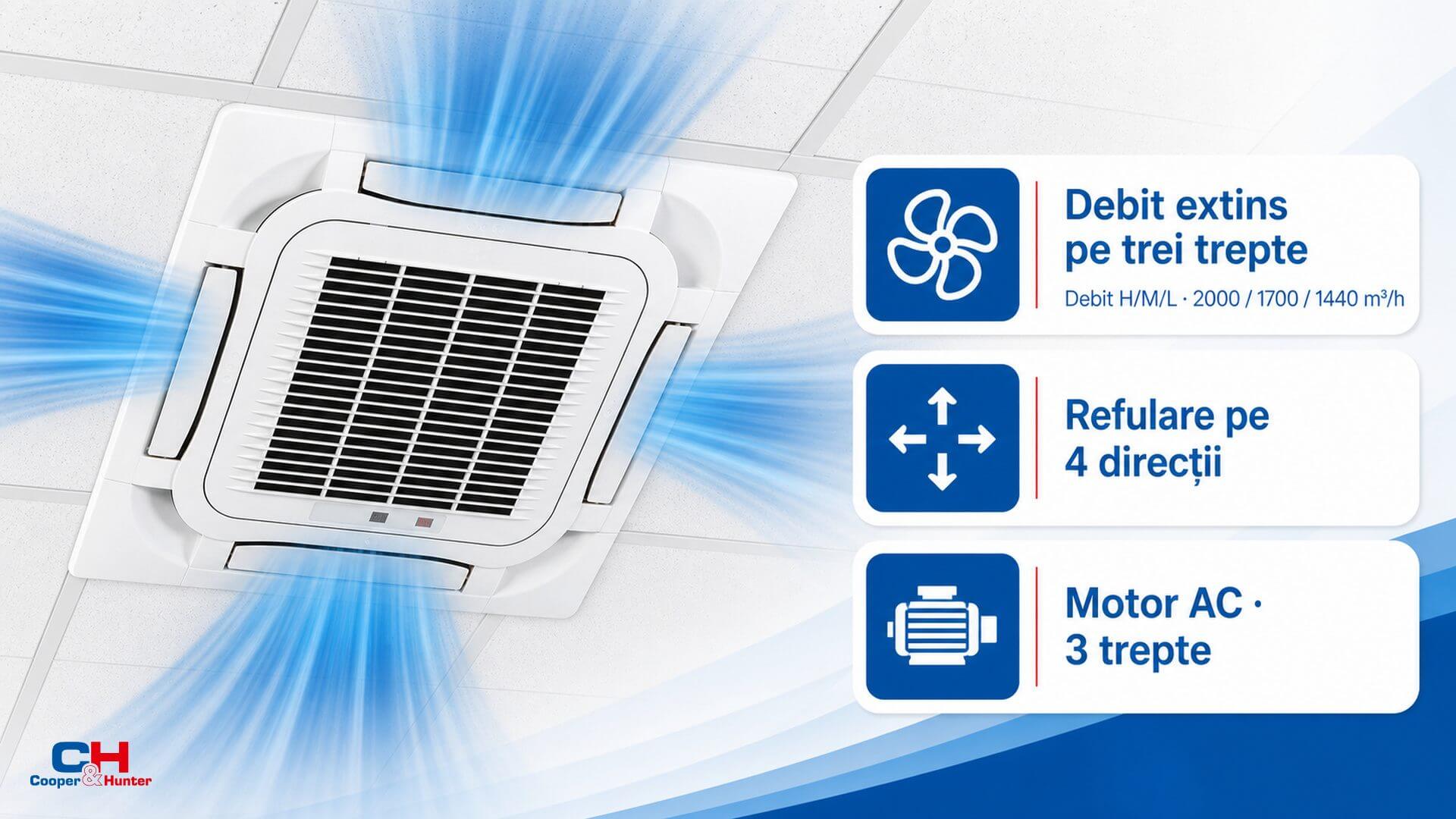

2000 m³/h pe treapta High
Refularea pe patru direcții repartizează aerul în jurul unității, reducând dependența de un singur jet frontal. Debitul poate fi selectat între 2000/1700/1440 m³/h pe treptele High/Medium/Low.
Pentru CH-FC120K2, alegerea treptei face posibilă utilizarea unui regim intens la pornire și a unui flux mai temperat pentru menținere. În spațiile ample, obstacolele de la nivelul plafonului se verifică raportat la raza de acțiune a fiecărui jet.

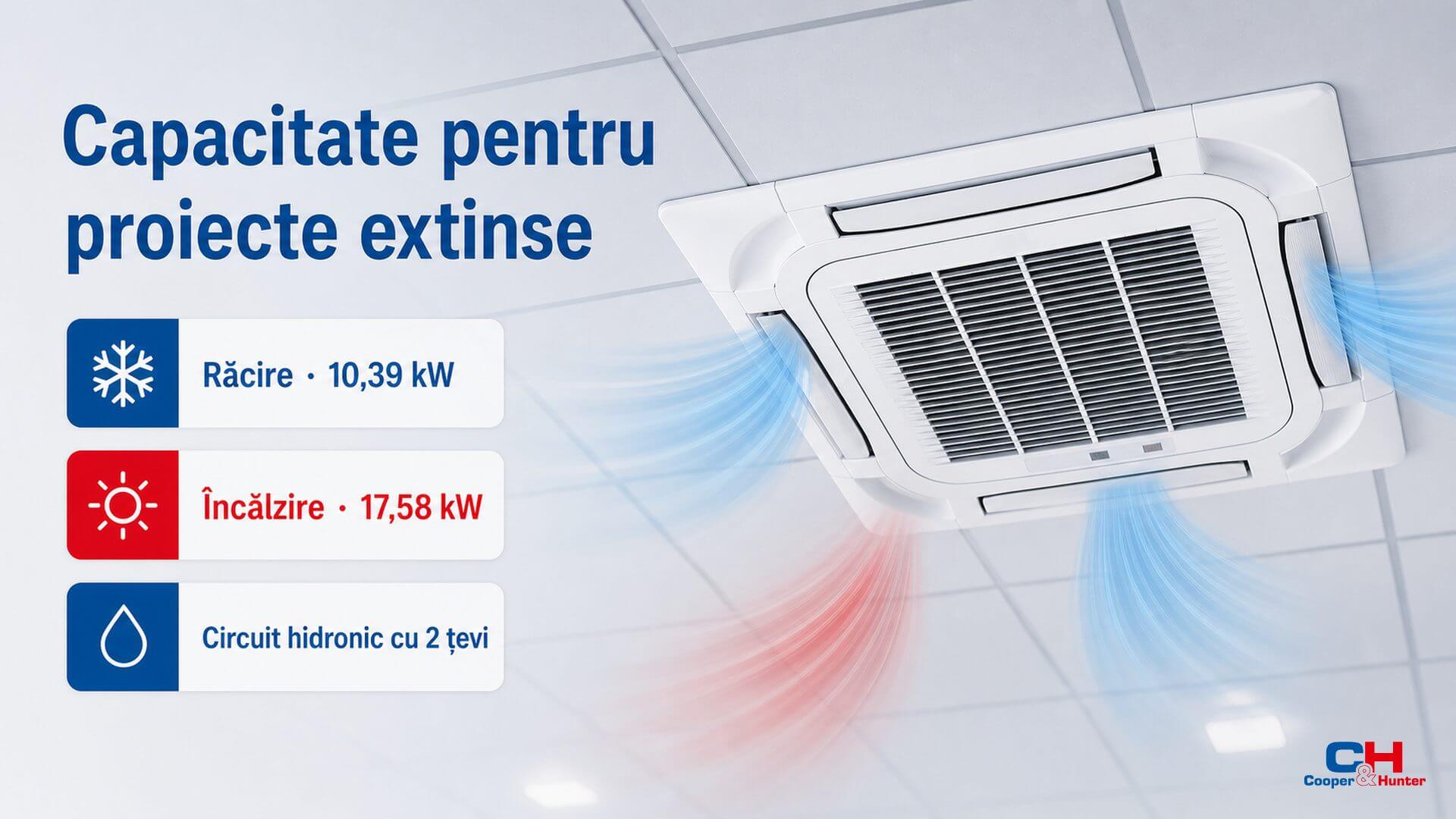

10.39 kW la răcire pentru proiecte ample
Capacitatea nominală este de 10.39 kW la răcire și 17.58 kW la încălzire. Valorile aparțin exact modelului CH-FC120K2 și nu sunt extrapolate de la o casetă cu dimensiuni similare.
La unitatea CH-FC120K2, unitatea poate asigura confort sezonier prin același circuit cu două țevi, dacă sursa hidronică și automatizarea sunt configurate pentru regimul solicitat. În aplicațiile extinse, calculul pe zone oferă un reper mai sigur decât o estimare pe suprafață.

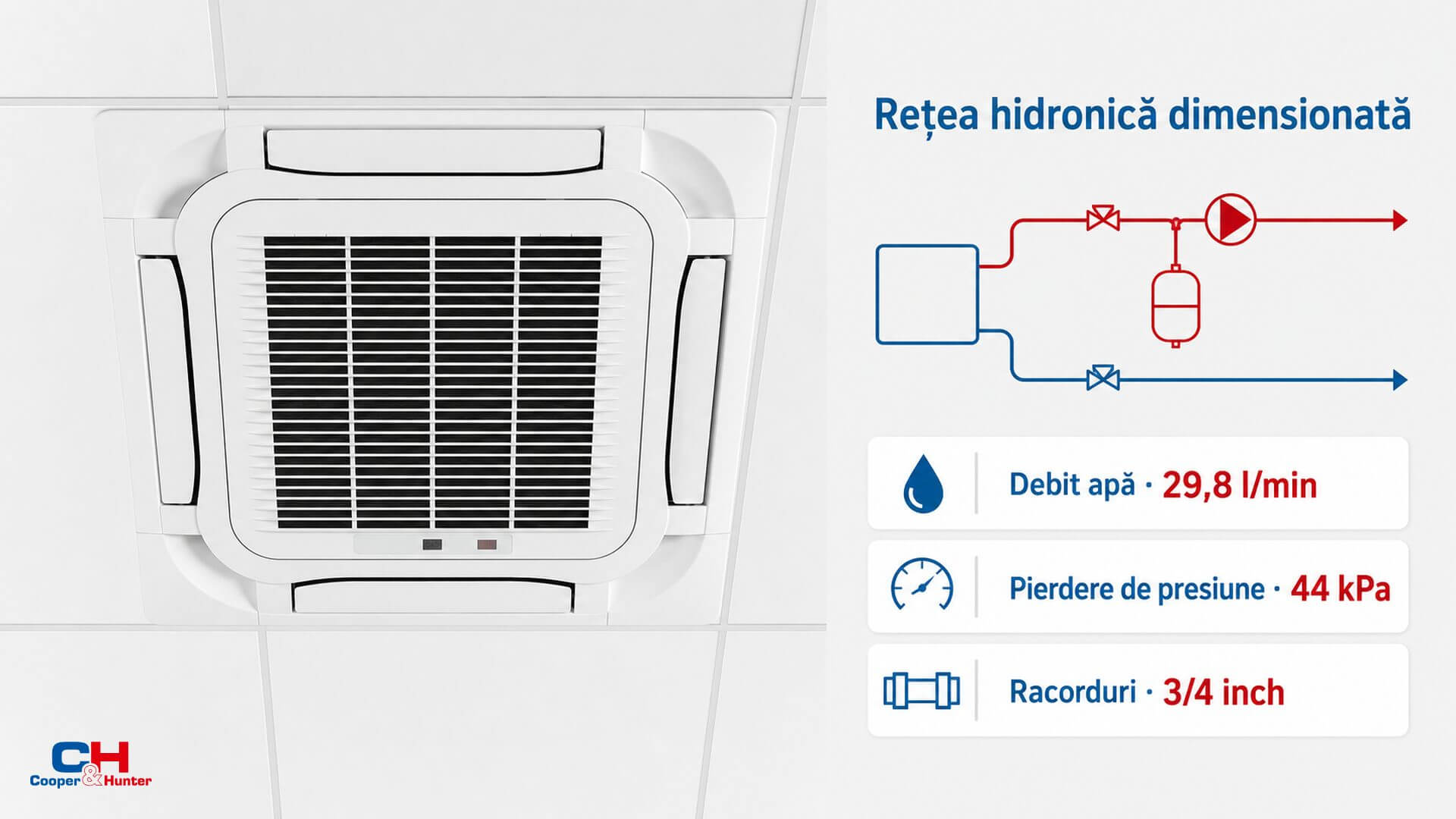

Rețea hidronică dimensionată pentru 29.8 l/min
Debitul de apă este 29.8 l/min, iar căderea de presiune declarată 44 kPa. Rețeaua trebuie verificată la debitul de proiect al casetei, inclusiv pentru pierderile de sarcină cumulate.
Raportat la CH-FC120K2, racordurile de 3/4 inch conectează schimbătorul realizat din tuburi de cupru și aripioare din aluminiu. Pentru o instalație cu mai multe zone, vana modelului se include în strategia generală de reglaj și secvențiere.

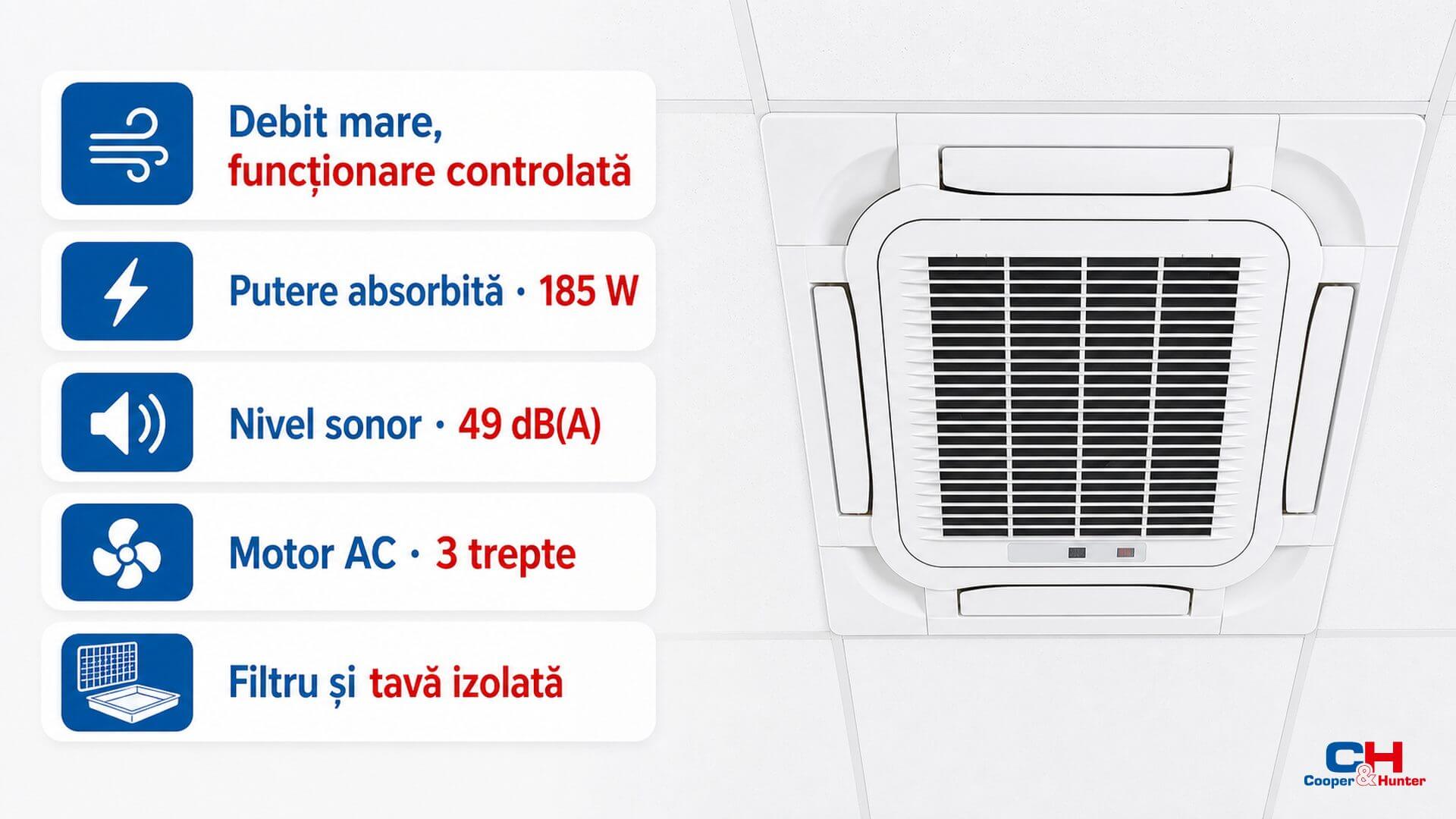

185 W pentru circulația a până la 2000 m³/h
Motorul AC cu trei trepte deservește distribuția aerului, cu o putere absorbită de 185 W. Nivelul de zgomot declarat este 49 dB(A), parametru care trebuie corelat cu înălțimea plafonului și cerințele acustice ale încăperii.
Pentru configurația CH-FC120K2, carcasa din tablă galvanizată protejează componentele, iar camera de drenaj izolată termic limitează apariția condensului pe suprafețele metalice. Suprafața filtrantă se curăță conform programului de mentenanță stabilit pentru spațiul deservit.

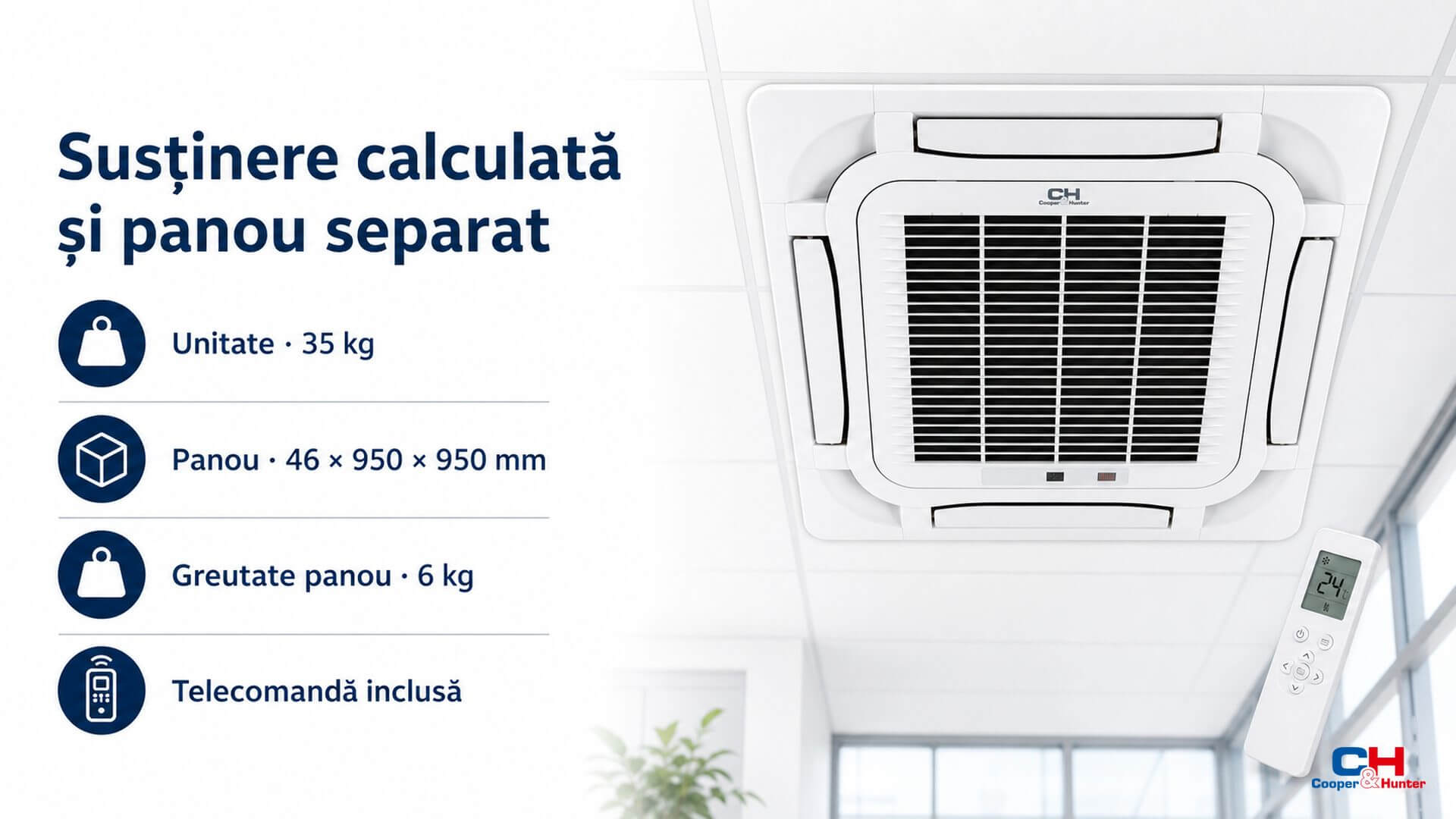

Susținere calculată pentru o unitate de 35 kg
La integrarea modelului CH-FC120K2, panoul decorativ are 46 × 950 × 950 mm și cântărește 6 kg. Gestionarea comercială trebuie să diferențieze corpul instalat în plafon de panoul decorativ comandat pentru finisaj.
În aplicațiile deservite de CH-FC120K2, telecomanda este prevăzută pentru operarea curentă. Pentru gabaritul modelului, montajul cere ancorare proprie și un traseu de condens verificabil după punerea în funcțiune.
