CHV-5SW80NK2 - control VRF și distribuție adaptată tipului de perete
Cooper&Hunter CHV-5SW80NK2 integrează climatizarea VRF într-o soluție orientată către montajul aparent pe perete, cu acces direct la unitate. Configurația este potrivită pentru camere de hotel, birouri și spații în care este preferată o instalare familiară și accesibilă, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 8 kW la răcire și 9 kW la încălzire, iar debitul de aer declarat este 1550/1050/800 m³/h. Dimensionarea corectă pornește de la sarcina clădirii și continuă cu verificarea debitului, a nivelului sonor și a spațiului disponibil pentru instalare.
Montaj pregătit împreună cu traseele instalației
Pentru CHV-5SW80NK2, proiectarea pornește de la montajul aparent pe perete, cu acces direct la unitate și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — orientarea fluxului prin clapeta frontală și treptele ventilatorului — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.
Răcire și încălzire într-un singur terminal VRF
Capacitățile nominale ale modelului CHV-5SW80NK2 sunt 8 kW pentru răcire și 9 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.

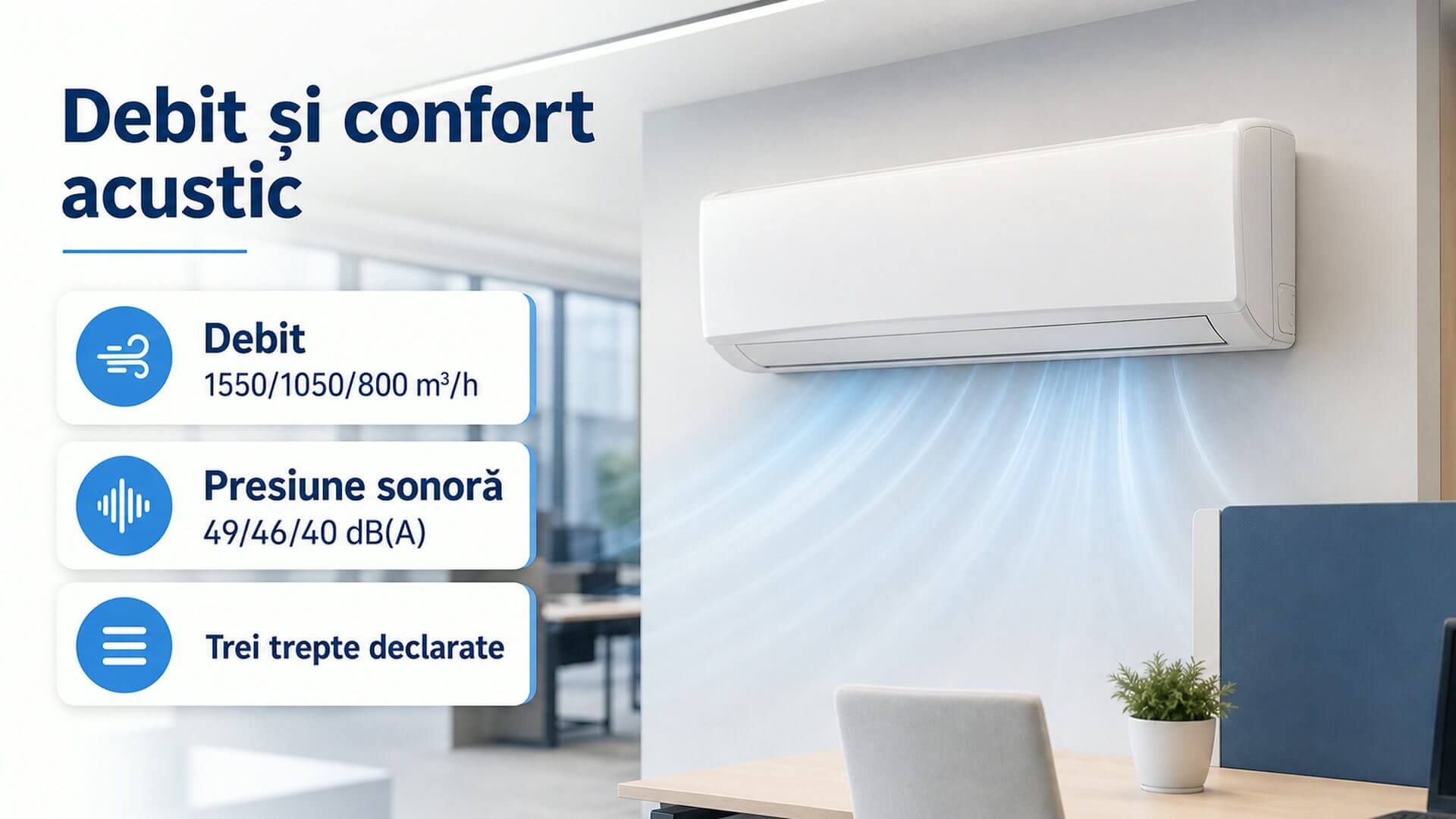

Debit de aer 1550/1050/800 m³/h și presiune sonoră 49/46/40 dB(A)
Debitul de aer este 1550/1050/800 m³/h, iar presiunea sonoră este 49/46/40 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Dotări utile în utilizarea zilnică
În configurația declarată pentru CHV-5SW80NK2 sunt menționate Valvă de Expansiune Electronică (EEV), Pornire Caldă, Baleiaj Vertical și Auto-Curățare. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Filtru cu Triplă Purificare, Panou Detașabil Lavabil, Funcționare Silențioasă, Wi-Fi (Opțional). Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Conexiuni tehnice coordonate înainte de montaj
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 20x1.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Repere electrice și constructive pentru instalare
Unitatea are dimensiunile 1350 × 258 × 326 mm și o greutate netă de 18.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 80 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
