CHV-5SCW80NK - control VRF și distribuție adaptată tipului casetă unidirecțională
Cooper&Hunter CHV-5SCW80NK oferă proiectantului o unitate interioară adaptată pentru montajul perimetral într-un plafon fals cu spațiu controlat. Configurația este potrivită pentru camere de hotel, birouri înguste și zone în care fluxul trebuie orientat precis, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 8 kW la răcire și 9 kW la încălzire, iar debitul de aer declarat este 1000/680/600 m³/h. Dimensionarea corectă pornește de la sarcina clădirii și continuă cu verificarea debitului, a nivelului sonor și a spațiului disponibil pentru instalare.

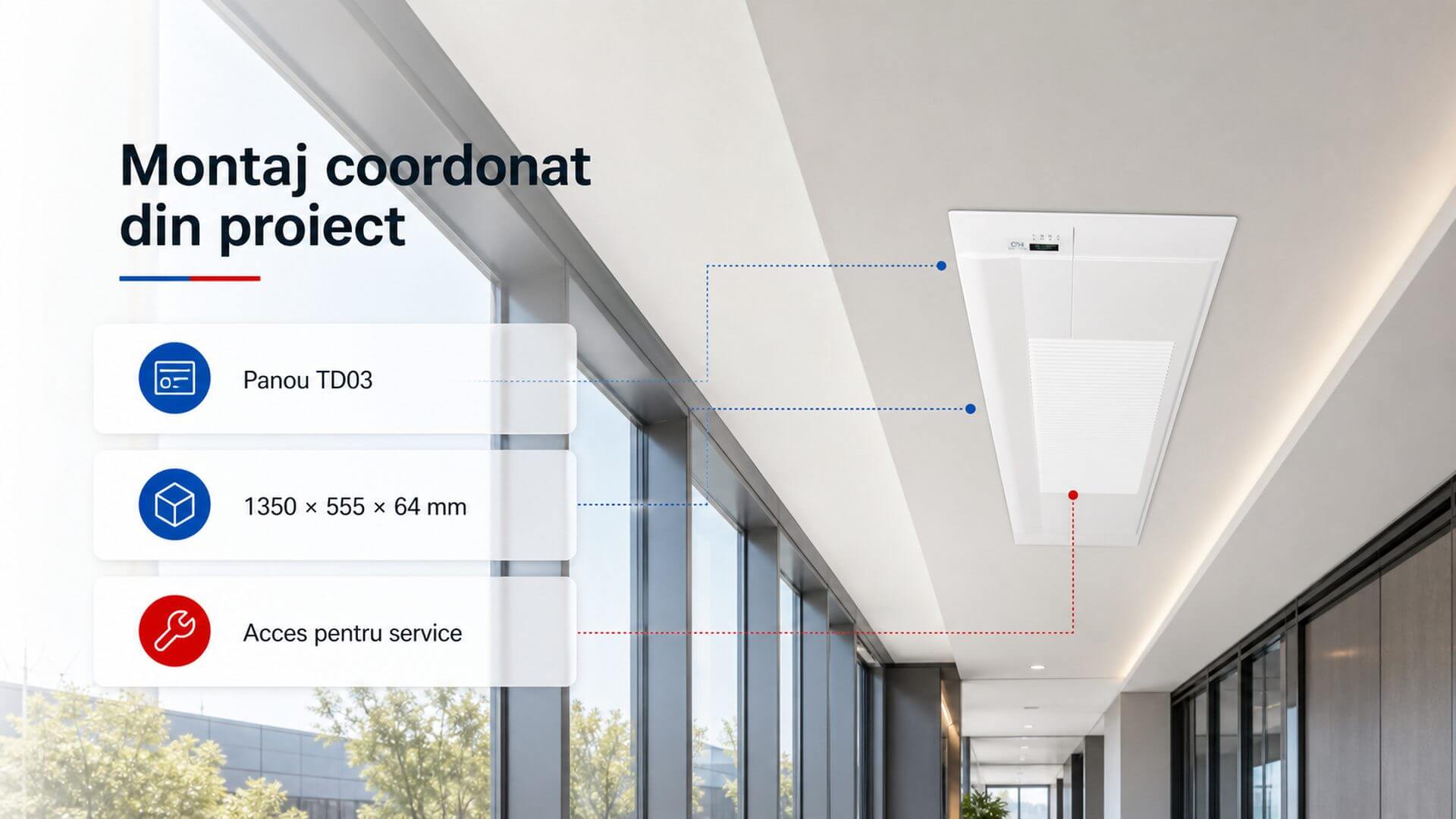

Montaj pregătit împreună cu traseele instalației
Pentru CHV-5SCW80NK, proiectarea pornește de la montajul perimetral într-un plafon fals cu spațiu controlat și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — refularea pe o singură direcție, ușor de coordonat cu mobilierul și circulațiile — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TD03, cu dimensiuni de 1350 × 555 × 64 mm.
Unitatea trebuie să rămână accesibilă pentru verificarea filtrului, a tăvii de condens, a conexiunilor electrice și a componentelor frigorifice. Un acces prevăzut din faza de proiect reduce intervențiile asupra finisajelor.

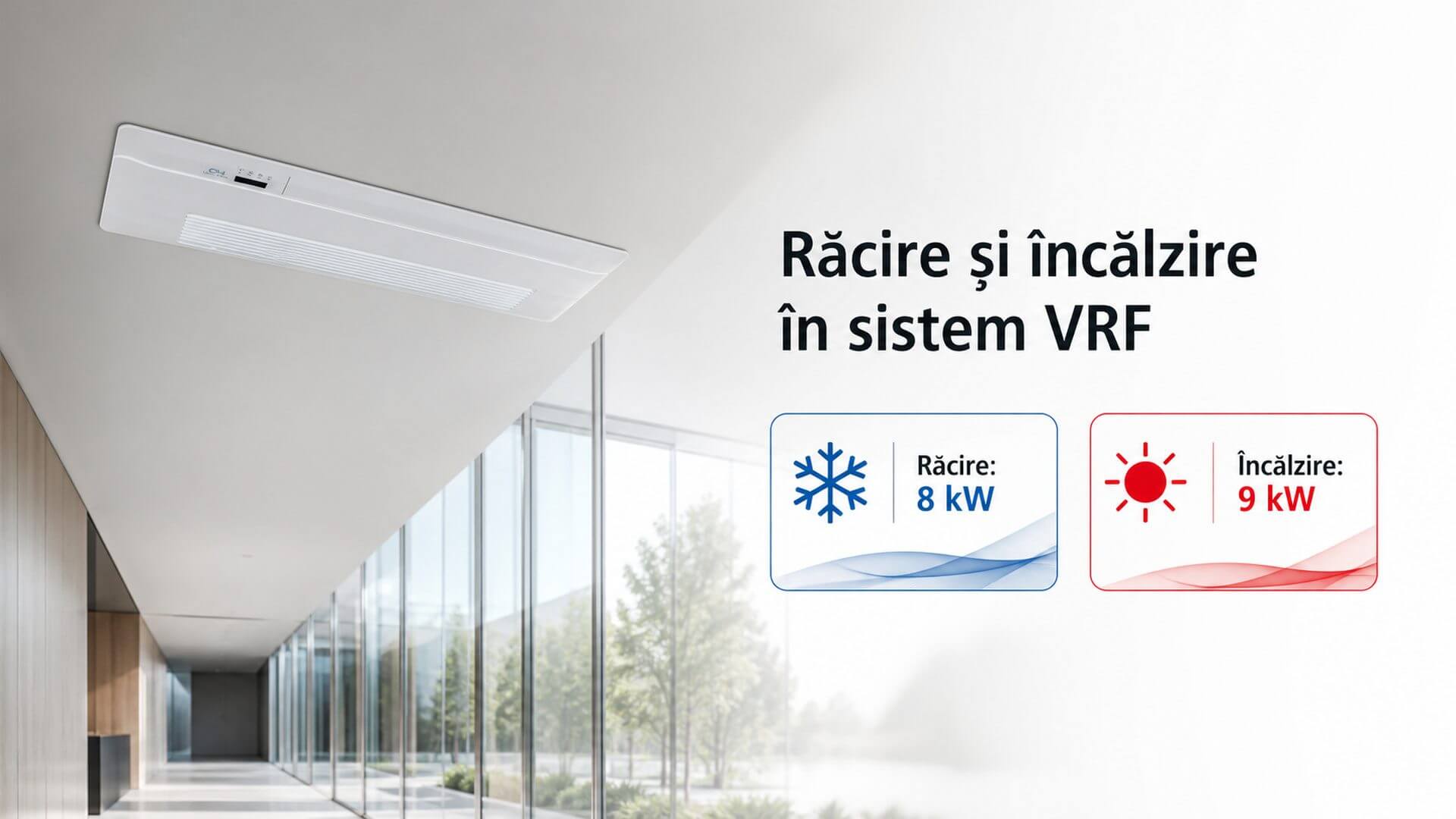

Răcire și încălzire într-un singur terminal VRF
Capacitățile nominale ale modelului CHV-5SCW80NK sunt 8 kW pentru răcire și 9 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Proiectantul corelează sarcina sensibilă și latentă cu regimul de funcționare, condițiile exterioare și simultaneitatea sistemului. Astfel, modelul este ales ca parte a ansamblului VRF, nu doar după valoarea nominală din catalog.

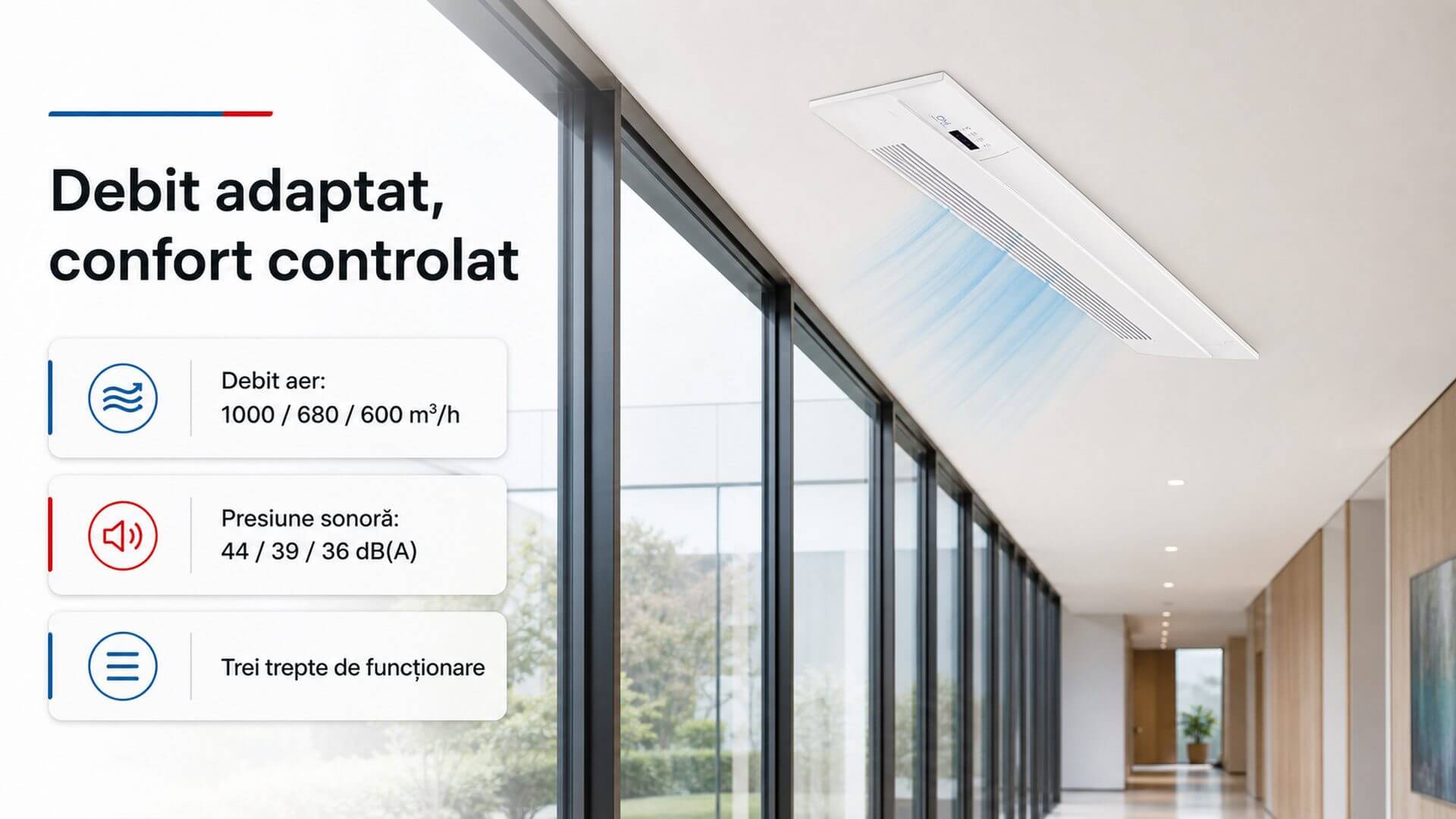

Debit de aer 1000/680/600 m³/h și presiune sonoră 44/39/36 dB(A)
Debitul de aer este 1000/680/600 m³/h, iar presiunea sonoră este 44/39/36 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.

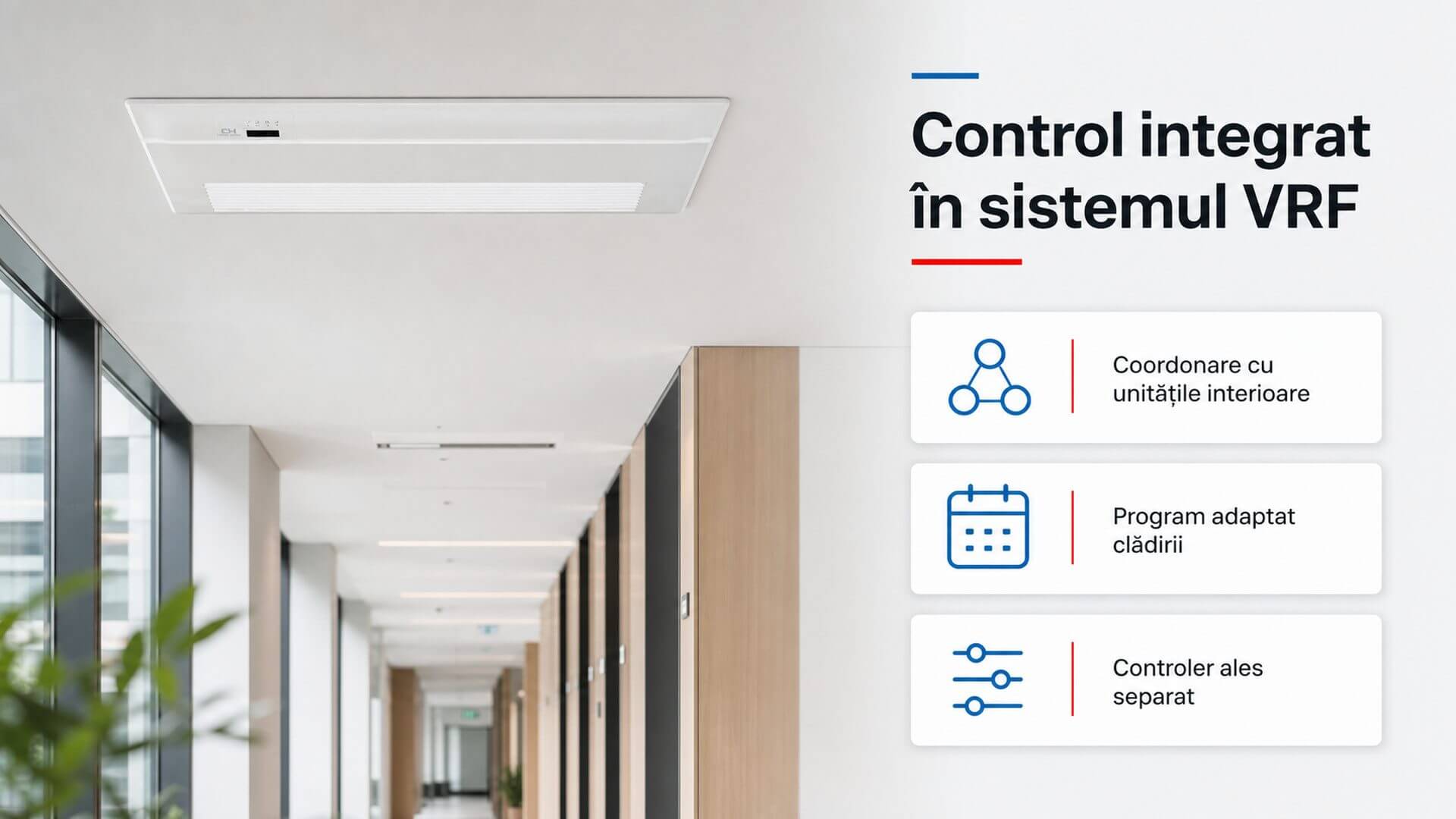

Dotări utile în utilizarea zilnică
Modelul CHV-5SCW80NK se integrează în controlul sistemului VRF, astfel încât temperatura și regimul de funcționare să poată fi coordonate cu celelalte unități interioare. Tipul controlerului și accesoriile se aleg separat, conform cerințelor proiectului.
Automatizarea trebuie să țină cont de programul clădirii, de scenariile de ocupare și de permisiunile utilizatorilor. Dotările opționale și accesoriile de control se confirmă din documentația sistemului VRF sau a controlerului ales.

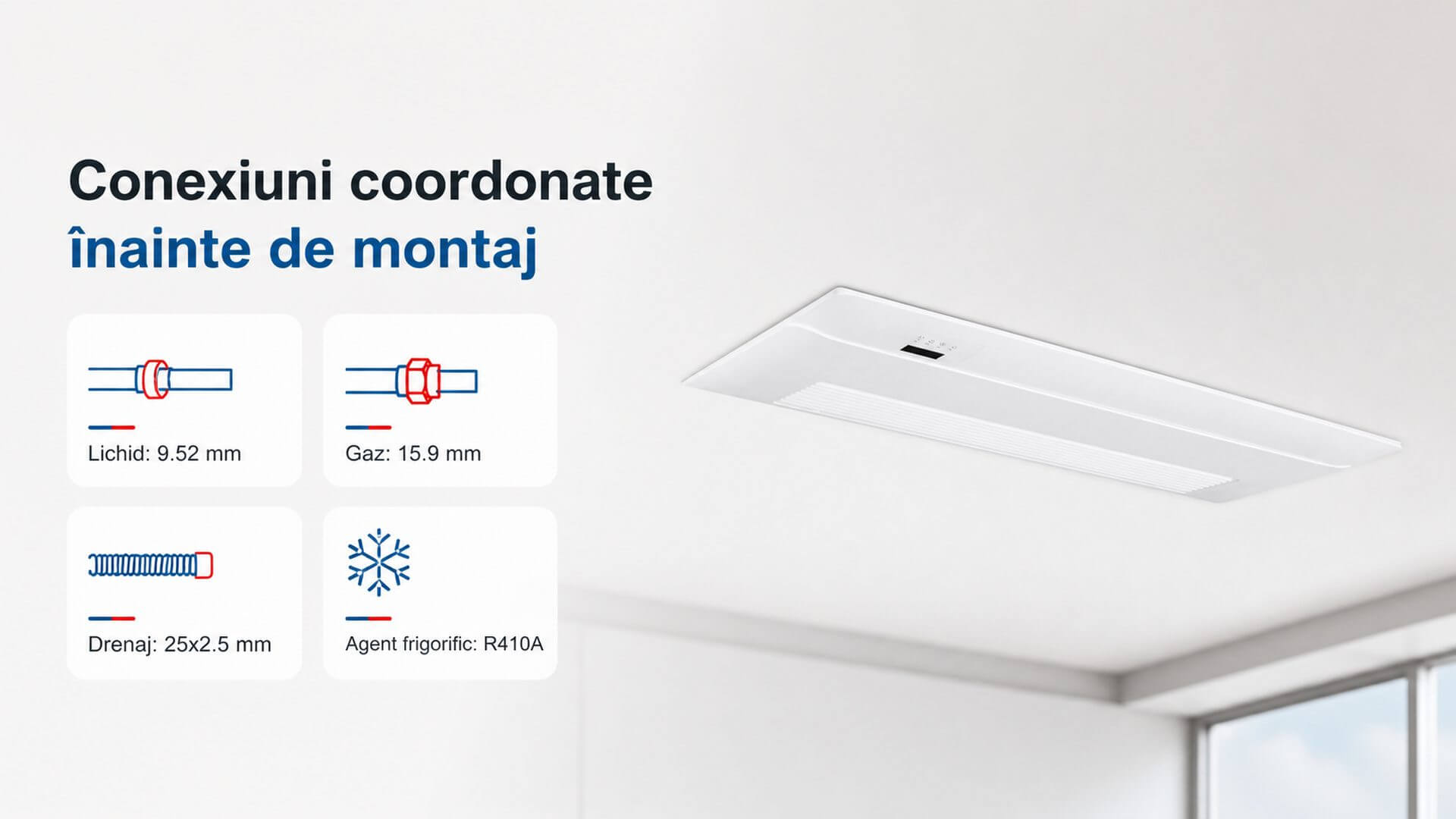

Conexiuni tehnice coordonate înainte de montaj
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25x2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.

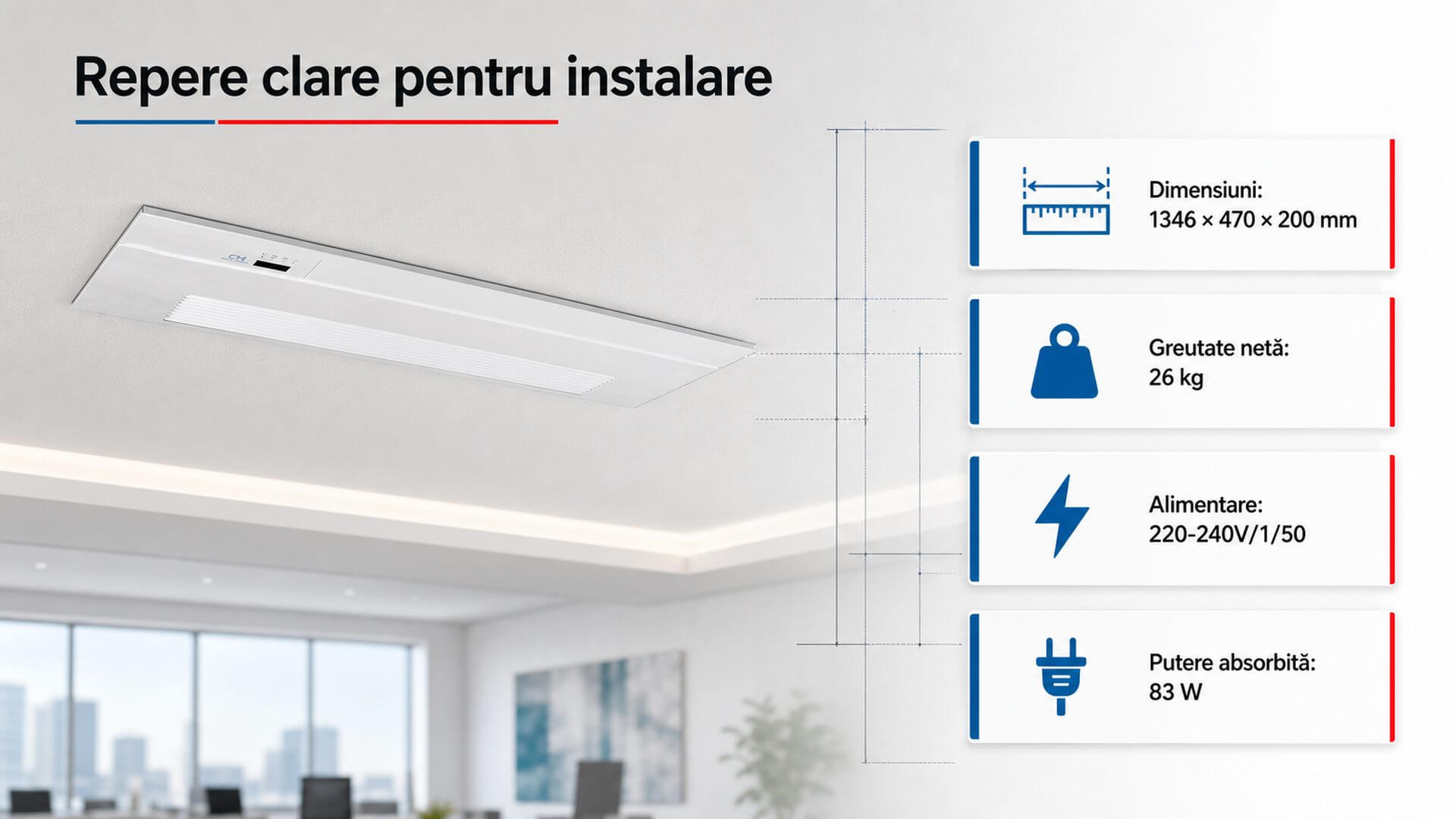

Repere electrice și constructive pentru instalare
Unitatea are dimensiunile 1346 × 470 × 200 mm și o greutate netă de 26 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 83 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
