Cooper&Hunter CH-FC050K2 - fan coil casetă de capacitate intermediară
Cooper&Hunter CH-FC050K2 oferă climatizare hidronică uniformă fără a ocupa pereții sau pardoseala. CH-FC050K2 funcționează ca terminal de apă pentru încălzire și răcire, cu montaj în structura unui plafon modular.
Modelul oferă 4.50 kW la răcire, 6.00 kW la încălzire și un debit H/M/L de 850/730/600 m³/h. Poate fi analizat pentru zone de lucru și spații de primire cu necesar intermediar, cu verificarea sarcinii termice, a înălțimii de montaj și a distribuției reale a aerului.

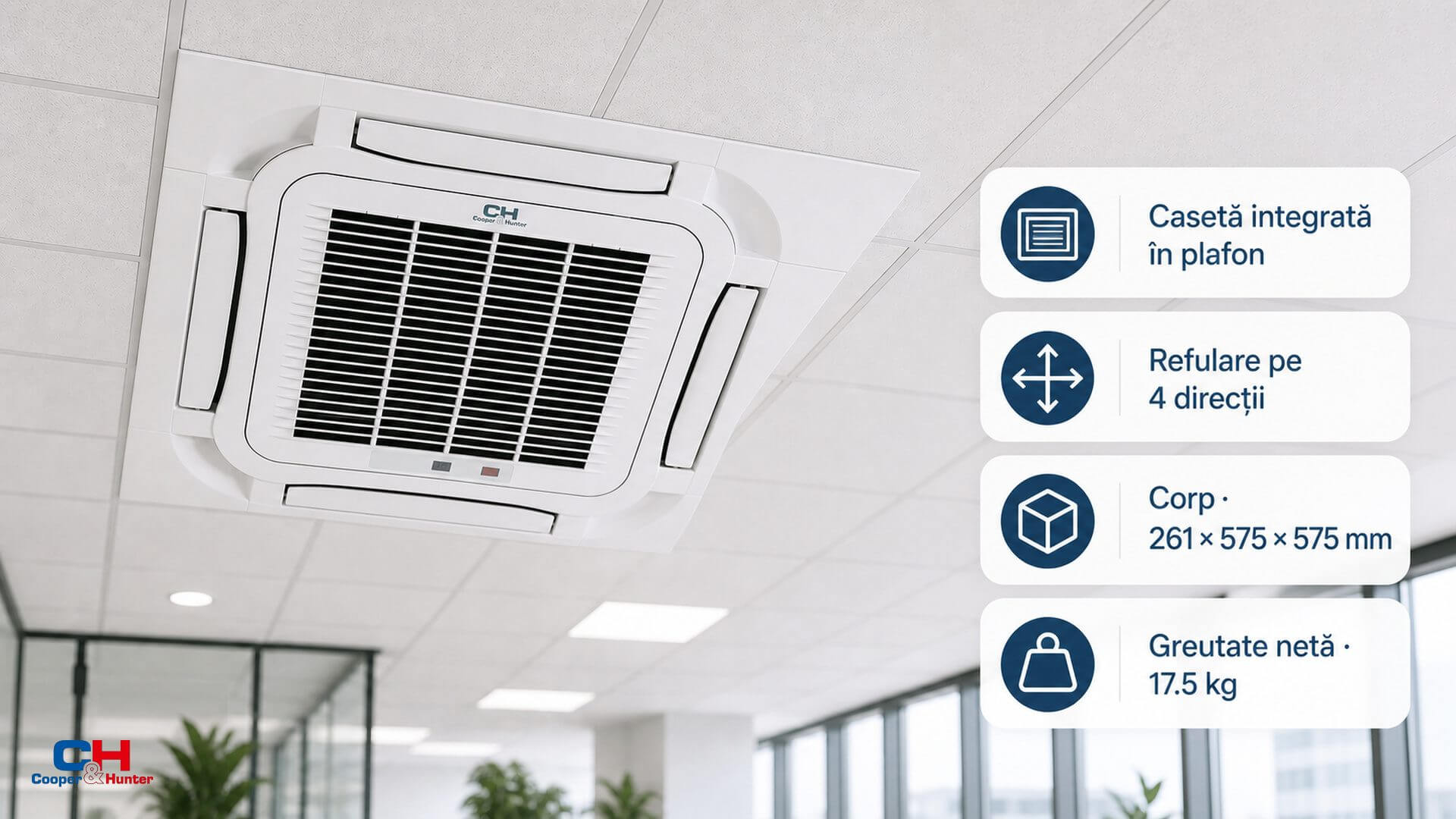

Refulare radială fără unități pe perete
La unitatea CH-FC050K2, corpul unității se montează deasupra plafonului, iar în încăpere rămâne vizibil panoul decorativ. Integrarea casetei în plafon păstrează pereții disponibili și plasează distribuția aerului aproape de centrul încăperii.
În proiectarea cu CH-FC050K2, dimensiunile corpului sunt 261 × 575 × 575 mm, cu o greutate netă de 17.5 kg. Montajul se coordonează înainte de închiderea structurii, astfel încât caseta și componentele ce necesită service să rămână accesibile.

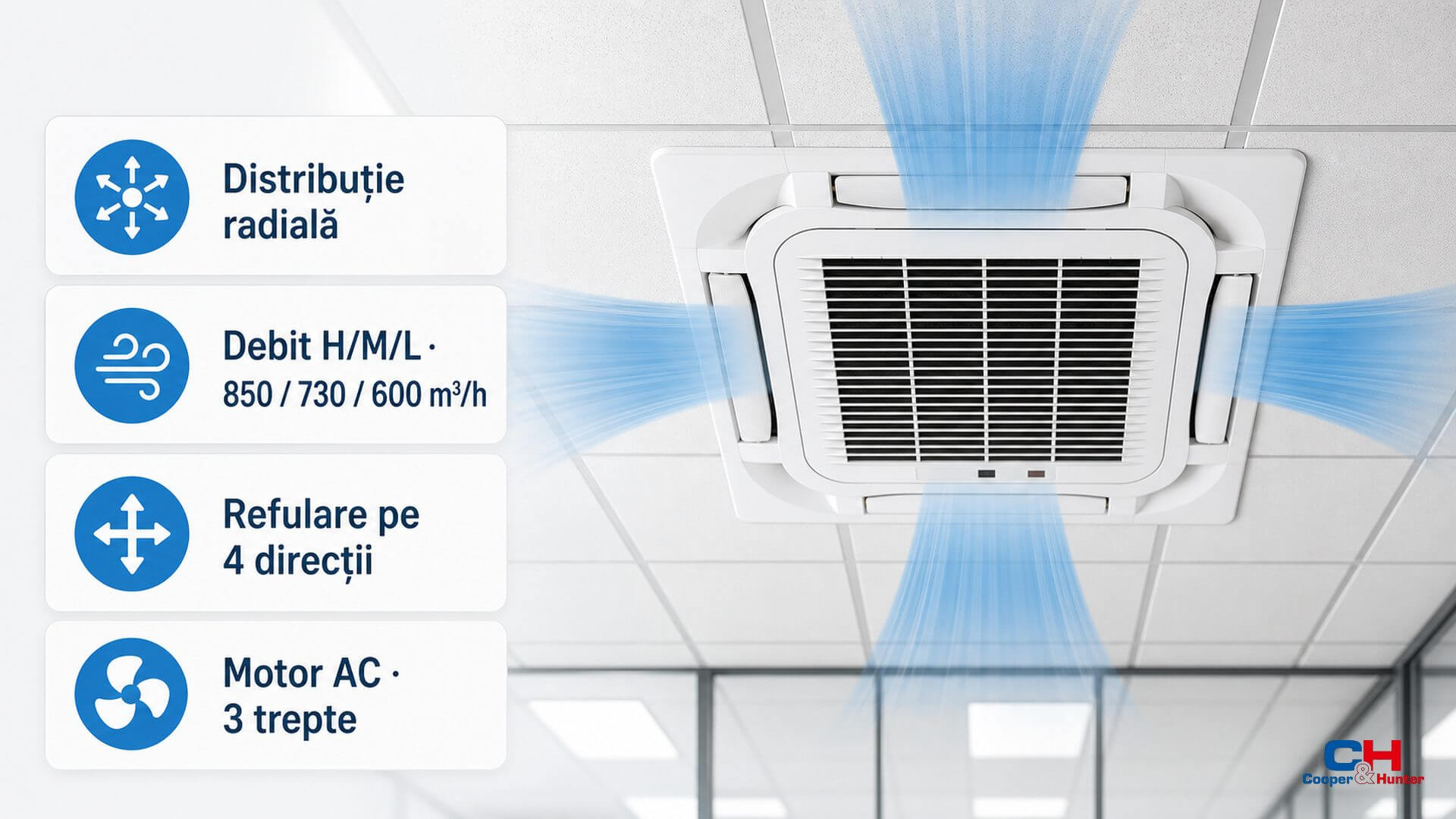

Distribuție radială adaptată încăperii
Refularea pe patru direcții repartizează aerul în jurul unității, reducând dependența de un singur jet frontal. Debitul poate fi selectat între 850/730/600 m³/h pe treptele High/Medium/Low.
În exploatarea CH-FC050K2, alegerea treptei permite utilizarea unui regim intens la pornire și a unui flux mai temperat pentru menținere. Mobilierul și echipamentele montate sub plafon se așază astfel încât aerul să poată circula din toate cele patru laturi.

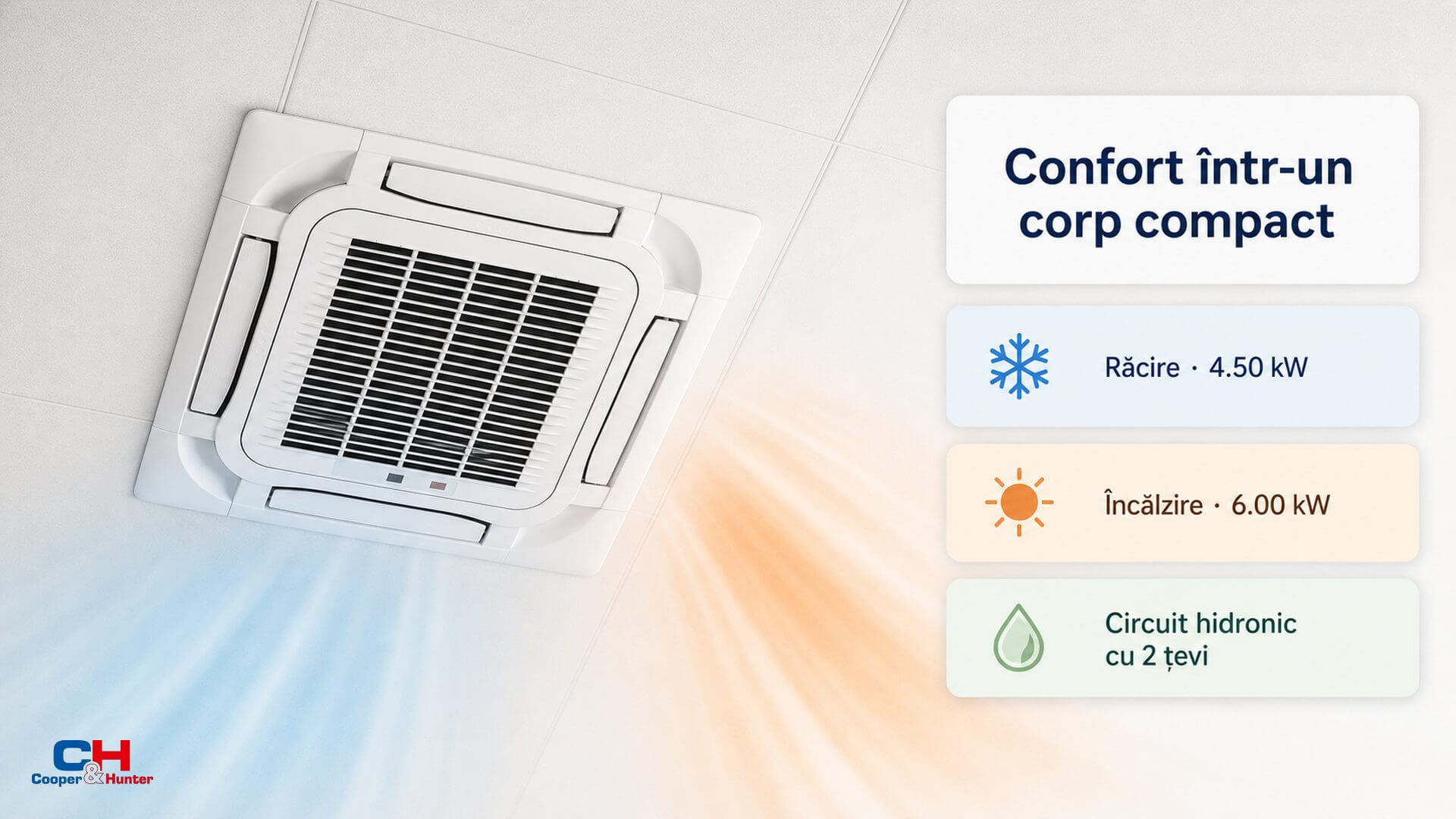

4.50 kW la răcire într-un corp compact
Capacitatea nominală este de 4.50 kW la răcire și 6.00 kW la încălzire. Valorile aparțin exact modelului CH-FC050K2 și nu sunt extrapolate de la o casetă cu dimensiuni similare.
La integrarea modelului CH-FC050K2, unitatea poate asigura confort sezonier prin același circuit cu două țevi, dacă sursa hidronică și automatizarea sunt configurate pentru regimul solicitat. Capacitatea se raportează la sarcina proiectată, fără echivalarea automată cu un număr de metri pătrați.

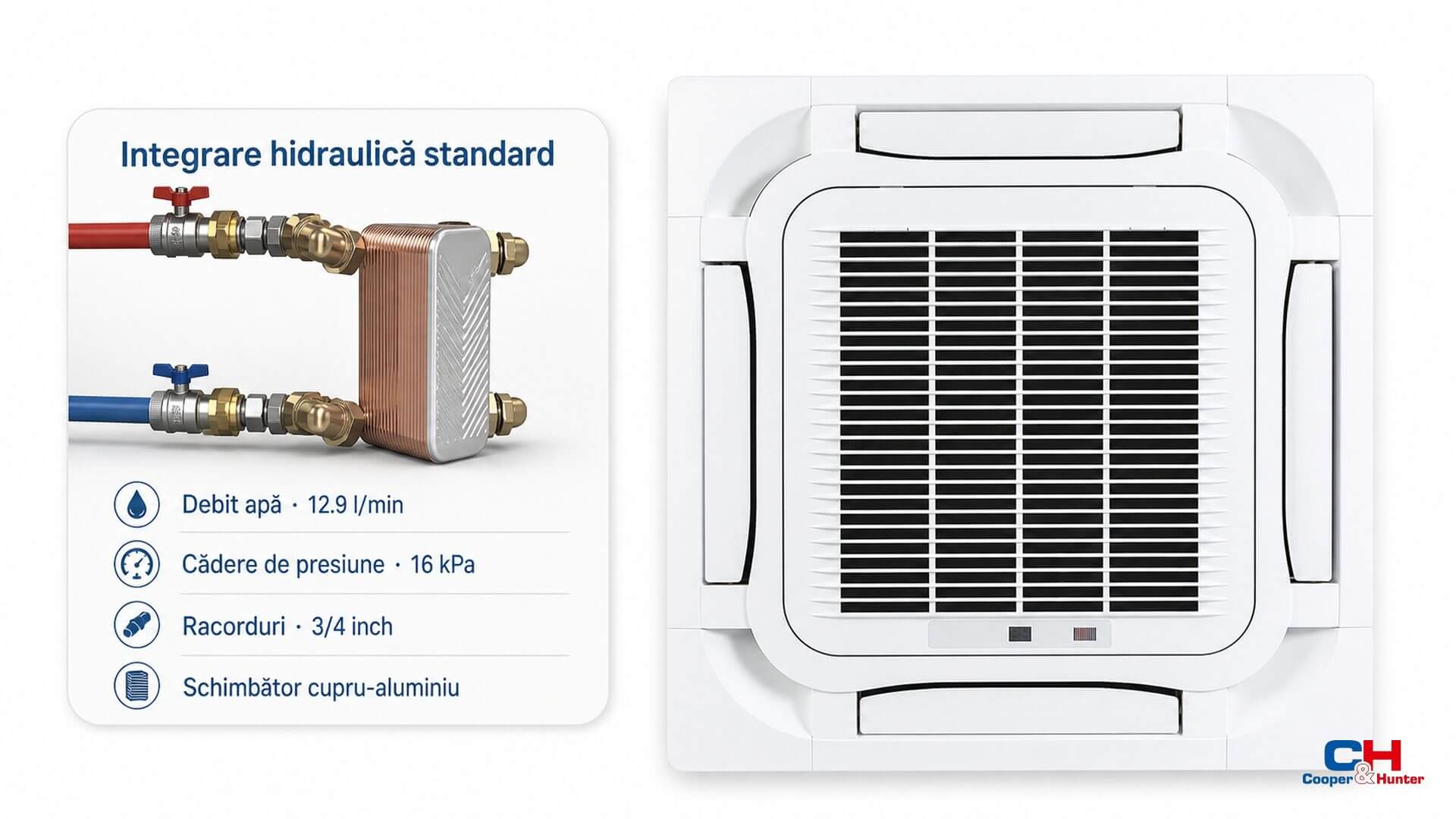

Racorduri de 3/4 inch pentru integrare standardizată
Debitul de apă este 12.9 l/min, iar căderea de presiune declarată 16 kPa. În rețelele cu mai multe terminale, pierderile locale ale casetei trebuie cuprinse în bilanțul de presiune.
Din perspectiva modelului CH-FC050K2, racordurile de 3/4 inch conectează schimbătorul realizat din tuburi de cupru și aripioare din aluminiu. Vana de zonă și pompa se comandă coordonat pentru a limita consumul auxiliar în perioadele fără sarcină.

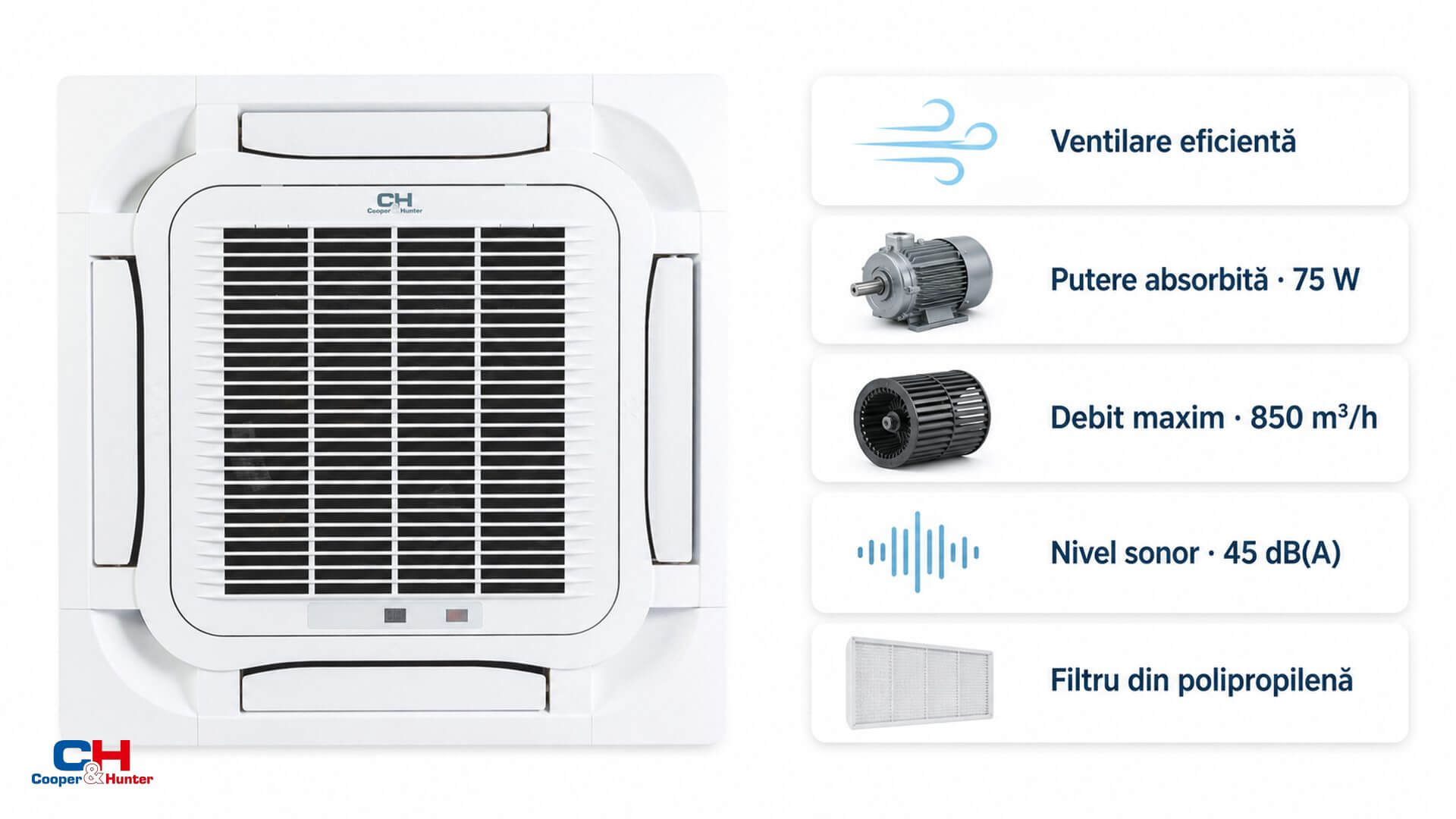

Ventilare de 75 W pentru debit de 850 m³/h
Motorul AC cu trei trepte deservește distribuția aerului, cu o putere absorbită de 75 W. Pentru CH-FC050K2 este declarat un nivel sonor de 45 dB(A), ce trebuie evaluat în raport cu destinația și tratamentul acustic al spațiului.
În cazul modelului CH-FC050K2, carcasa din tablă galvanizată protejează componentele, iar camera de drenaj izolată termic limitează apariția condensului pe suprafețele metalice. Întreținerea curentă include extragerea și curățarea filtrului din polipropilenă.

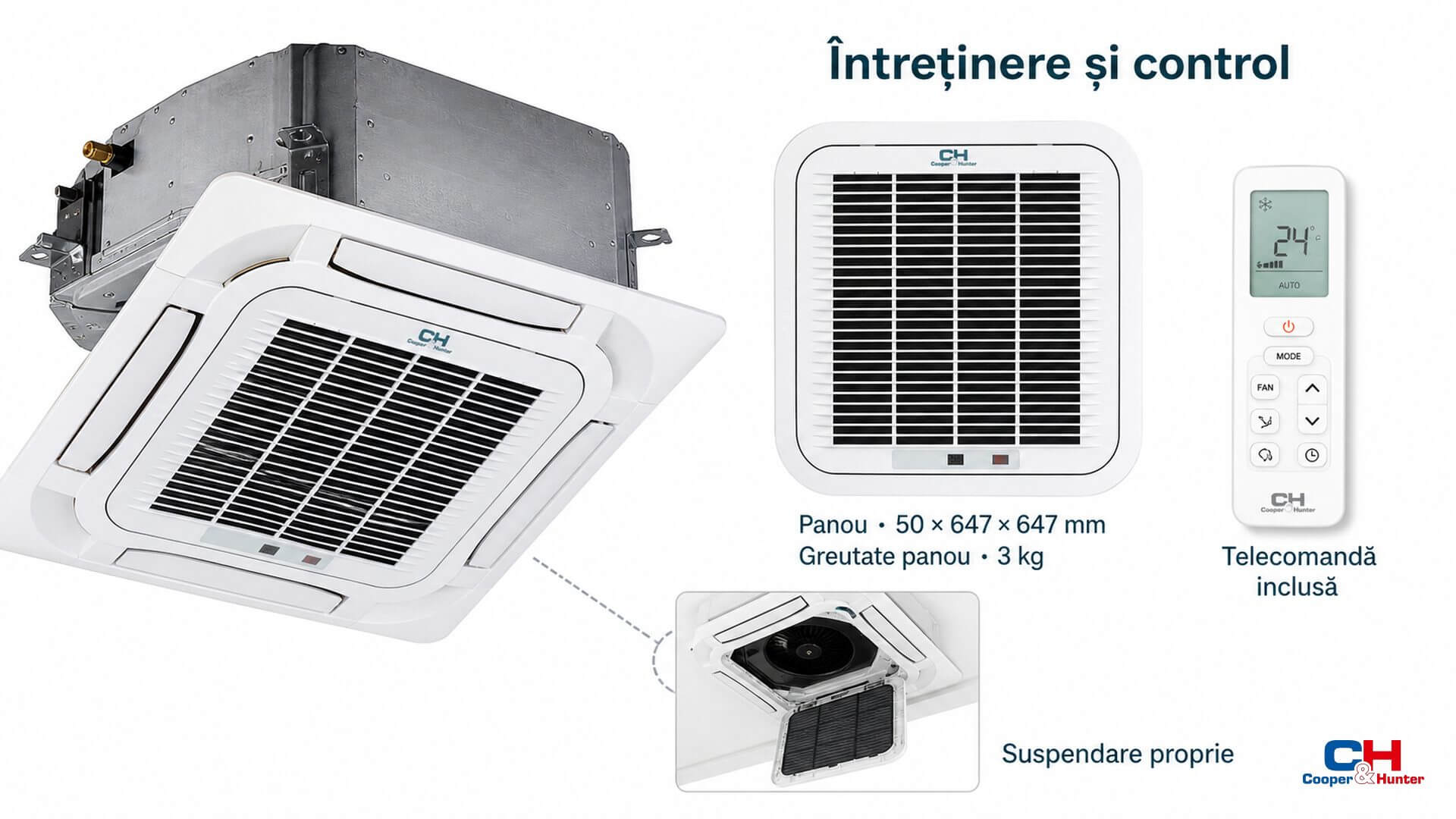

Întreținere prin filtrul din polipropilenă
La unitatea CH-FC050K2, panoul decorativ are 50 × 647 × 647 mm și cântărește 3 kg. Oferta va preciza separat corpul casetei și componenta decorativă care rămâne vizibilă la nivelul plafonului.
În proiectarea cu CH-FC050K2, telecomanda este prevăzută pentru operarea curentă. Corpul tehnic nu se sprijină pe plafonul decorativ; sunt necesare suspendare proprie, drenaj și acces ulterior.
