Cooper&Hunter CH-FC060K2 - casetă hidronică de 1000 m³/h pentru zone ample
Cooper&Hunter CH-FC060K2 combină un debit de 1000 m³/h cu montajul în plafon casetat. Într-o instalație hidronică, CH-FC060K2 primește agentul termic de la sursa centrală și distribuie aerul din poziția încastrată în plafon.
Modelul oferă 5.70 kW la răcire, 9.66 kW la încălzire și un debit H/M/L de 1000/850/720 m³/h. Poate fi analizat pentru spații ample, restaurante și birouri deschise, cu verificarea sarcinii termice, a înălțimii de montaj și a distribuției reale a aerului.

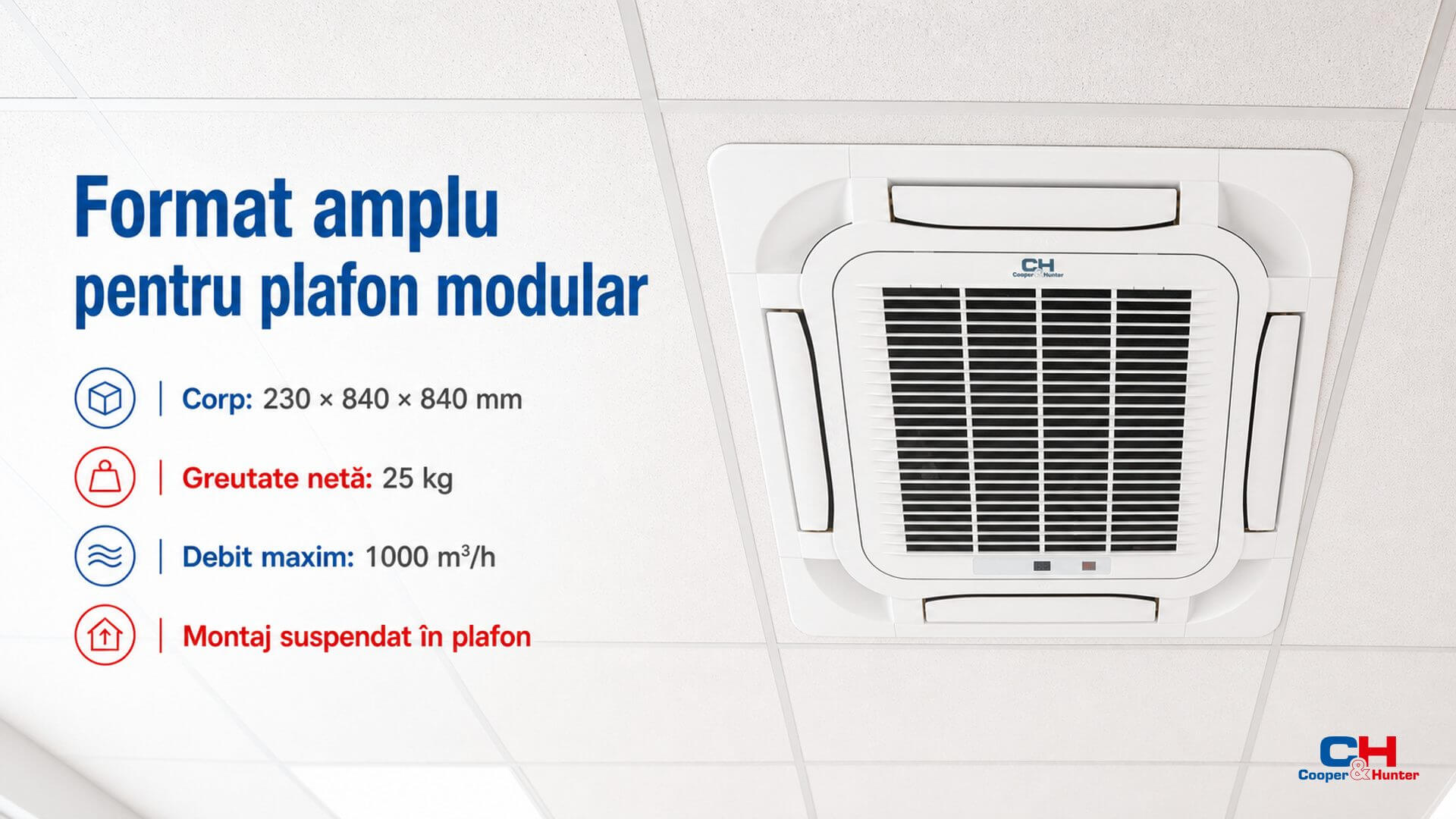

Format 840 × 840 mm pentru debit de 1000 m³/h
În proiectarea cu CH-FC060K2, corpul unității se montează deasupra plafonului, iar în încăpere rămâne vizibil panoul decorativ. Poziționarea deasupra centrului funcțional al încăperii susține acoperirea uniformă fără ocuparea pereților.
Dimensiunile corpului sunt 230 × 840 × 840 mm, cu o greutate netă de 25 kg. Poziția tijelor de suspendare și accesul tehnic se stabilesc înainte de montarea plăcilor finale ale plafonului.

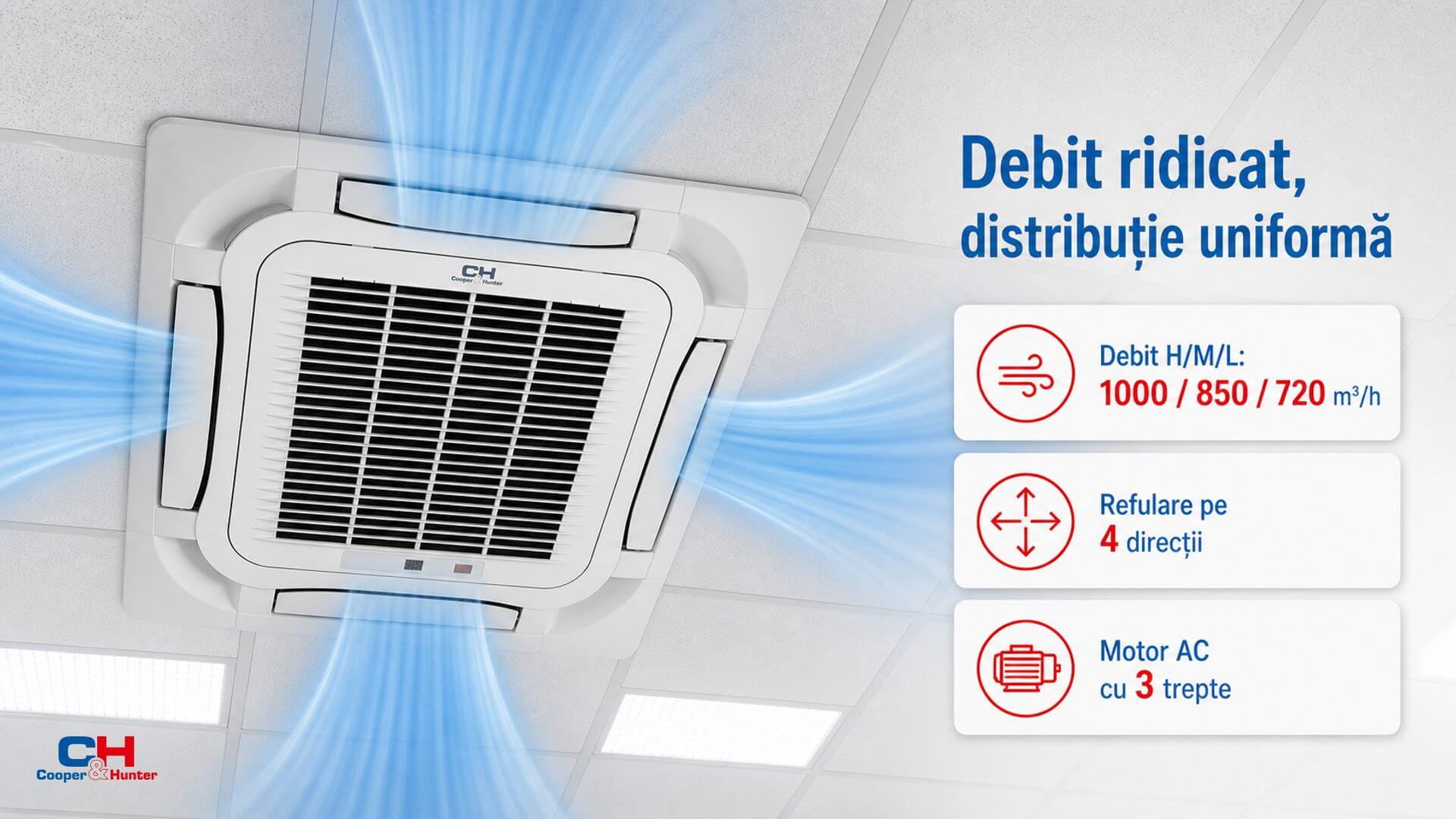

1000/850/720 m³/h pentru răspuns și menținere
Refularea pe patru direcții repartizează aerul în jurul unității, reducând dependența de un singur jet frontal. Debitul poate fi selectat între 1000/850/720 m³/h pe treptele High/Medium/Low.
Pentru configurația CH-FC060K2, alegerea treptei face posibilă utilizarea unui regim intens la pornire și a unui flux mai temperat pentru menținere. Grila nu trebuie ecranată de corpuri decorative sau instalații amplasate în imediata apropiere.

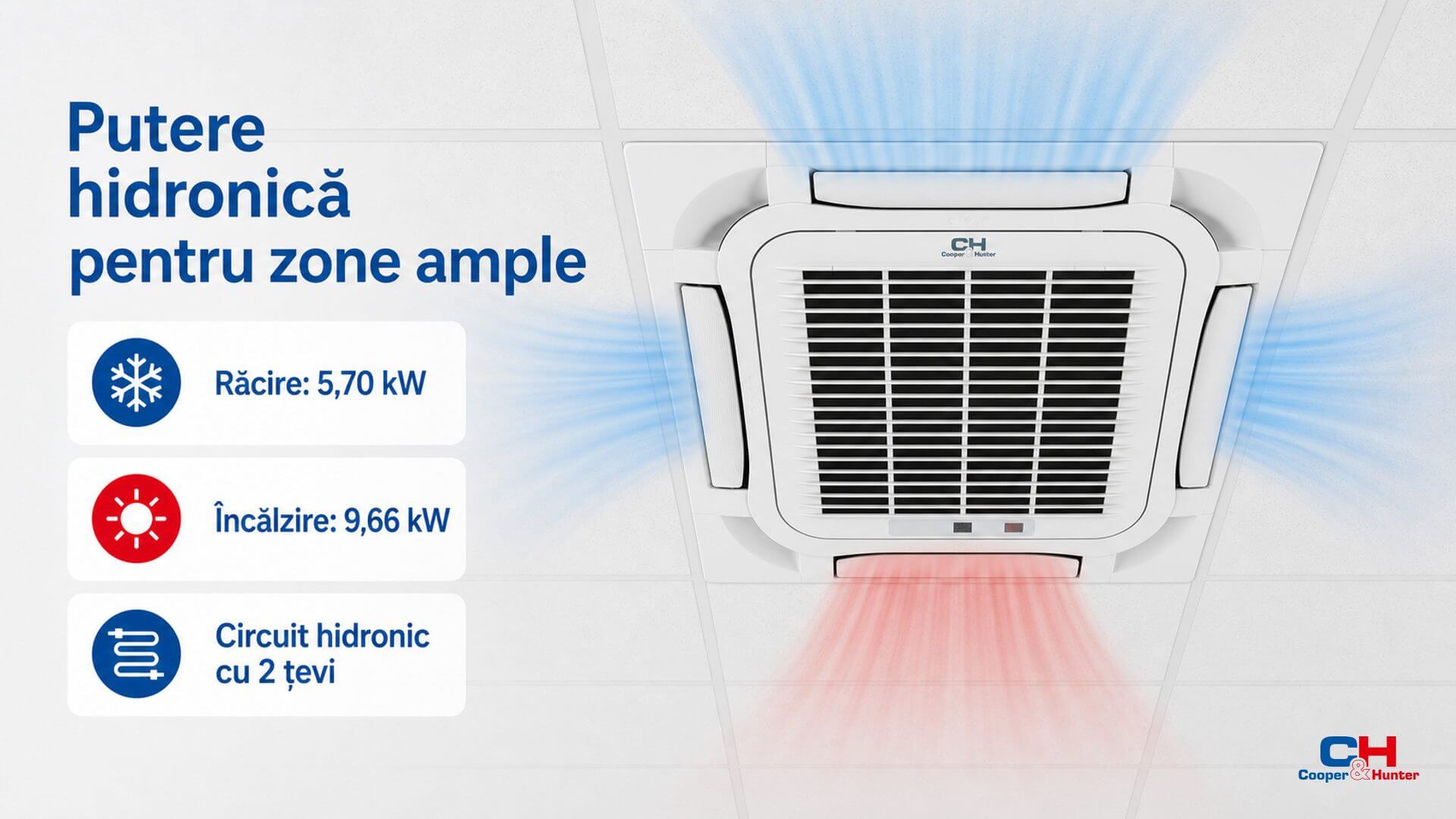

9.66 kW pentru încălzire cu apă
Capacitatea nominală este de 5.70 kW la răcire și 9.66 kW la încălzire. Valorile aparțin exact modelului CH-FC060K2 și nu sunt extrapolate de la o casetă cu dimensiuni similare.
În aplicațiile deservite de CH-FC060K2, unitatea poate asigura confort sezonier prin același circuit cu două țevi, dacă sursa hidronică și automatizarea sunt configurate pentru regimul solicitat. Dimensionarea corectă pornește de la bilanțul termic al spațiului și de la regimul de temperaturi al apei.

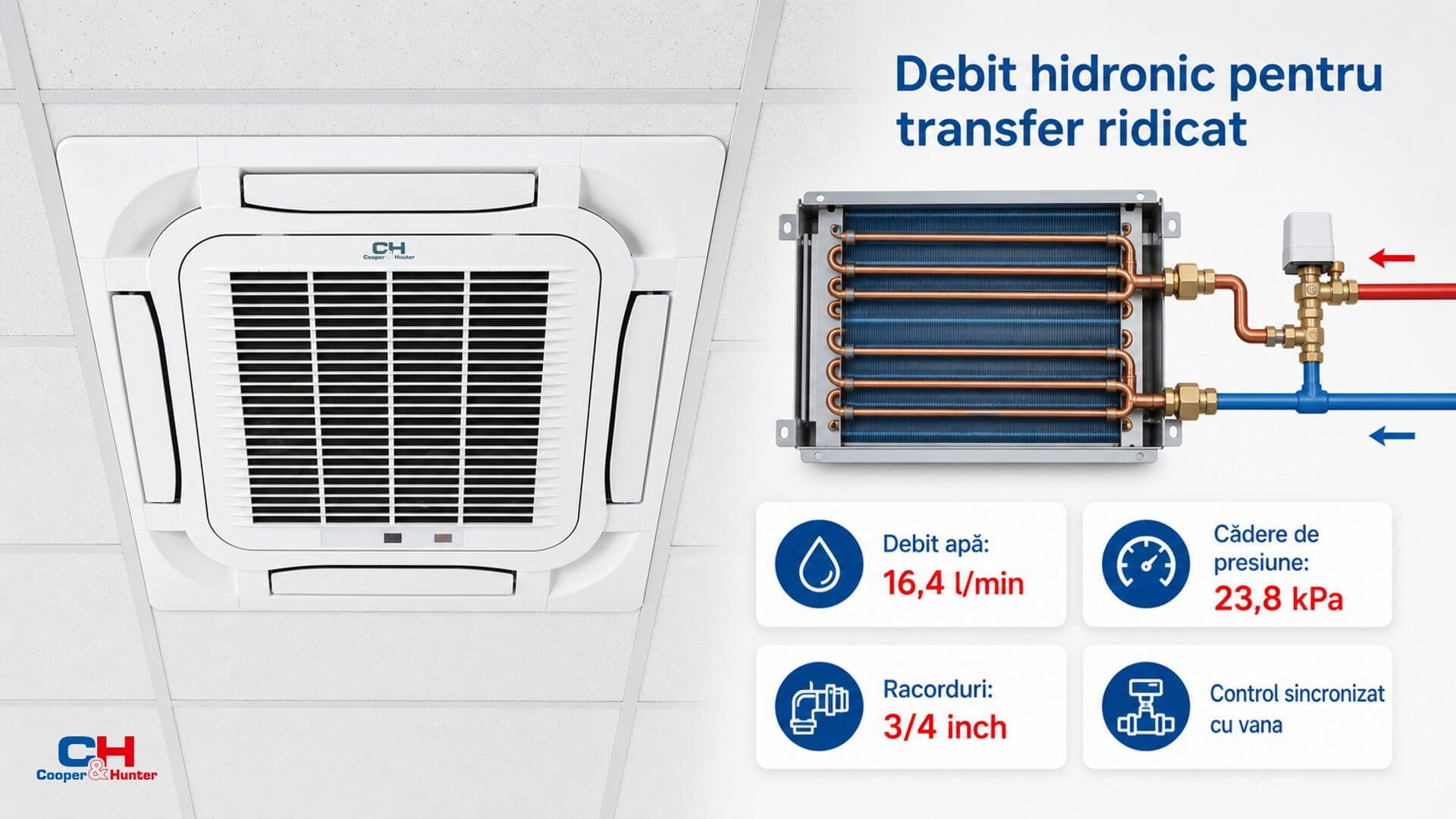

16.4 l/min pentru transferul termic al modelului
Debitul de apă este 16.4 l/min, iar căderea de presiune declarată 23.8 kPa. Valorile circuitului de apă ajută la dimensionarea pompei și la reglarea corectă a vanelor de echilibrare.
Pentru CH-FC060K2, racordurile de 3/4 inch conectează schimbătorul realizat din tuburi de cupru și aripioare din aluminiu. Semnalul de funcționare al unității trebuie corelat cu vana și cu producătorul de apă rece sau caldă.

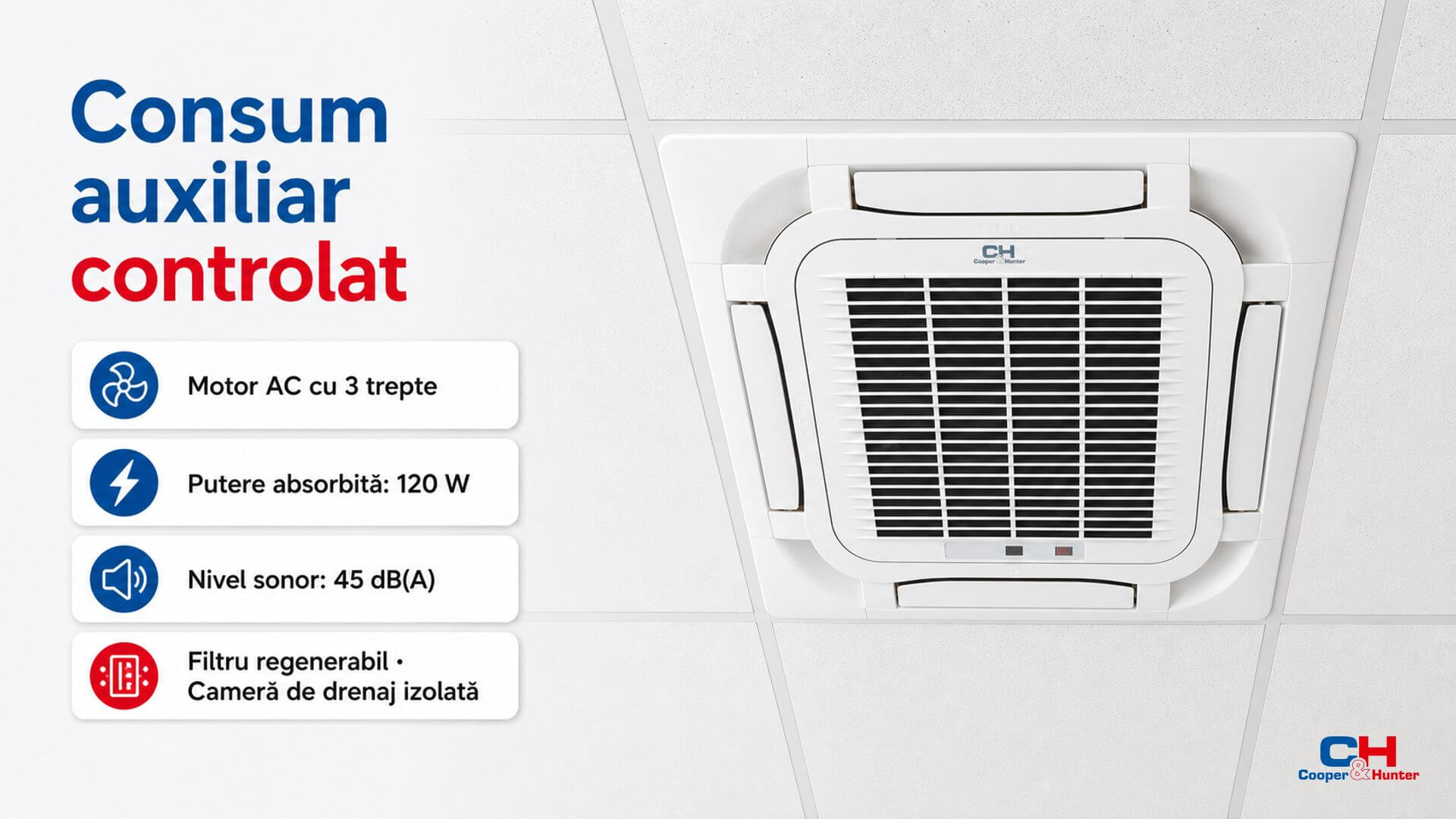

Consum auxiliar de 120 W
Motorul AC cu trei trepte deservește distribuția aerului, cu o putere absorbită de 120 W. CH-FC060K2 are un nivel sonor declarat de 45 dB(A); compatibilitatea cu proiectul se verifică în funcție de înălțimea și utilizarea încăperii.
La unitatea CH-FC060K2, carcasa din tablă galvanizată protejează componentele, iar camera de drenaj izolată termic limitează apariția condensului pe suprafețele metalice. Filtrarea aerului este realizată de o plasă regenerabilă, accesibilă din zona panoului.

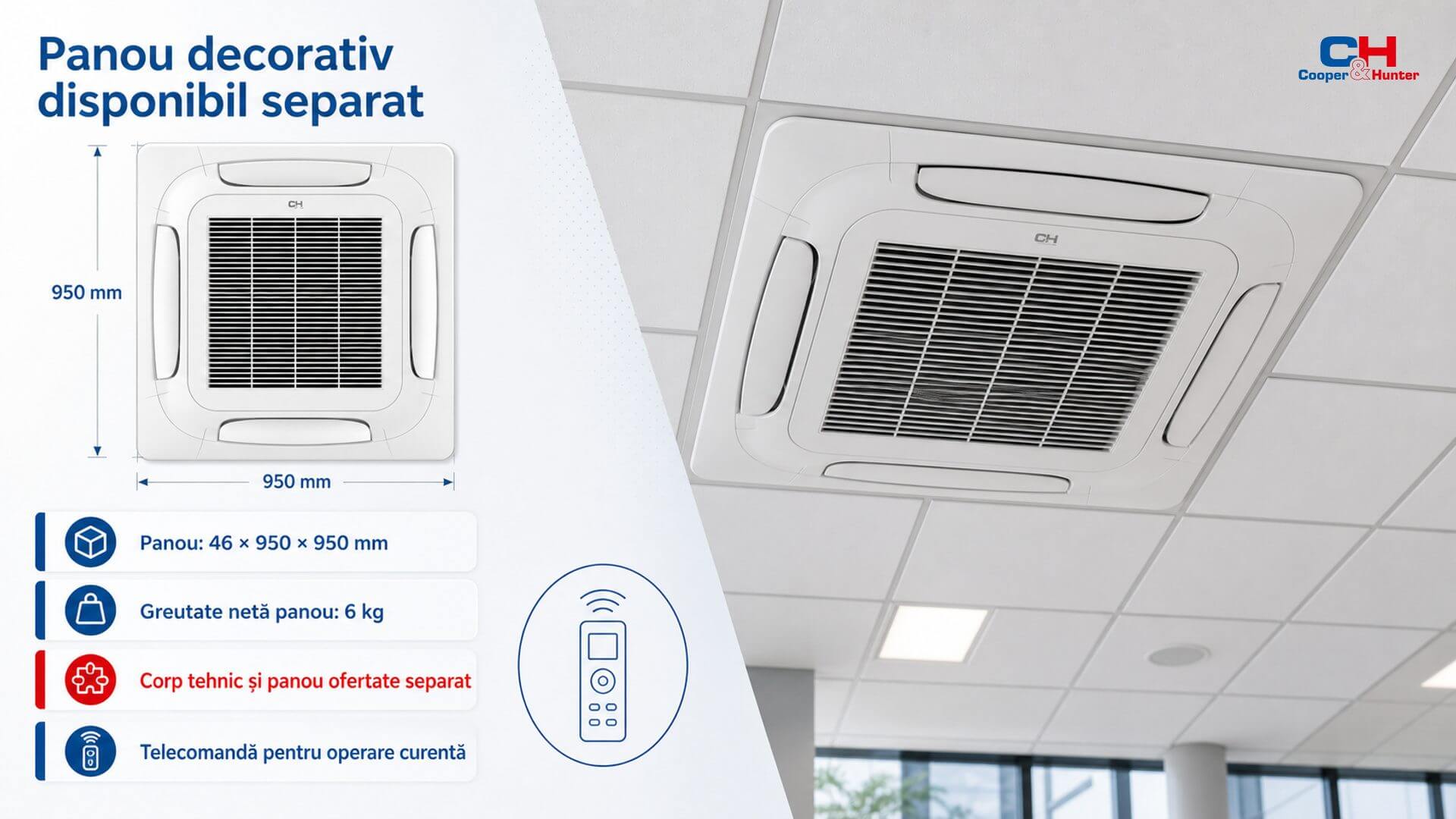

Panou de 950 × 950 mm și tavă de condens izolată
În proiectarea cu CH-FC060K2, panoul decorativ are 46 × 950 × 950 mm și cântărește 6 kg. În ofertă, caseta tehnică se separă de panoul decorativ, care constituie elementul vizibil al ansamblului.
Raportat la CH-FC060K2, telecomanda este prevăzută pentru operarea curentă. Montajul include puncte de ancorare separate, conductă de condens cu pantă și spațiu pentru intervenții.
