Cooper&Hunter CH-FDH020K2 - unitate duct compactă la 30 Pa pentru instalații hidronice
Cooper&Hunter CH-FDH020K2 face parte din familia duct de 30 Pa, dimensionată pentru montaj ascuns și acces de service. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 2.00 kW la răcire, 3.20 kW la încălzire și un debit de aer de 340/255/170 m³/h, modelul poate fi analizat pentru camere compacte și zone tehnice cu trasee de aer restrânse. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.

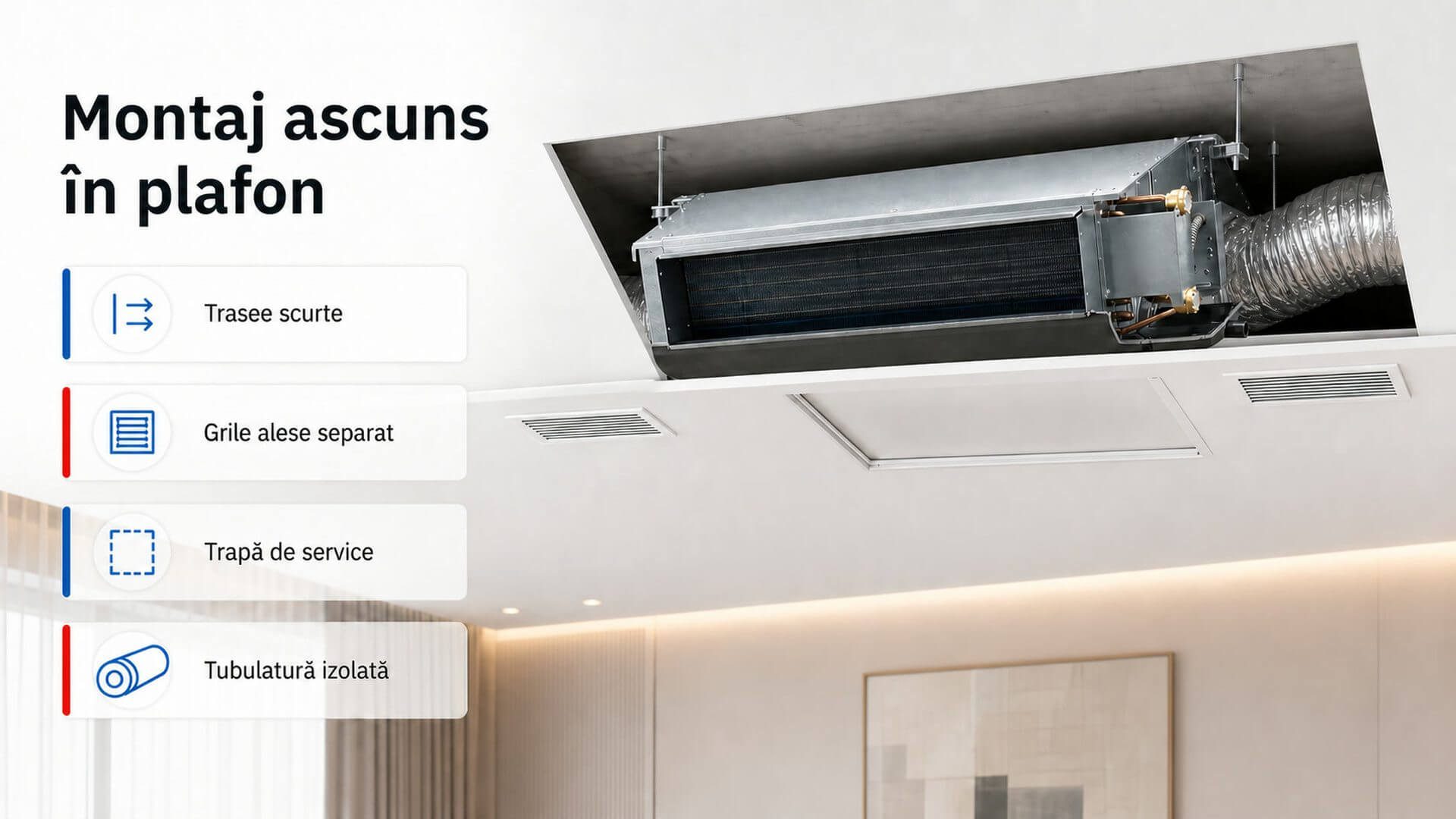

Format duct pentru trasee scurte
La integrarea în proiect, montajul în tavanul fals păstrează echipamentul în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
În aplicațiile deservite, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.

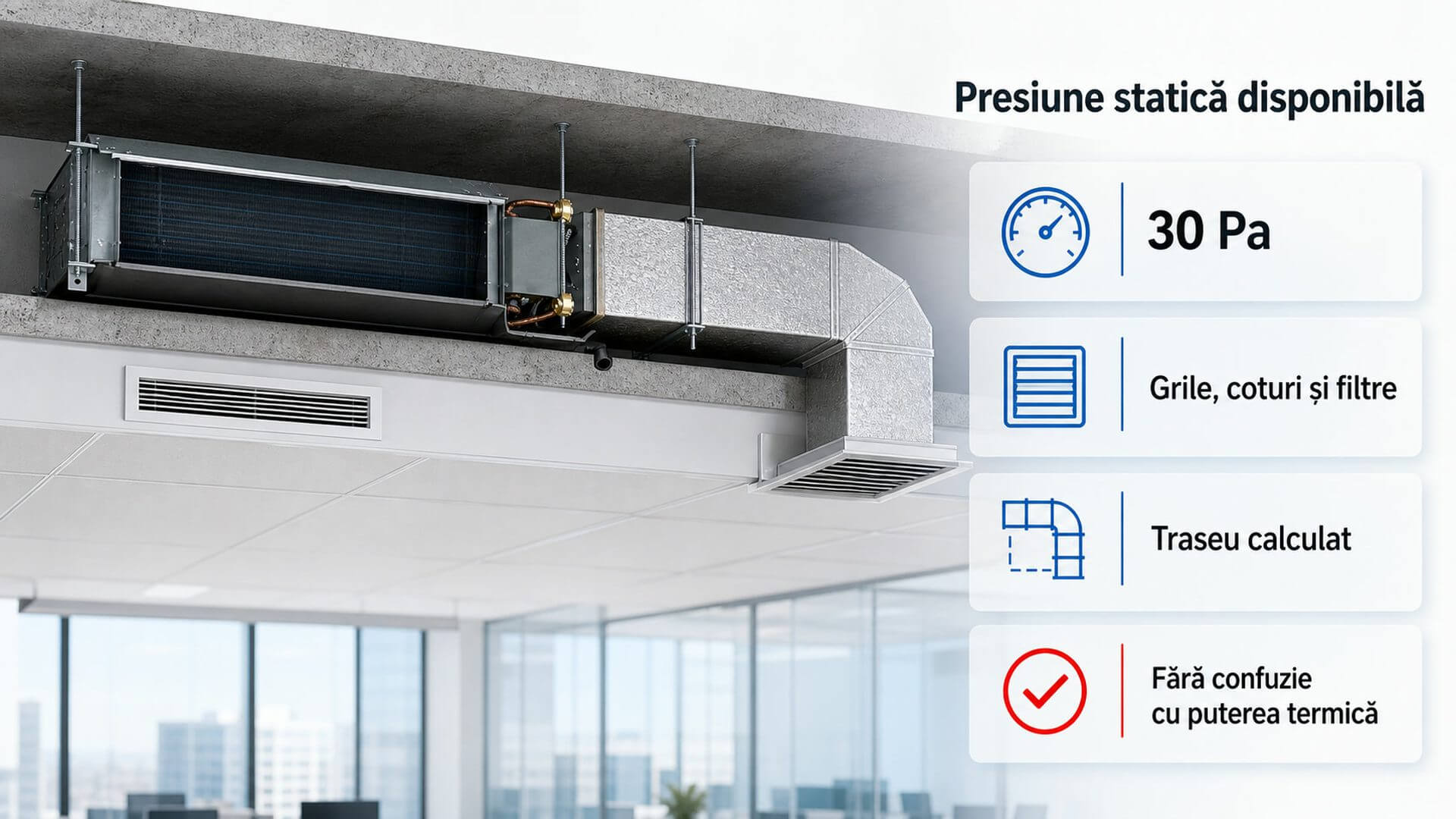

Presiune statică de 30 Pa pentru această serie
CH-FDH020K2 are o presiune statică externă de 30 Pa. Tubulatura trebuie calculată astfel încât suma pierderilor prin grile, coturi și filtre să nu depășească presiunea disponibilă a unității.
Pentru acest model, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.

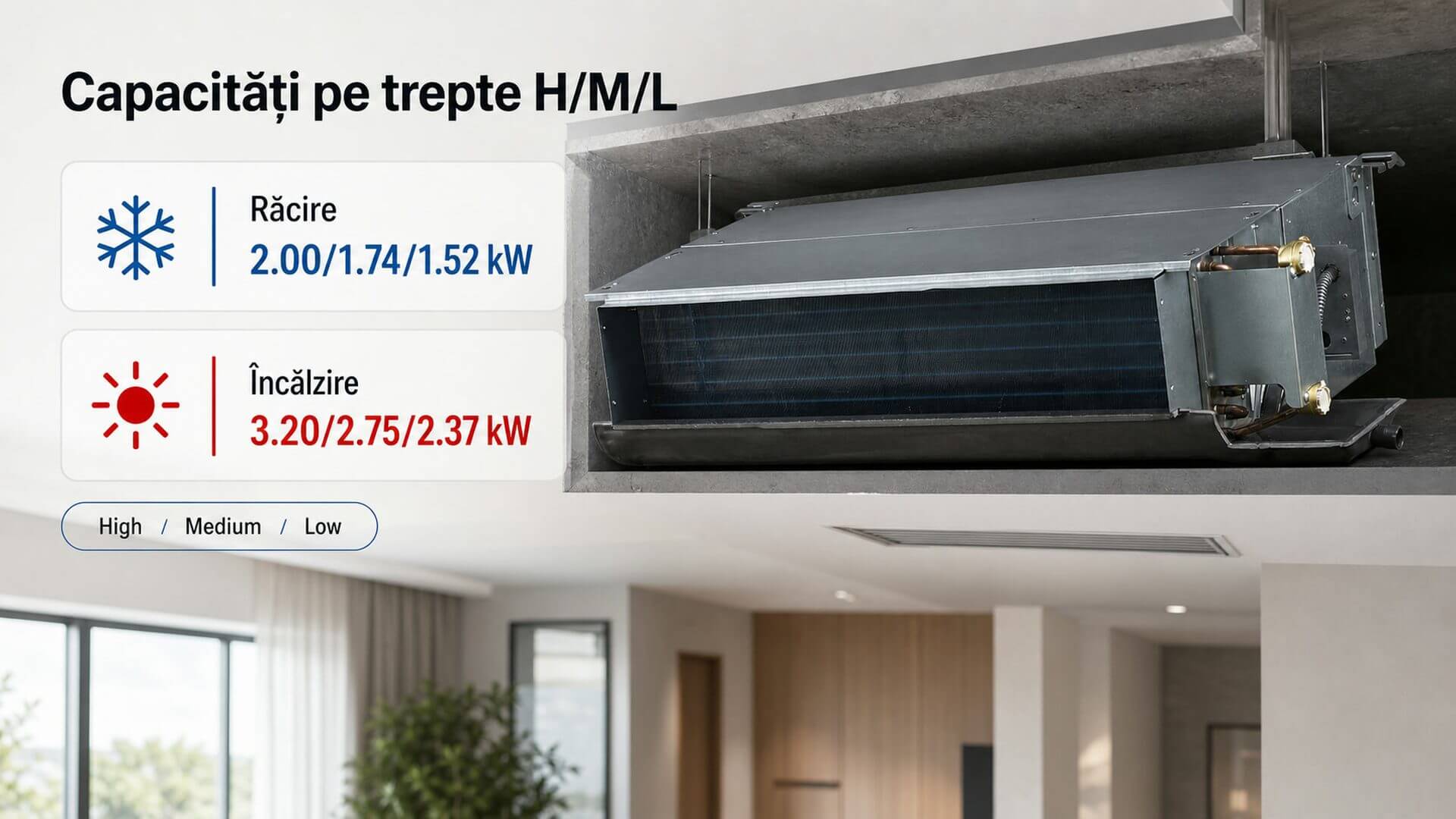

Date complete pe treptele H/M/L
Pe treptele High/Medium/Low, modelul furnizează 2.00/1.74/1.52 kW la răcire și 3.20/2.75/2.37 kW la încălzire.
Treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.

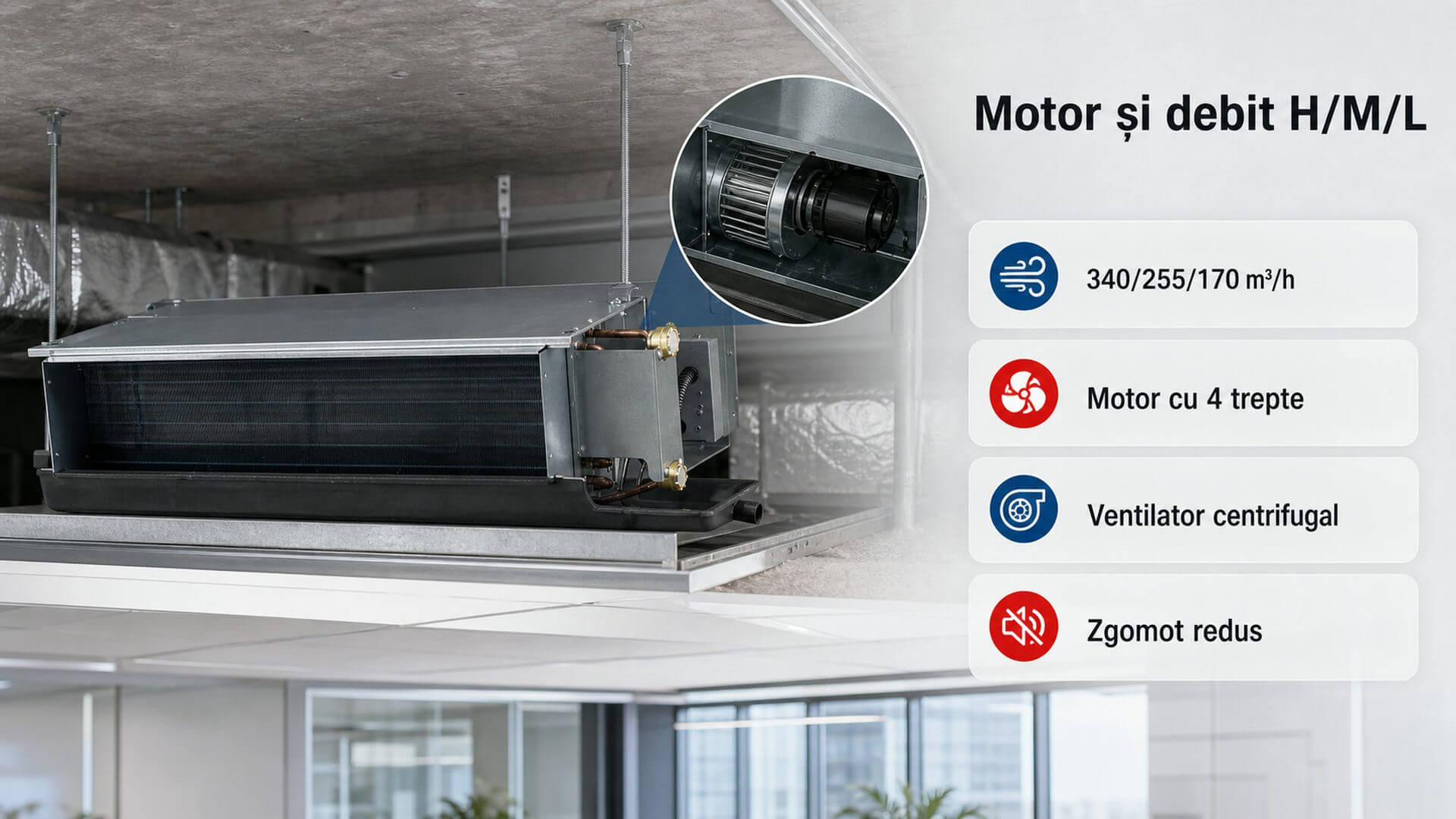

Motor cu patru trepte și date H/M/L
Debitul de aer este 340/255/170 m³/h pe treptele High/Medium/Low. Un motor cu patru trepte și un ventilator centrifugal asigură circulația prin tubulatură.
Ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.

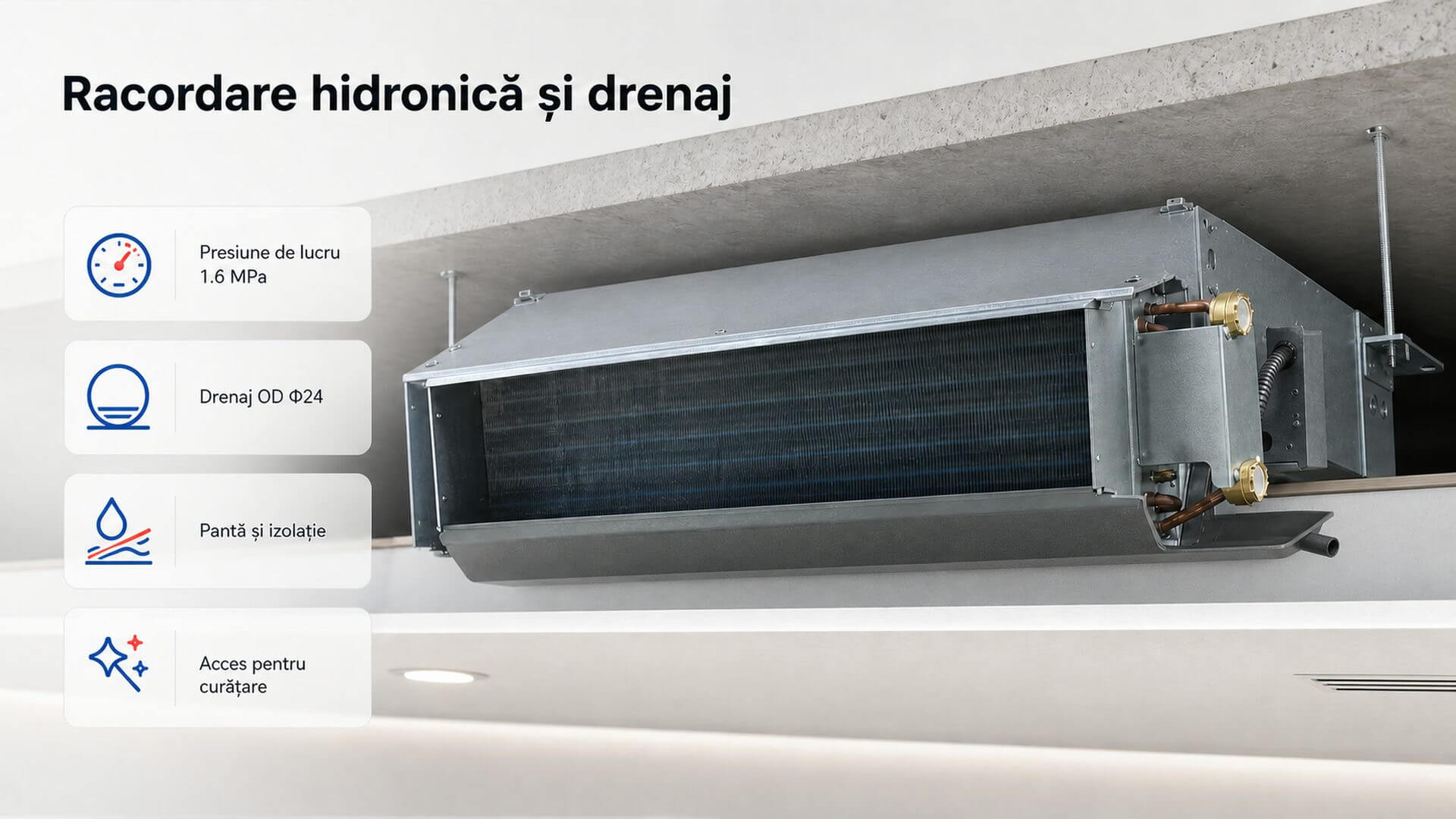

Schimbător hidronic la presiune de lucru 1.6 MPa
În exploatare, schimbătorul hidronic este proiectat pentru o presiune de lucru de până la 1.6 MPa. Echipamentul trebuie echilibrat împreună cu celelalte ramuri ale instalației.
În această configurație, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.

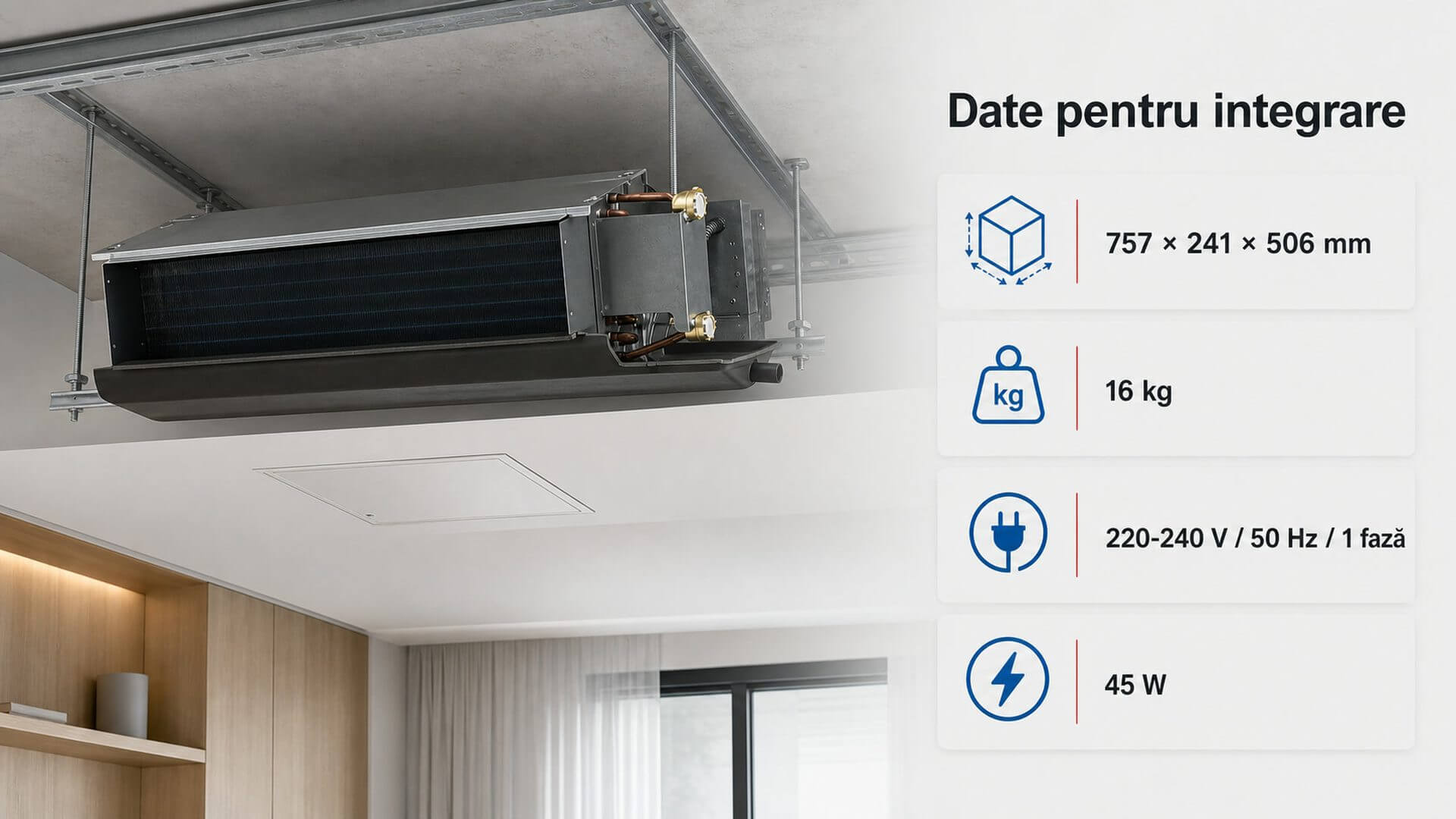

Dimensiuni și greutate pentru modelul compact
La integrarea în proiect, alimentarea este 220-240 V / 50 Hz / 1 fază. Puterea absorbită este 45 W, reper necesar la dimensionarea alimentării electrice și a circuitului de comandă.
Unitatea măsoară 757 × 241 × 506 mm și are o greutate netă de 16 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
