Cooper&Hunter CH-FDH075K2 - terminal ascuns pentru rețele cu mai multe grile
Cooper&Hunter CH-FDH075K2 oferă o soluție duct pentru volume mai mari, fără unități aparente pe pereți. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 7.50 kW la răcire, 11.00 kW la încălzire și un debit de aer de 1360/1020/680 m³/h, modelul poate fi analizat pentru spații comerciale, zone multifuncționale și încăperi de volum mare. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Distribuție uniformă prin rețeaua de grile

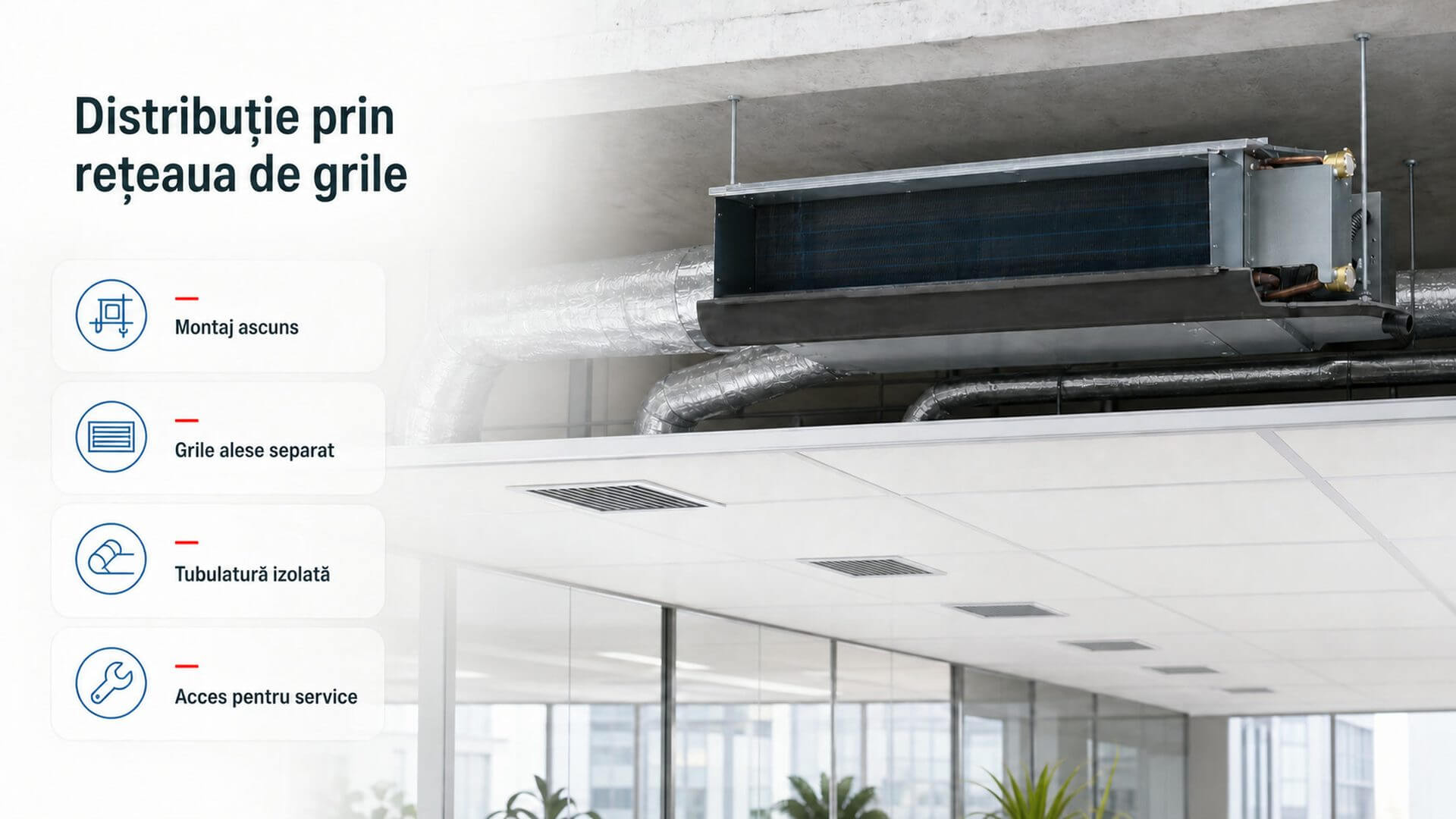

Montajul în tavanul fals păstrează unitatea în afara câmpului vizual și face posibilă alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
În proiect, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.
Presiune statică de 30 Pa și dimensionarea traseului

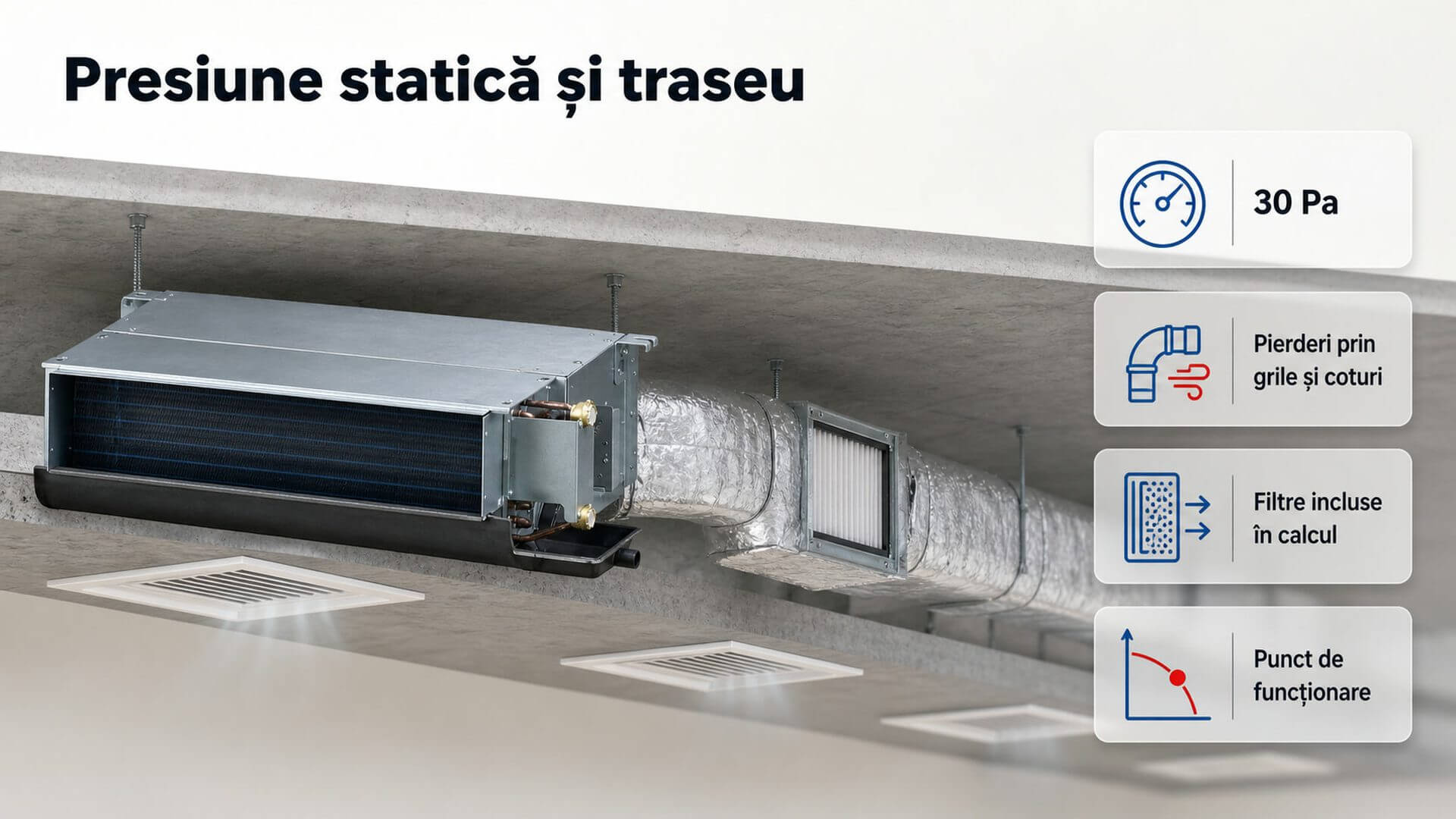

Modelul are o presiune statică externă de 30 Pa. Tubulatura trebuie calculată astfel încât suma pierderilor prin grile, coturi și filtre să nu depășească presiunea disponibilă a unității.
În exploatare, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.
Valori H/M/L pentru aplicații comerciale

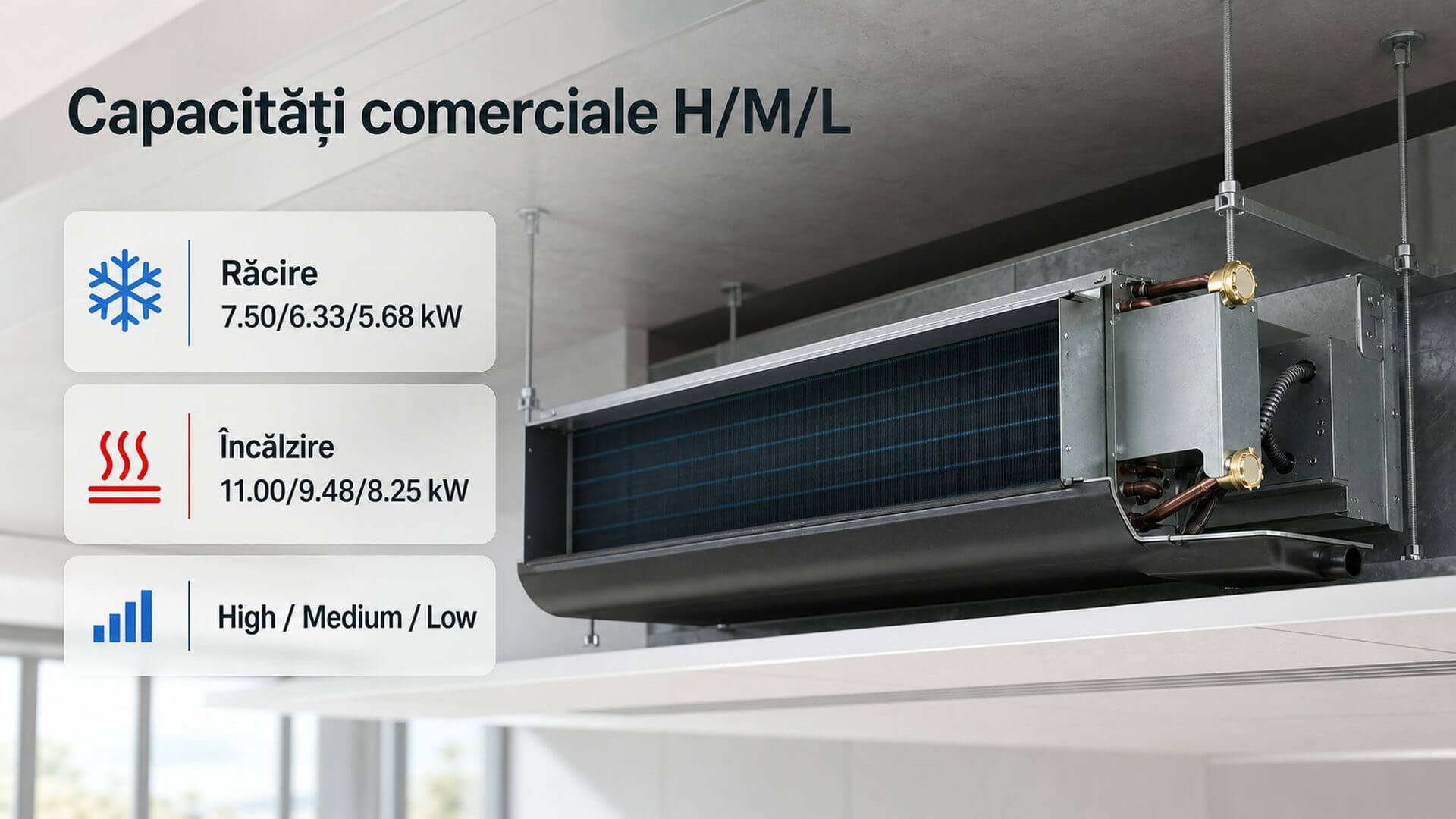

Pe treptele High/Medium/Low, modelul furnizează 7.50/6.33/5.68 kW la răcire și 11.00/9.48/8.25 kW la încălzire.
La integrarea în proiect, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.
Două motoare și patru ventilatoare

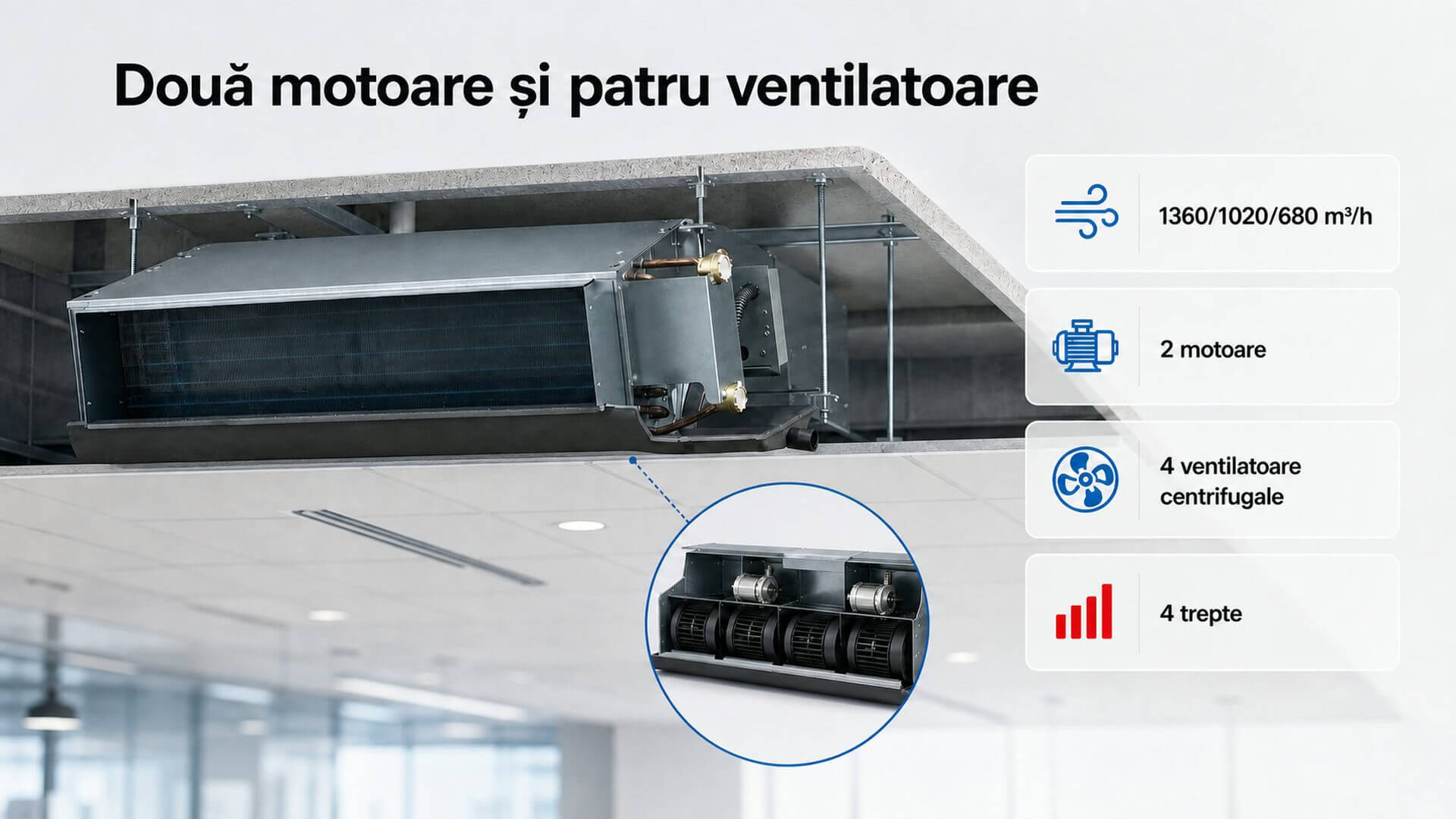

Debitul de aer este 1360/1020/680 m³/h pe treptele High/Medium/Low. Cele două motoare cu patru trepte antrenează patru ventilatoare centrifugale care asigură circulația aerului prin tubulatură.
Ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.
Racord hidraulic de 3/4 inch
Pentru acest model, schimbătorul hidronic este proiectat pentru o presiune de lucru de până la 1.6 MPa. Unitatea trebuie echilibrată împreună cu celelalte ramuri ale instalației.
În modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Greutate și susținere calculate în proiect
Alimentarea este 220-240 V / 50 Hz / 1 fază. Pentru unitatea CH-FDH075K2 este declarată o putere absorbită de 130 W, parametru care intră în dimensionarea circuitului electric local.

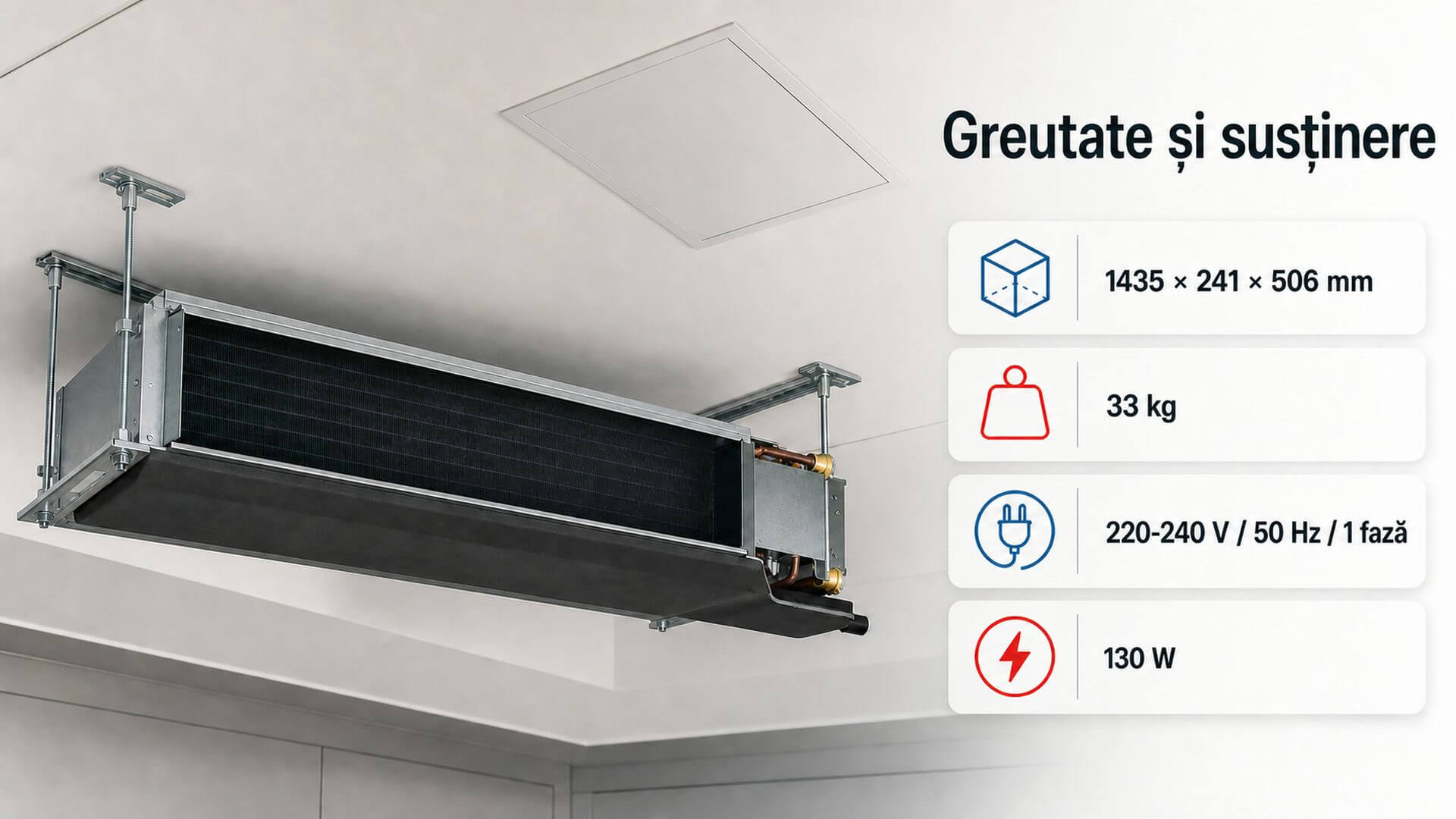

Unitatea măsoară 1435 × 241 × 506 mm și are o greutate netă de 33 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
