Cooper&Hunter CH-FDH110K2 - ventiloconvector de plafon pentru proiecte comerciale ample
Cooper&Hunter CH-FDH110K2 este orientat către aplicații comerciale în care debitul se repartizează prin plafon. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 10.80 kW la răcire, 16.50 kW la încălzire și un debit de aer de 2040/1530/1020 m³/h, modelul poate fi analizat pentru proiecte comerciale ample și distribuție printr-o rețea extinsă de grile. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.

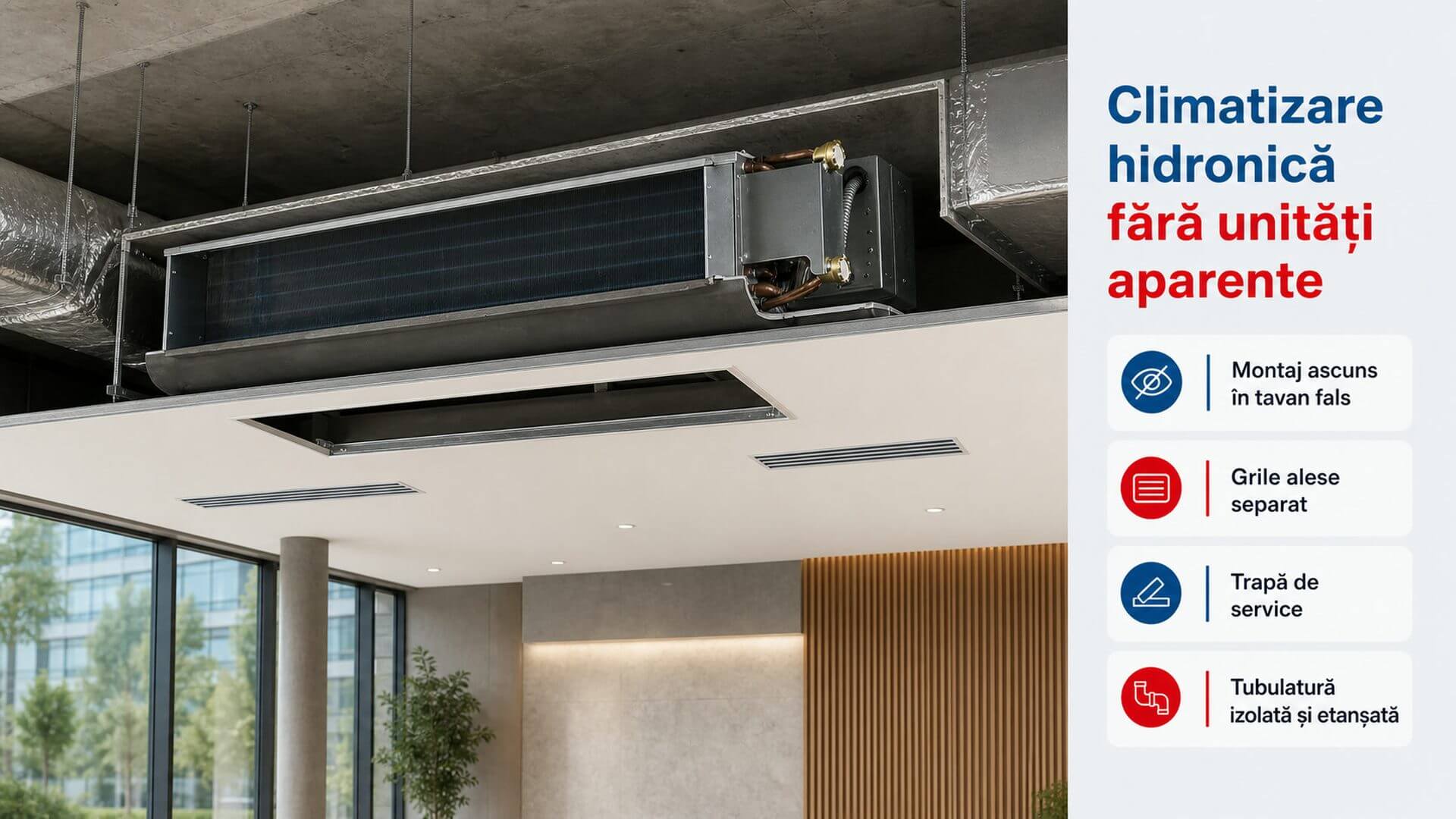

Climatizare hidronică fără unități aparente
Montajul în tavanul fals păstrează unitatea în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
În exploatare, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.

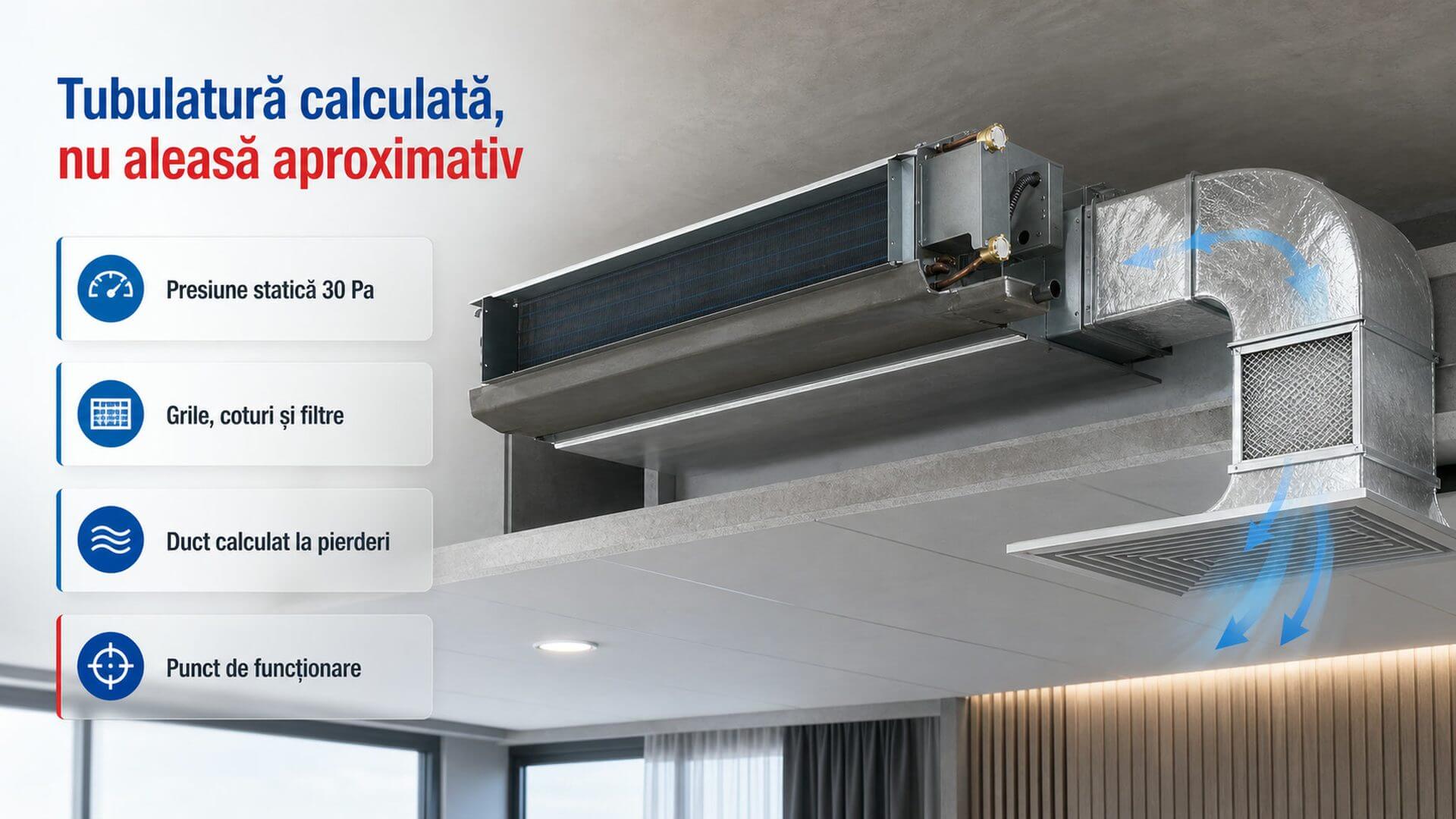

Tubulatură calculată, nu aleasă aproximativ
În această configurație, modelul este prezentat la o presiune statică externă de 30 Pa. Tubulatura trebuie calculată astfel încât suma pierderilor prin grile, coturi și filtre să nu depășească presiunea disponibilă a unității.
La integrarea în proiect, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.

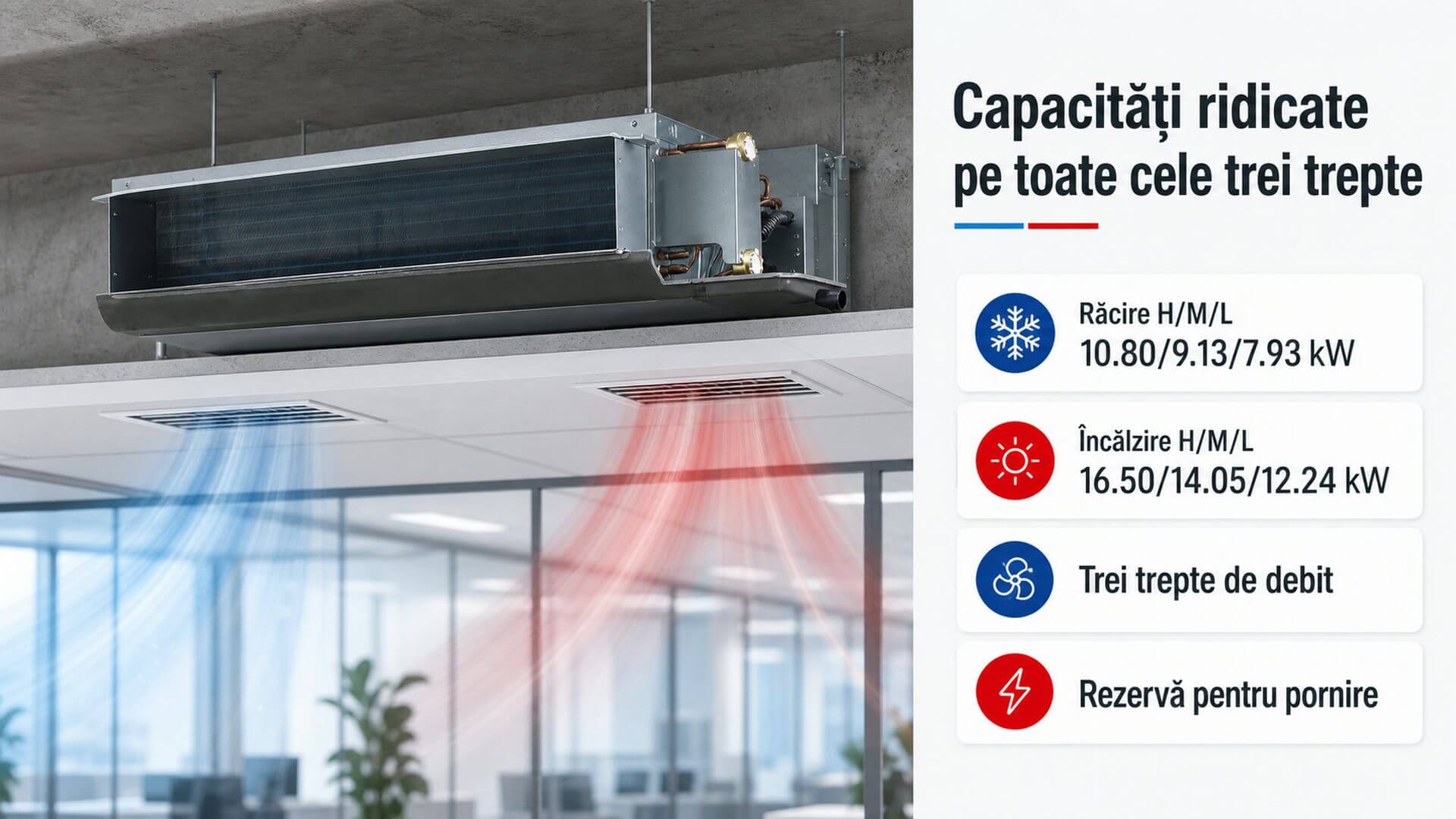

Capacități ridicate pe toate cele trei trepte
Pe treptele High/Medium/Low, modelul furnizează 10.80/9.13/7.93 kW la răcire și 16.50/14.05/12.24 kW la încălzire.
Treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.

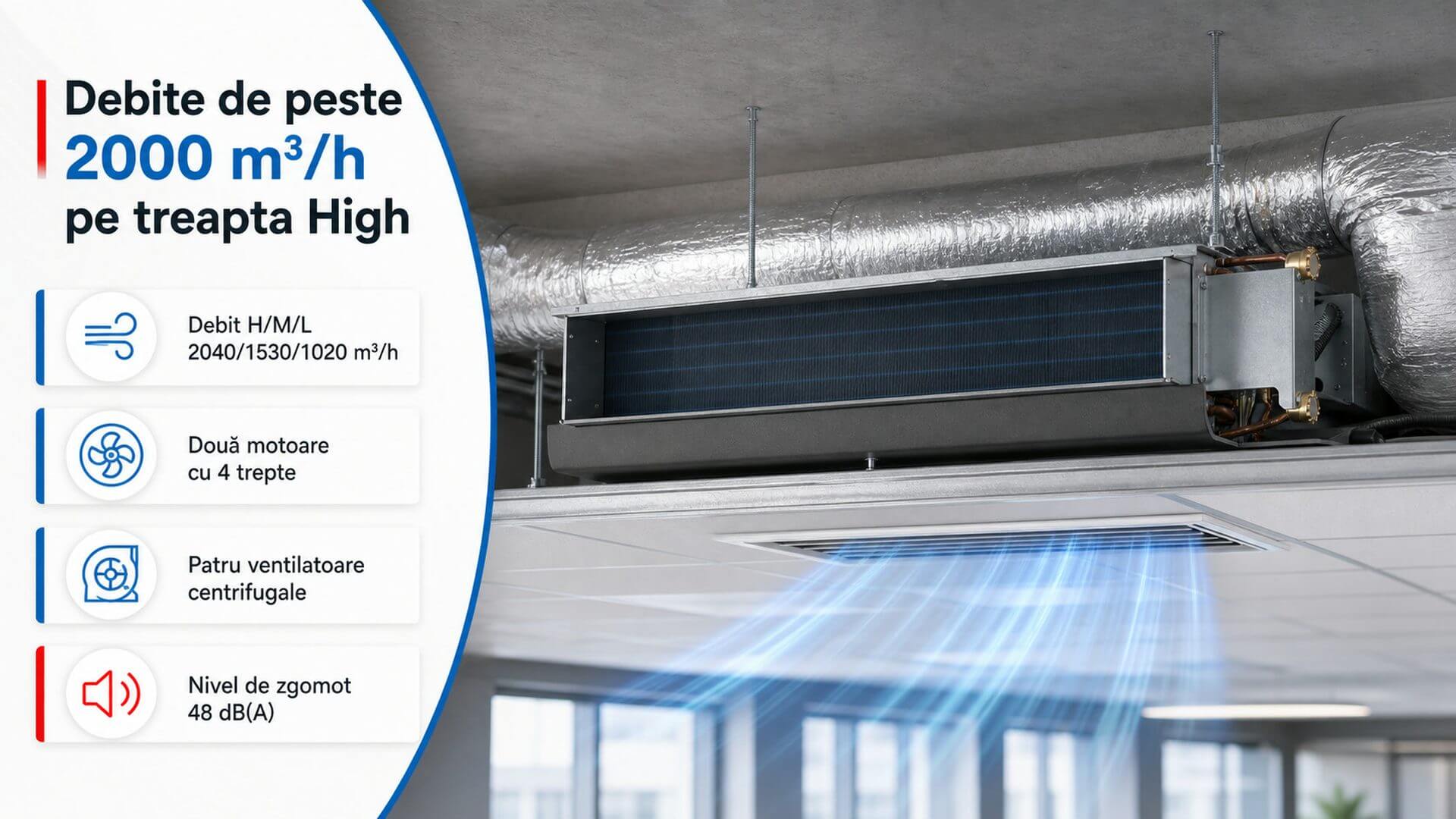

Debite de peste 2000 m³/h pe treapta High
Debitul de aer este 2040/1530/1020 m³/h pe treptele High/Medium/Low. Cele două motoare cu patru trepte antrenează patru ventilatoare centrifugale care asigură circulația aerului prin tubulatură. Nivelul de zgomot declarat este 48 dB(A), valoare care trebuie corelată cu condițiile de instalare.
Ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.

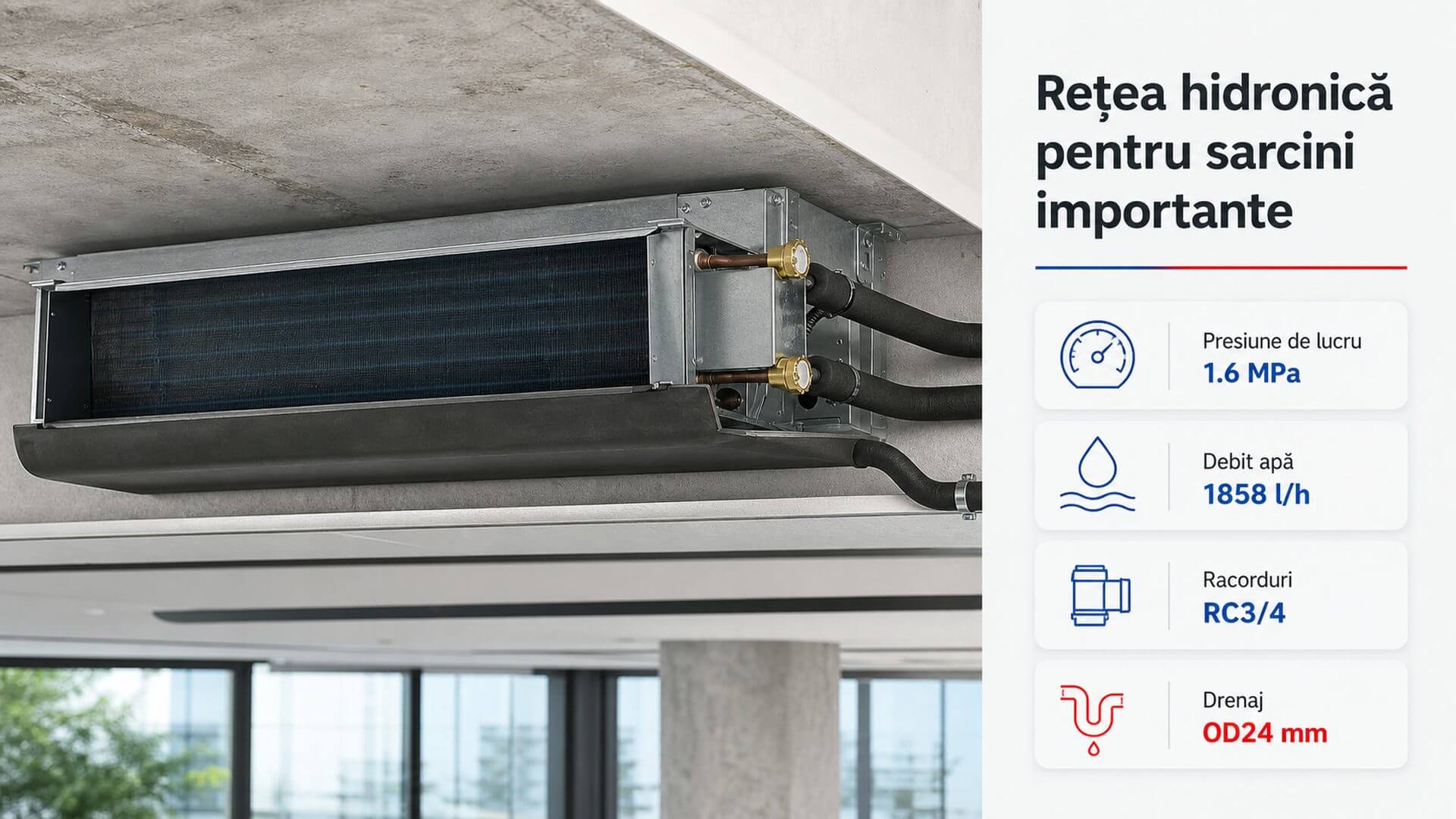

Rețea hidronică pentru sarcini importante
Schimbătorul hidronic este proiectat pentru o presiune de lucru de până la 1.6 MPa. Unitatea trebuie echilibrată împreună cu celelalte ramuri ale instalației.
În proiect, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Coordonare atentă a unei unități de 1.83 m
Alimentarea este 220-240 V / 50 Hz / 1 fază. Puterea absorbită declarată pentru CH-FDH110K2 este 212 W, reper care trebuie inclus în dimensionarea alimentării și a circuitului de comandă.
Unitatea măsoară 1830 × 241 × 506 mm și are o greutate netă de 43 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
