Cooper&Hunter CH-FFC065K2 – ventiloconvector de pardoseală pentru sarcini termice ridicate
Cooper&Hunter CH-FFC065K2 distribuie energia hidronică într-un debit de 1360 m³/h, printr-o unitate verticală robustă. Este un ventiloconvector de pardoseală destinat instalațiilor hidronice, în care apa rece sau caldă este furnizată de o pompă de căldură ori de un chiller.
Cu 6.52 kW la răcire și 9.58 kW la încălzire, modelul este potrivit pentru spații comerciale, zone multifuncționale și încăperi cu volum mare de aer, iar dimensionarea se realizează prin calculul sarcinii termice. Debitul de aer declarat este 1360 m³/h.

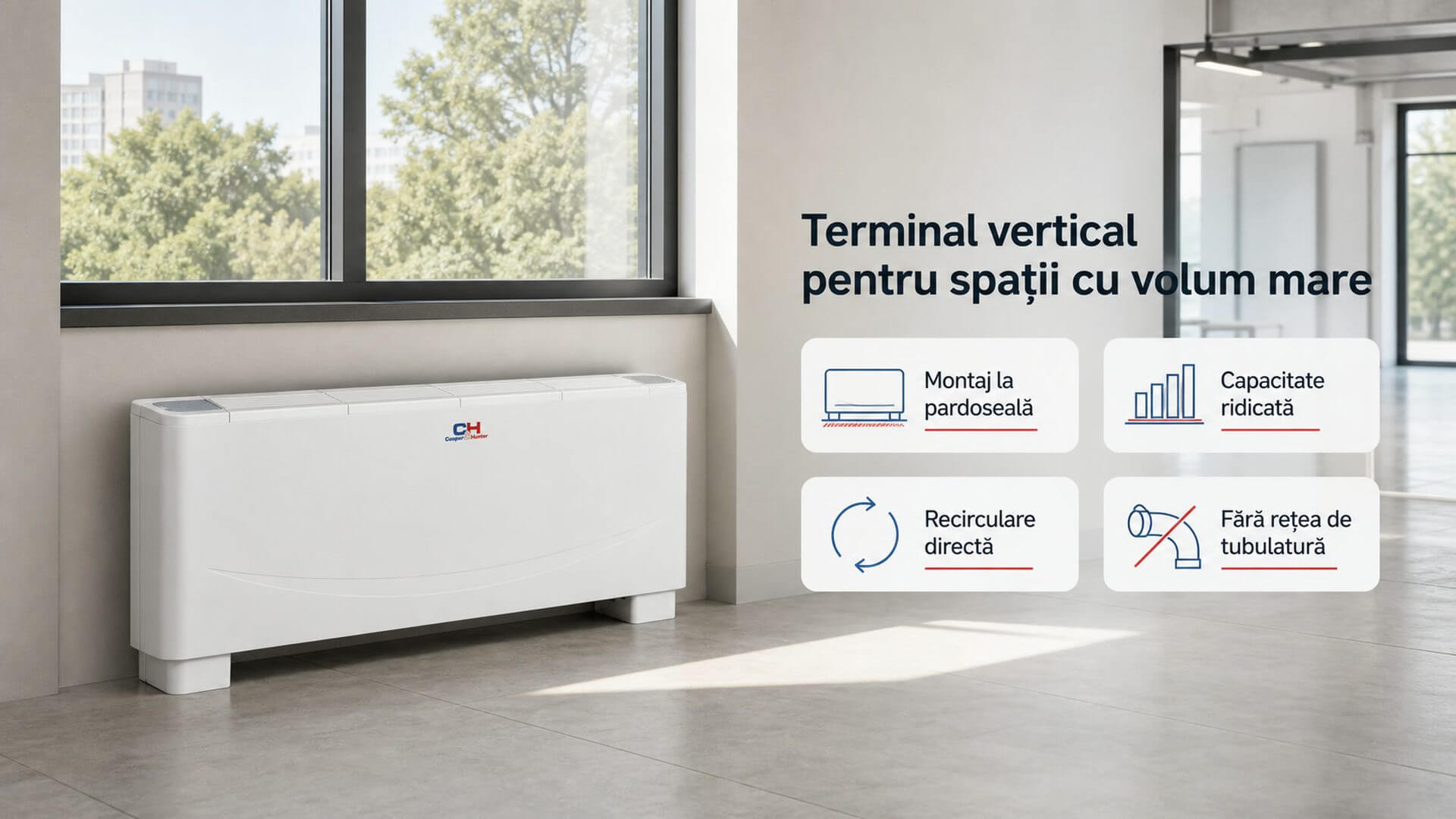

Terminal vertical pentru spații cu volum mare
Pentru acest model, configurația verticală aduce schimbătorul de căldură aproape de zona ocupată și permite instalarea acolo unde o unitate ascunsă în tavan nu este oportună. Aerul este preluat și recirculat direct în încăpere, fără o rețea de tubulatură pentru distribuție.
Unitatea are un profil de capacitate ridicată în cadrul familiei sale. Poziția finală trebuie să lase liberă circulația aerului și să permită accesul la filtru, tavă de condens și conexiunile hidraulice.

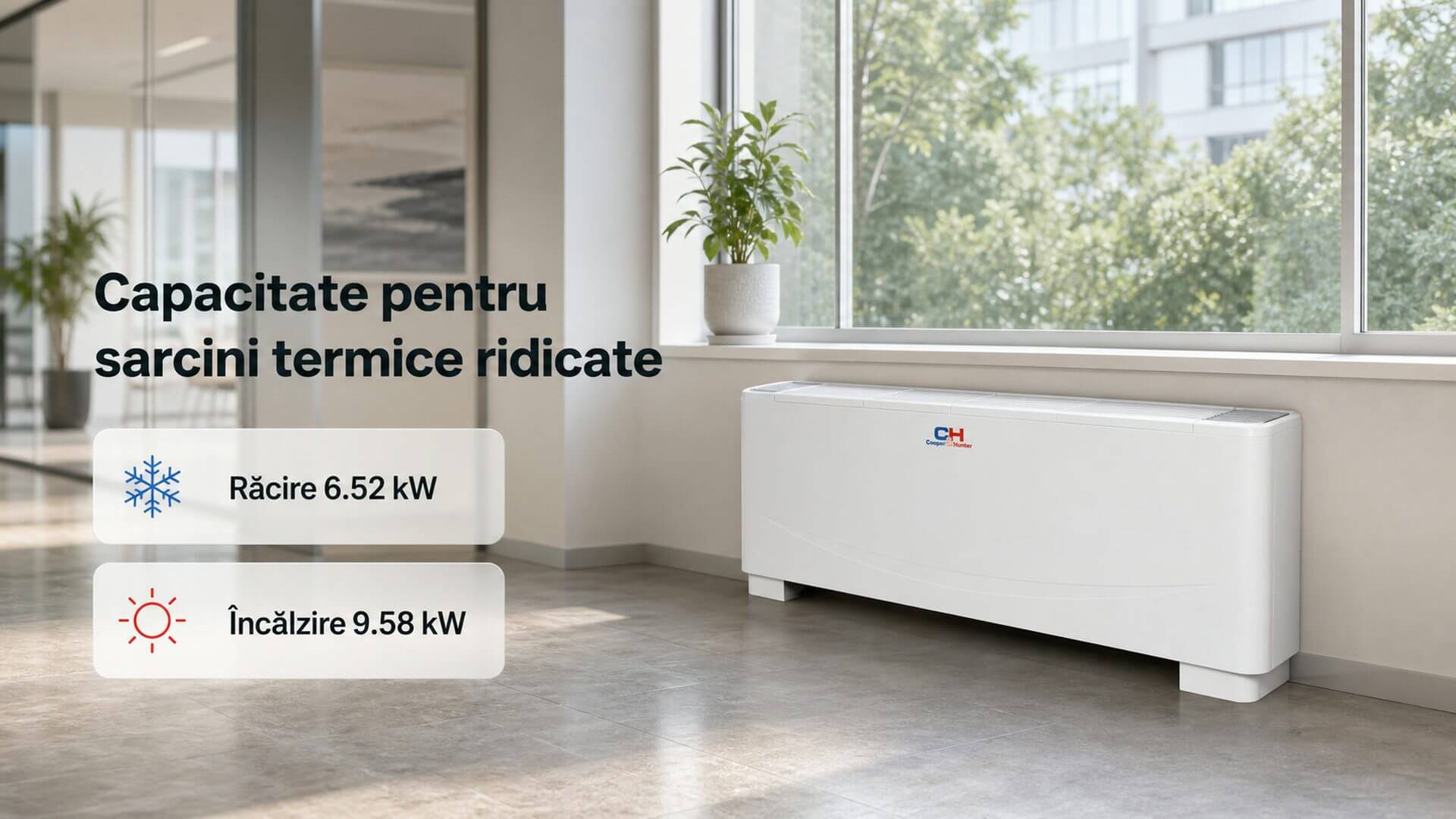

6.52 kW la răcire și 9.58 kW la încălzire
Capacitatea nominală este de 6.52 kW la răcire și 9.58 kW la încălzire.
Capacitățile trebuie corelate cu temperaturile de tur și retur ale instalației. Alegerea finală se bazează pe sarcina calculată a încăperii, evitând asocierea automată cu o suprafață exprimată în metri pătrați.

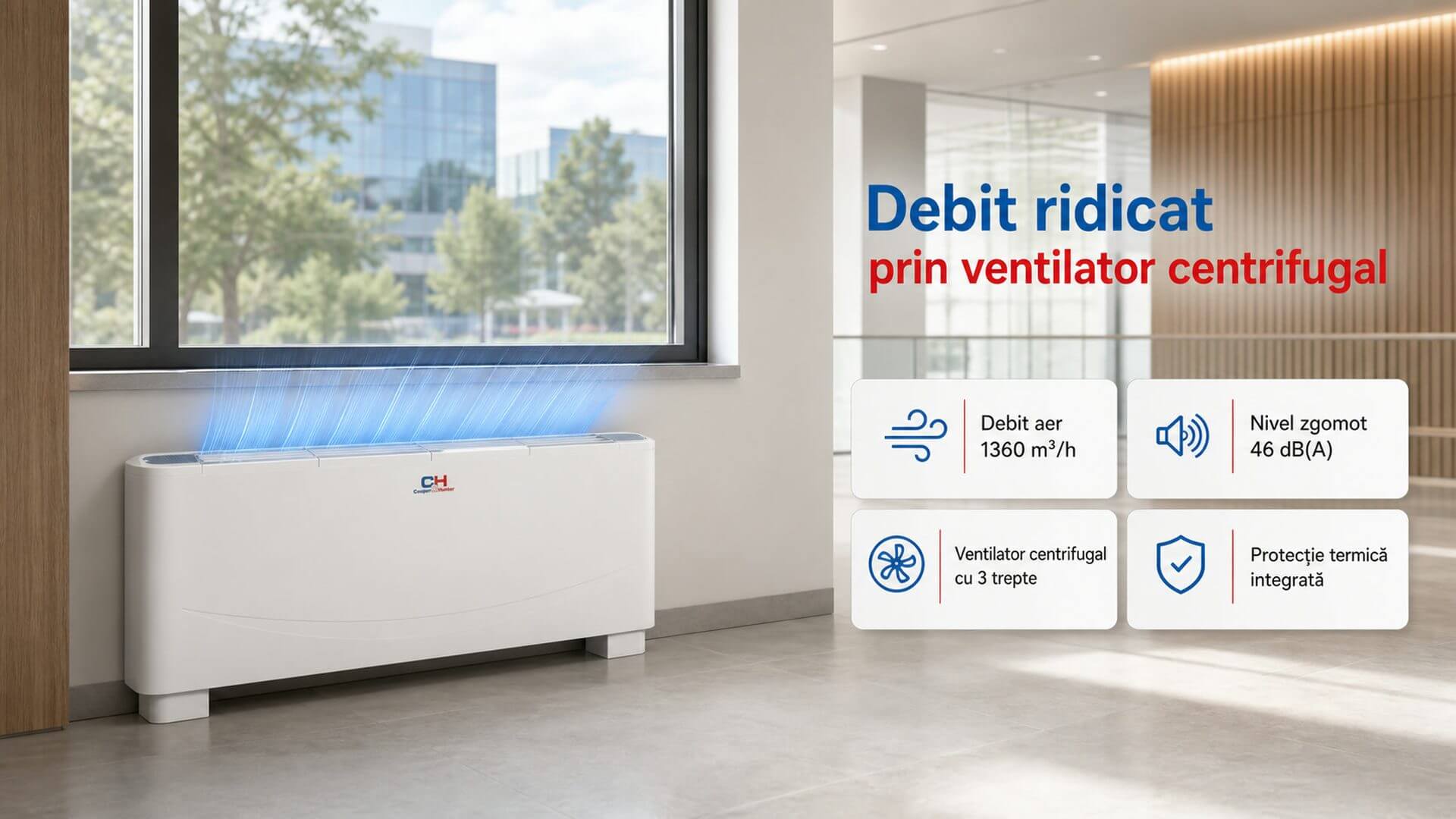

Debit de 1360 m³/h prin ventilator centrifugal
Debitul nominal disponibil este de 1360 m³/h. Ventilatorul centrifugal cu trei trepte și palete din aluminiu este echilibrat static și dinamic, iar motorul cu cuplare directă include protecție termică.
Nivelul de zgomot declarat pentru model este 46 dB(A). Valoarea trebuie analizată împreună cu treapta ventilatorului și cu cerințele acustice ale spațiului, nu izolată de condițiile reale de exploatare. Reglarea treptelor ajută la utilizarea unui debit intens la pornire și a unui regim mai temperat în perioadele de menținere.

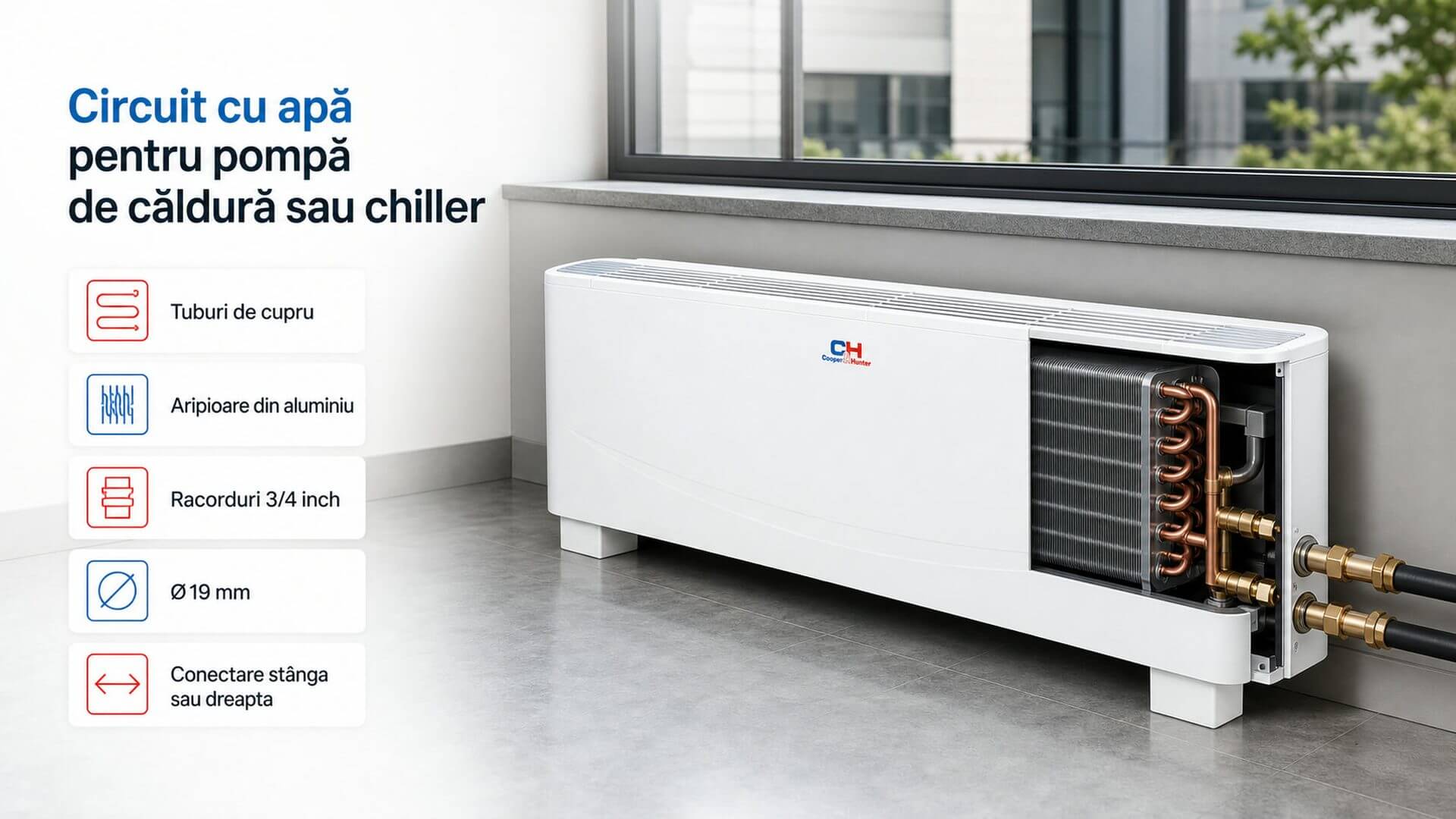

Circuit cu apă pentru pompă de căldură sau chiller
În această configurație, schimbătorul este realizat din tuburi de cupru cu aripioare din aluminiu și poate fi conectat pe stânga sau pe dreapta. Racordurile de tur și retur sunt de 3/4 inch (Ø19 mm), reper util pentru dimensionarea și execuția conexiunilor hidraulice.
Prin această construcție, unitatea poate participa atât la încălzire, cât și la răcire, fără un compresor amplasat în camera deservită. Echilibrarea rețelei și comanda vanei trebuie tratate ca parte a proiectului hidronic complet.

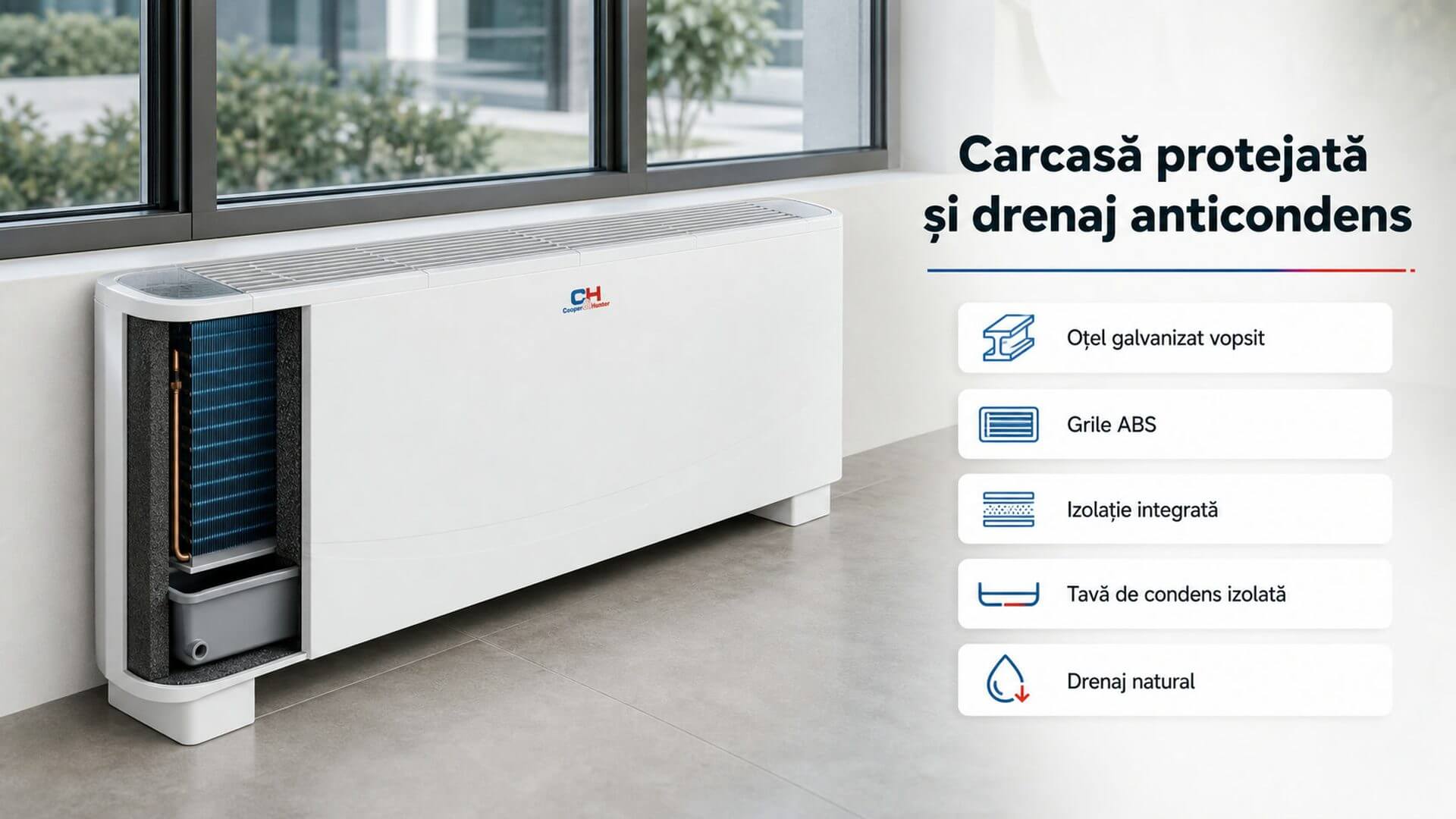

Carcasă metalică protejată și drenaj anticondens
Pentru acest model, carcasa din tablă de oțel galvanizat vopsit protejează ansamblul intern, iar grilele din ABS rezistent la temperatură sunt adaptate funcționării în încălzire și răcire. Izolația integrată contribuie la limitarea transmiterii zgomotului către carcasă.
Tava de condens are drenaj natural și izolație anticondens. Traseul de evacuare trebuie realizat cu pantă, protejat împotriva blocajelor și păstrat accesibil pentru verificare, în special în exploatarea sezonieră pe răcire.

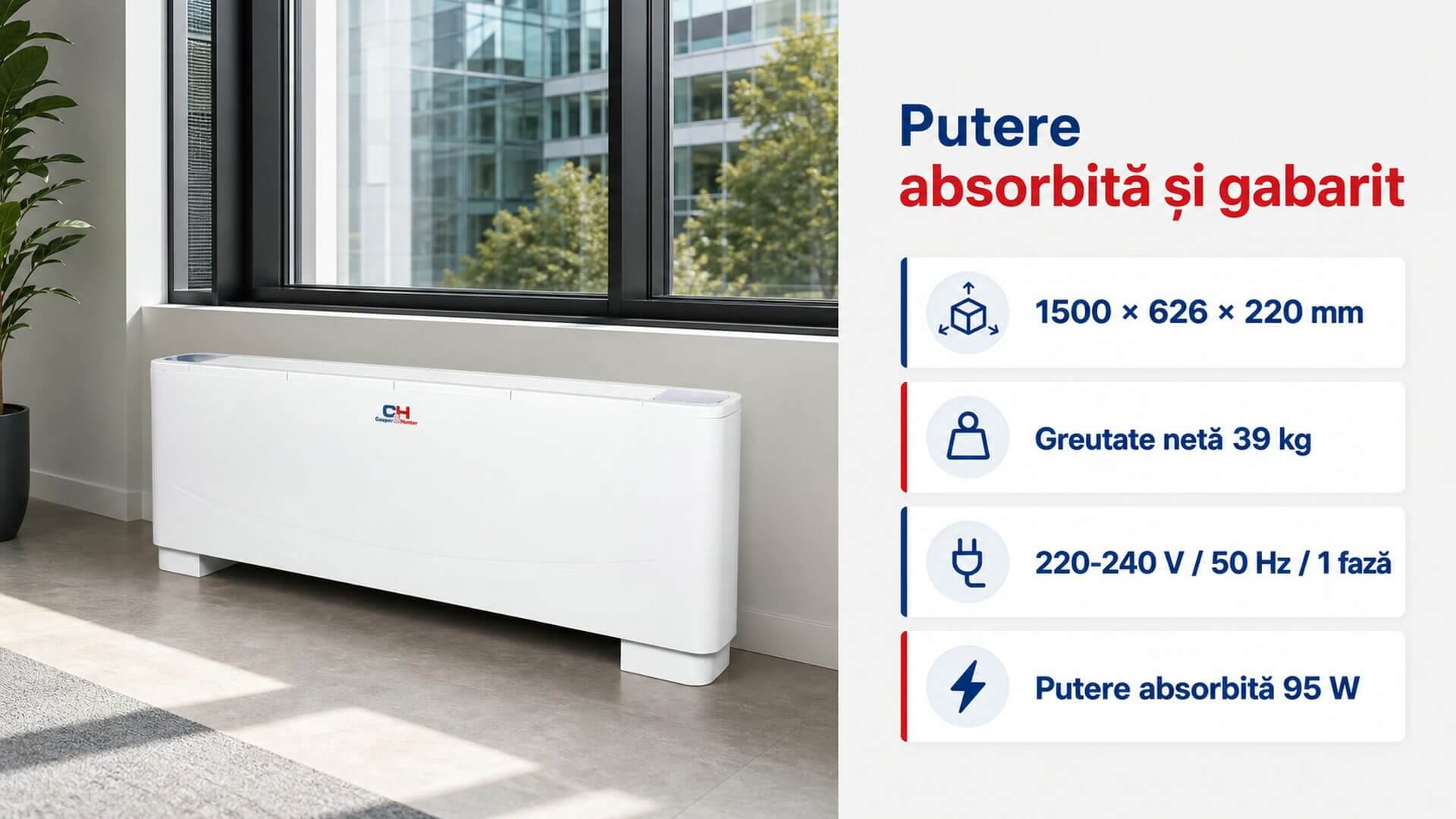

Putere absorbită de 95 W și gabarit de 1500 mm
Unitatea este alimentată la 220–240 V / 50 Hz / 1 fază și are o putere absorbită de 95 W. Acest consum deservește motorul ventilatorului, nu producerea directă a energiei de încălzire sau răcire.
Pentru acest model, dimensiunile consemnate sunt 1500 × 626 × 220 mm, iar greutatea netă este 39 kg. Aceste repere trebuie verificate împreună cu poziția conductelor, accesul pentru service și spațiul liber necesar admisiei și refulării. Produsul trebuie selectat și instalat de personal calificat, în concordanță cu sarcina termică, traseele hidraulice și condițiile reale de montaj.
