Cooper&Hunter CH-FDH035K2 - fan coil duct pentru spații rezidențiale și profesionale
Cooper&Hunter CH-FDH035K2 tratează aerul recirculat printr-un schimbător hidronic montat în tavanul fals. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 3.60 kW la răcire, 5.40 kW la încălzire și un debit de aer de 680/510/340 m³/h, modelul poate fi analizat pentru livinguri, cabinete și spații profesionale de capacitate intermediară. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.

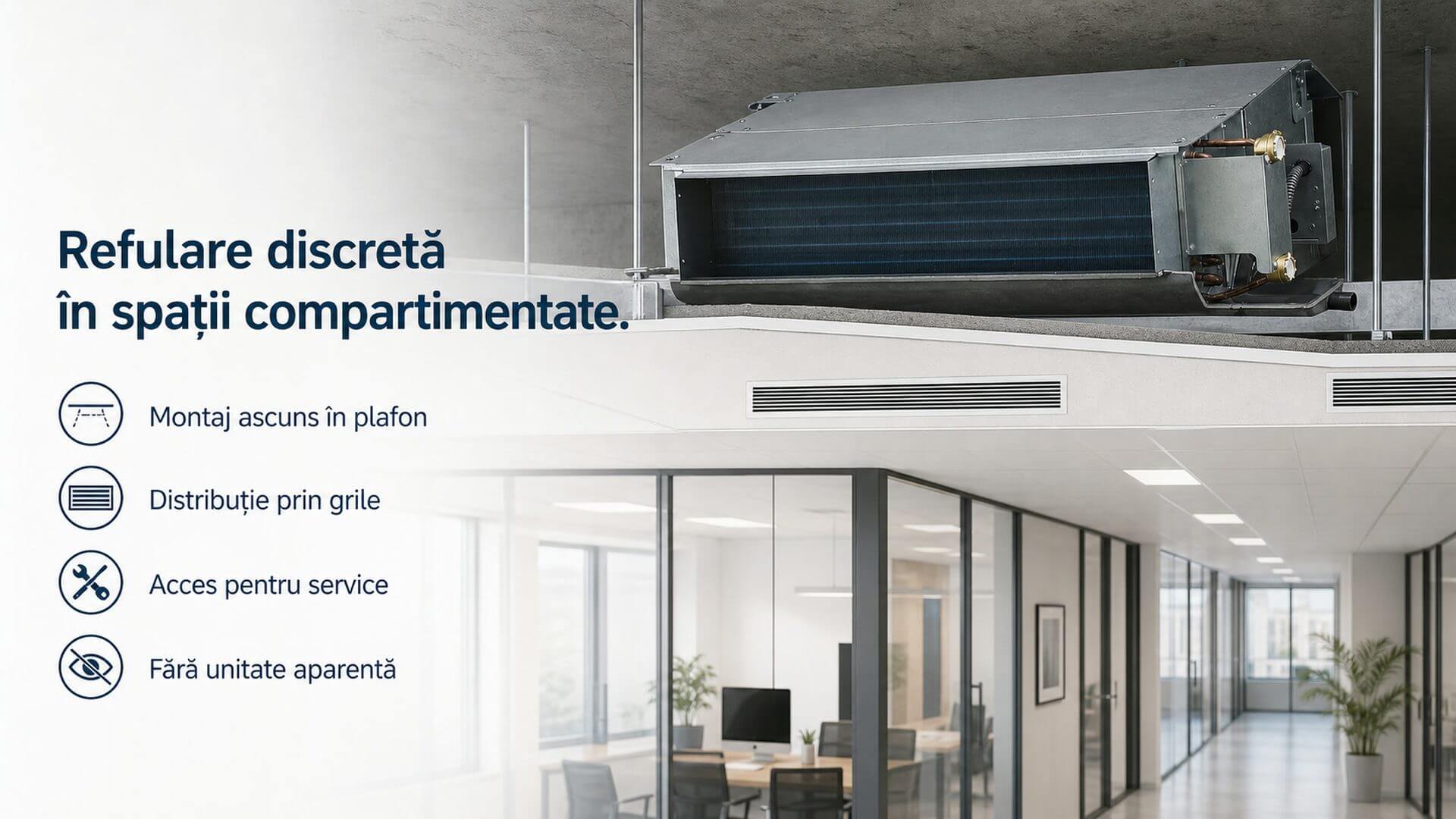

Refulare discretă pentru spații compartimentate
Montajul în tavanul fals păstrează unitatea în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
Pentru acest model, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.

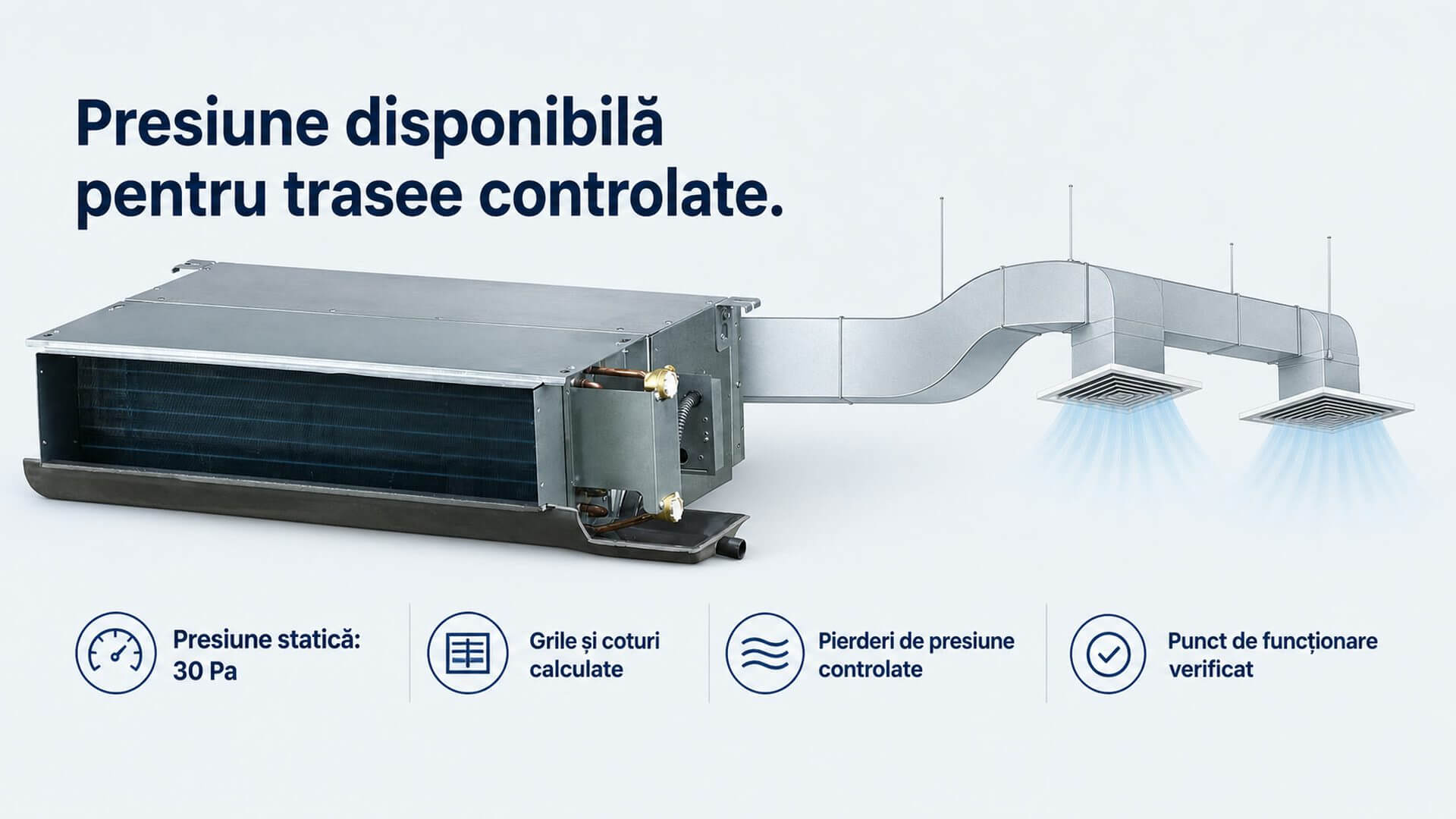

30 Pa pentru trasee controlate de tubulatură
CH-FDH035K2 are o presiune statică externă de 30 Pa. Tubulatura trebuie calculată astfel încât suma pierderilor prin grile, coturi și filtre să nu depășească presiunea disponibilă a unității.
Presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.

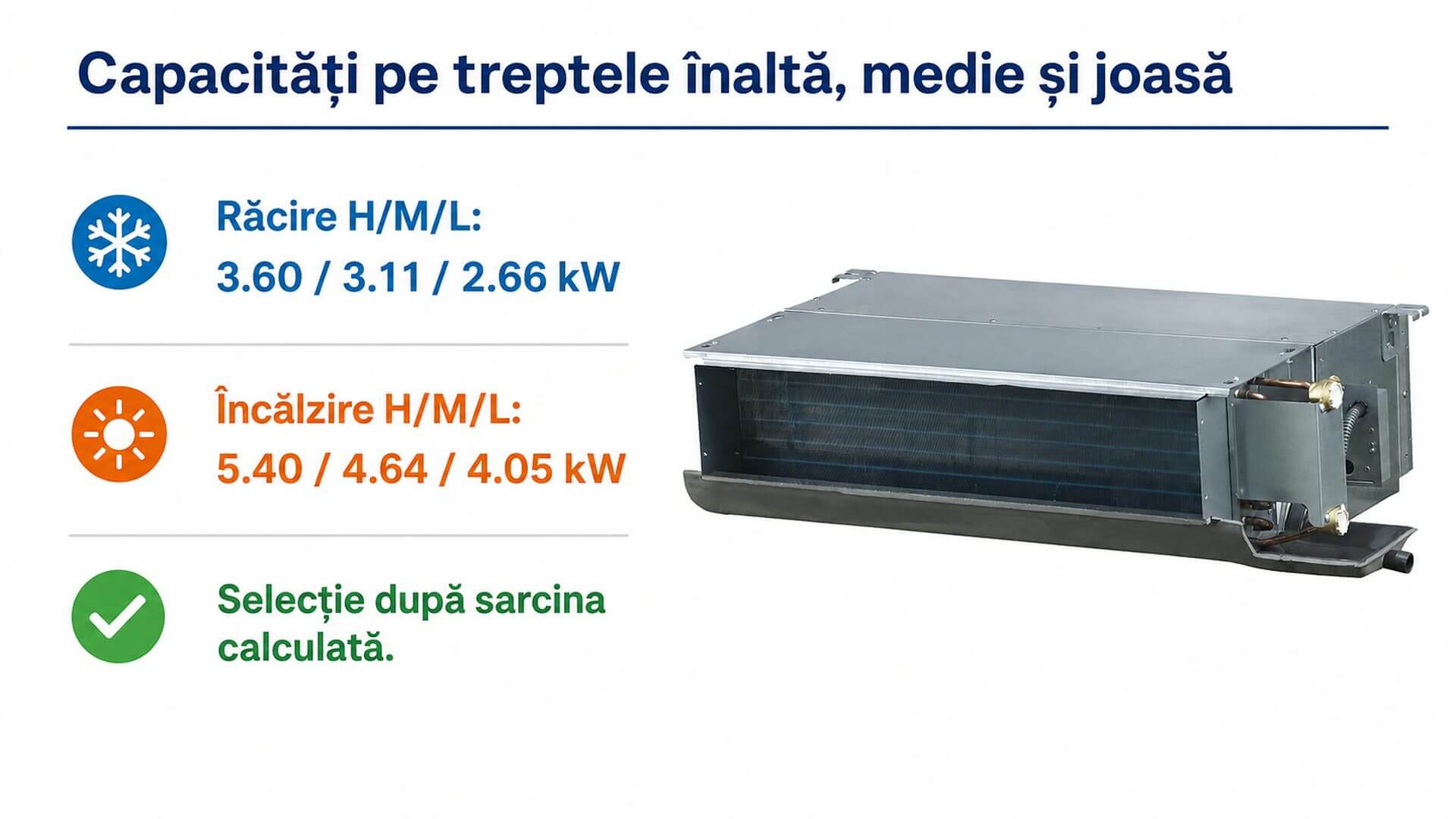

Capacități pe treptele High/Medium/Low
Pe treptele High/Medium/Low, modelul furnizează 3.60/3.11/2.66 kW la răcire și 5.40/4.64/4.05 kW la încălzire.
Treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.

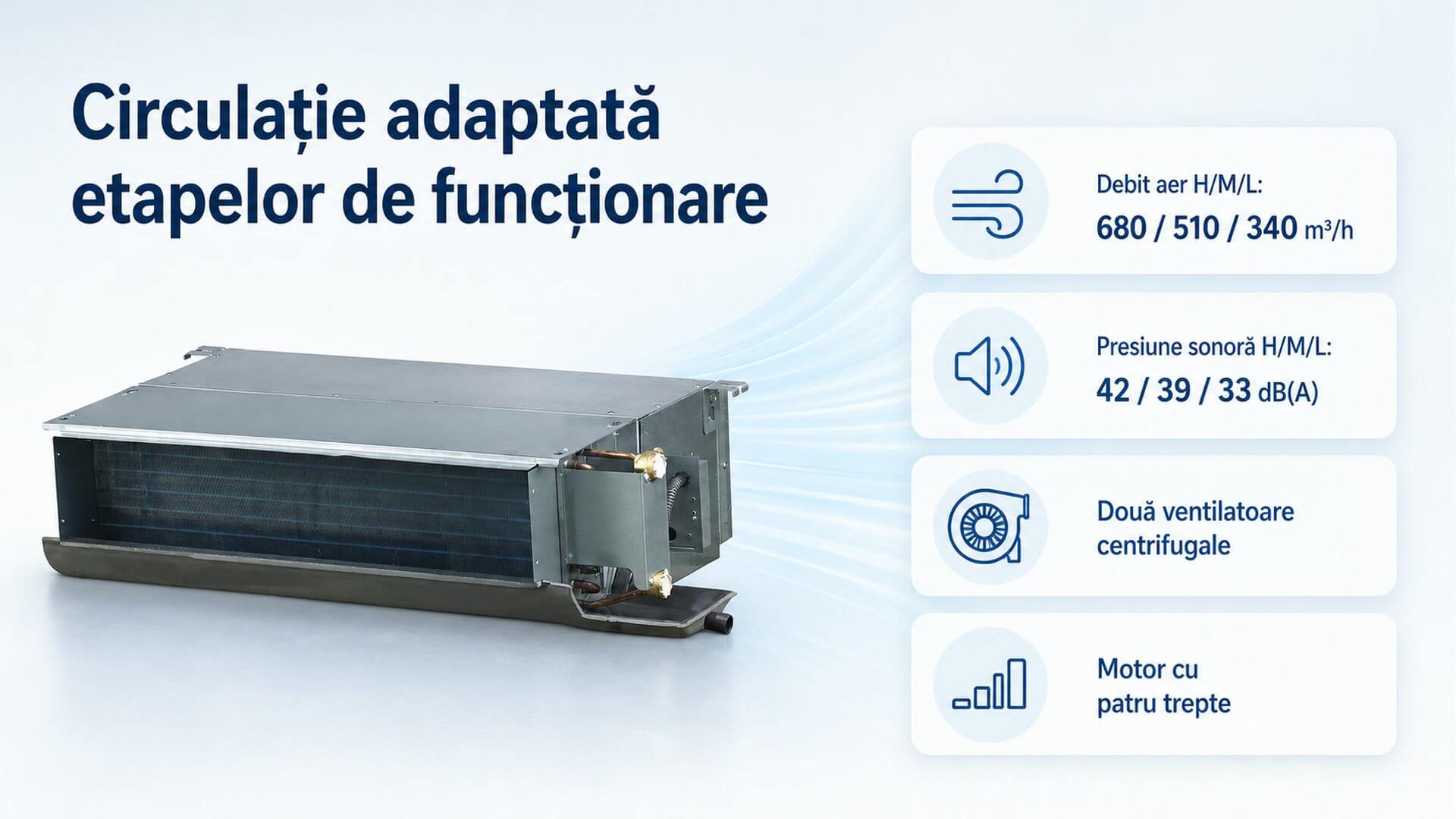

Circulație adaptată etapelor de funcționare
Debitul de aer este 680/510/340 m³/h pe treptele High/Medium/Low. Un motor cu patru trepte și două ventilatoare centrifugale asigură circulația prin tubulatură.
În această configurație, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.

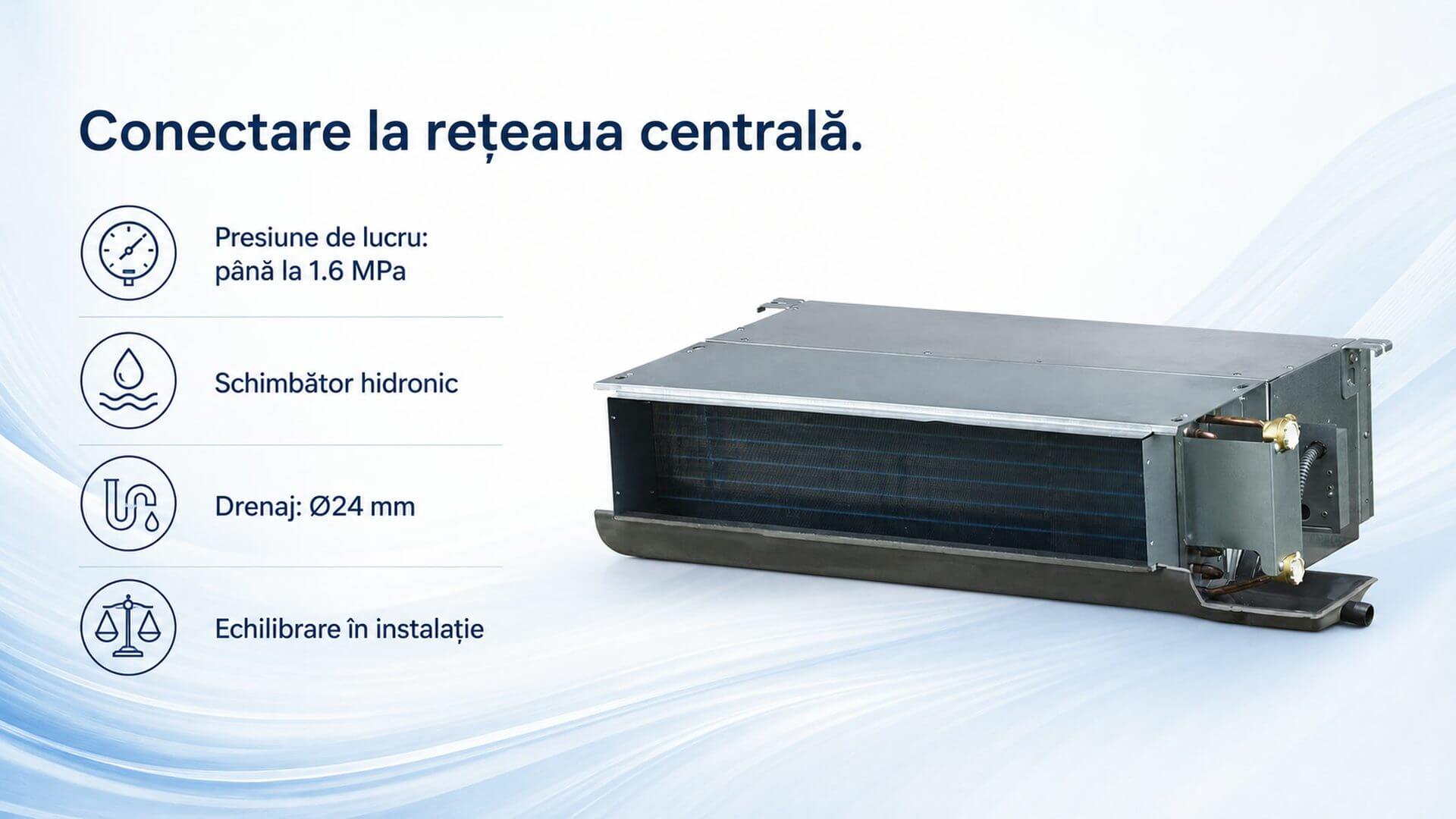

Conectare la rețeaua centrală a clădirii
La integrarea în proiect, schimbătorul hidronic este proiectat pentru o presiune de lucru de până la 1.6 MPa. Unitatea trebuie echilibrată împreună cu celelalte ramuri ale instalației.
În aplicațiile deservite, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.

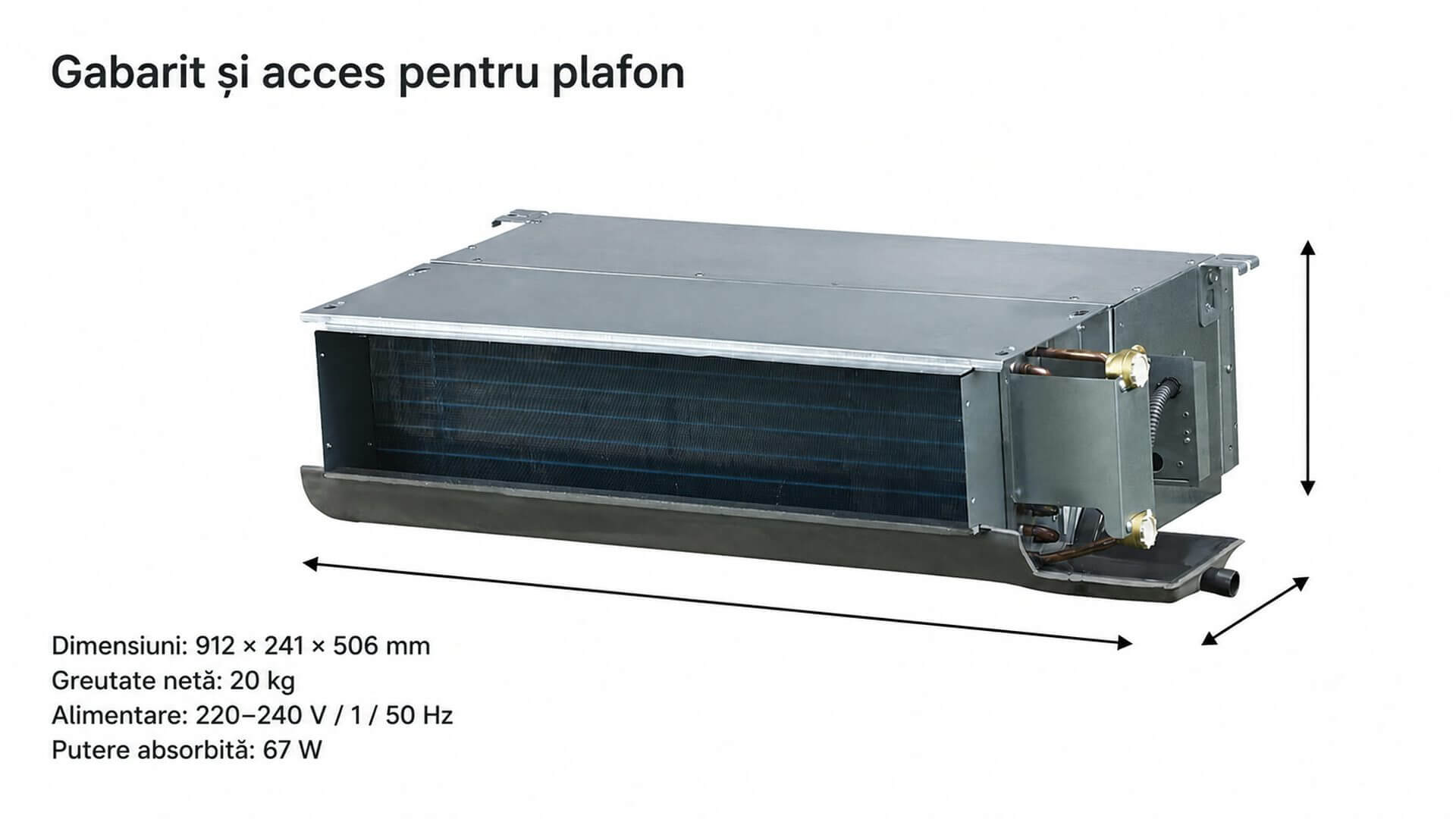

Gabarit și acces pentru instalarea în plafon
Alimentarea este 220-240 V / 50 Hz / 1 fază. Puterea absorbită este 67 W, valoare utilă pentru verificarea sarcinii electrice asociate terminalului hidronic.
Pentru acest model, unitatea măsoară 912 × 241 × 506 mm și are o greutate netă de 20 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
