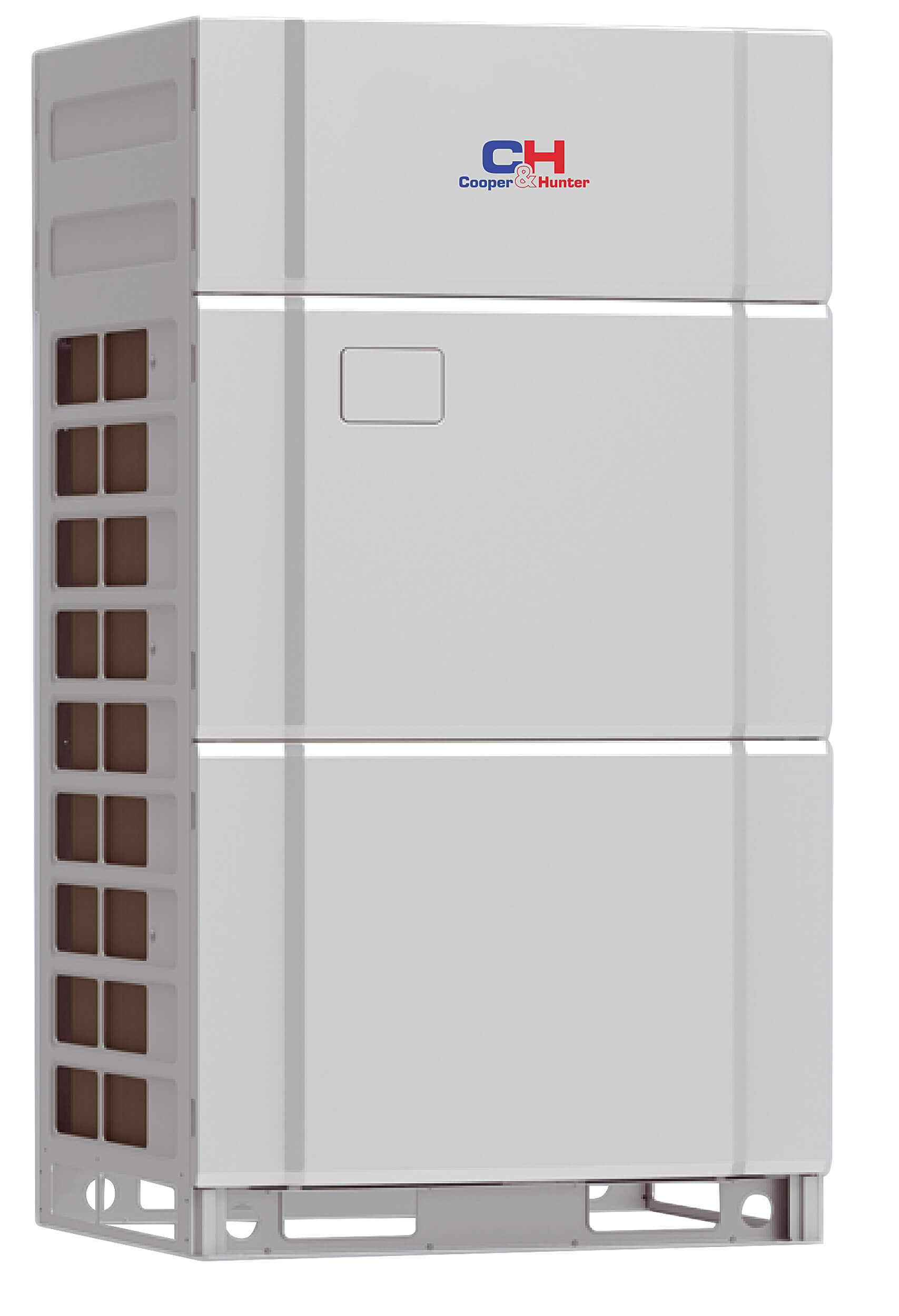

CHV6-224NMX: unitate externă VRF standard pentru proiecte HVAC
CHV6-224NMX este unitatea externă VRF de intrare în platforma CHV6, cu pompă de căldură și circuit în două țevi: 8 HP, 22.4 kW la răcire și până la 13 unități interioare, potrivită pentru etaje de birouri sau spații comerciale compacte cu mai multe încăperi.
Arhitectură VRF pentru clădiri cu mai multe zone
Unitatea comută întreg sistemul între răcire și încălzire, distribuind cei 22.4 kW frigorifici sau 25 kW termici către cele până la 13 terminale, printr-o singură pereche de țevi.
Capacitate de 22.4 kW la răcire și 25 kW la încălzire
Modelul oferă 22.4 kW la răcire și 25 kW la încălzire, în clasa de 8 HP. Cu unități interioare tip duct, valorile sezoniere sunt SEER 7.1 și SCOP 4.62; cu unități tip casetă, SEER 7.8 și SCOP 4.5.
Compresor EVI Inverter Scroll și control dublu EEV
Un singur compresor EVI Inverter Scroll acoperă clasa de 8 HP, iar reglajul de turație urmărește sarcina pentru a menține consumul aproape de necesarul real; circuitul conține 5.5 kg de R410A.
Conectarea a până la 13 unități interioare
La modelul CHV6-224NMX pot fi conectate maximum 13 unități interioare. Conducta de lichid are diametrul de 9.52 mm, iar conexiunea de gaz este specificată la 19.05 mm; circuitul utilizează R410A.
Alimentare 380–415V / 3Ph / 50Hz și parametri electrici pentru coordonare
Presiunea sonoră declarată este de 56 dB(A). Puterea sonoră cu unități duct este 80 dB(A), iar cu unități casetă este 82 dB(A). Alimentarea este 380–415V / 3Ph / 50Hz, puterea absorbită maximă este 12.87 kW, curentul maxim 23 A, iar siguranța recomandată 25 A. Integrarea în BMS se face prin protocoalele Modbus, KNX și BACnet, iar contorizarea inteligentă a energiei permite urmărirea consumului pe sistem.
Gabarit 930×775×1690 mm pentru planificarea montajului
Cu 930×775×1690 mm și 220 kg net, unitatea intră pe un singur rând de suporți antivibranți; la 220 kg sarcina pe structură rămâne moderată, dar se păstrează spațiul de aspirație și refulare cerut de cei 8 HP.
CHV6-224NMX, bază tehnică pentru un proiect VRF bine coordonat
La 8 HP și maximum 13 unități interioare, CHV6-224NMX acoperă sarcini mici și medii dintr-un sistem VRF; pornind de la cei 22.4 kW, proiectantul poate dimensiona terminalele și traseele. Echipa Cooper&Hunter ajută la verificarea compatibilității și la finalizarea listei de componente.
