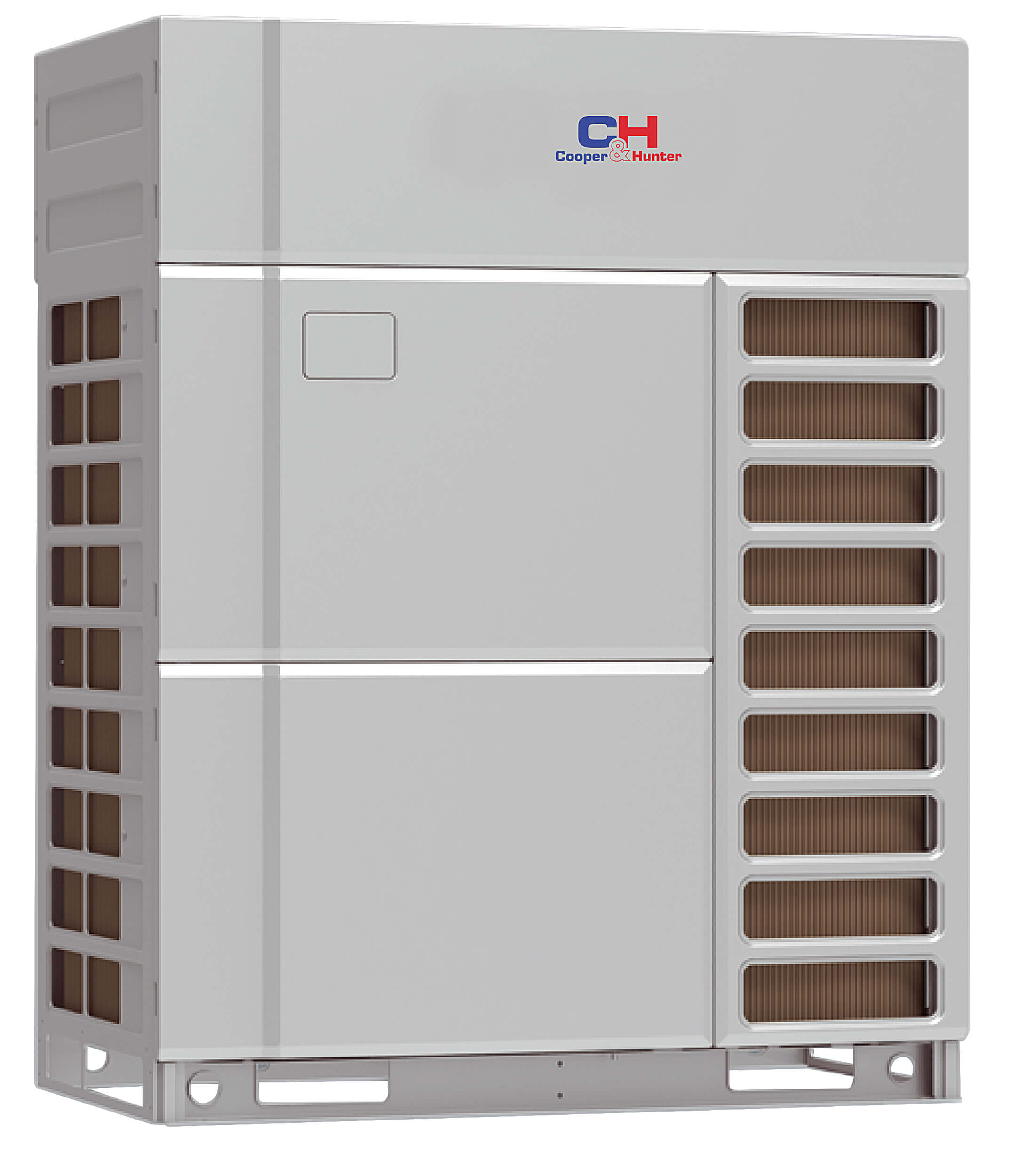

CHV6-H560NMX: unitate externă VRF cu recuperare de căldură pentru proiecte HVAC
CHV6-H560NMX este unitatea VRF cu recuperare de căldură de 20 HP din platforma CHV6, pe trei țevi și cu doi compresori: 56 kW la răcire, 63 kW la încălzire și până la 33 de terminale care pot lucra simultan în regimuri diferite.
Selecția modelului CHV6-H560NMX pornește de la sarcina termică a clădirii și limita de 33 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

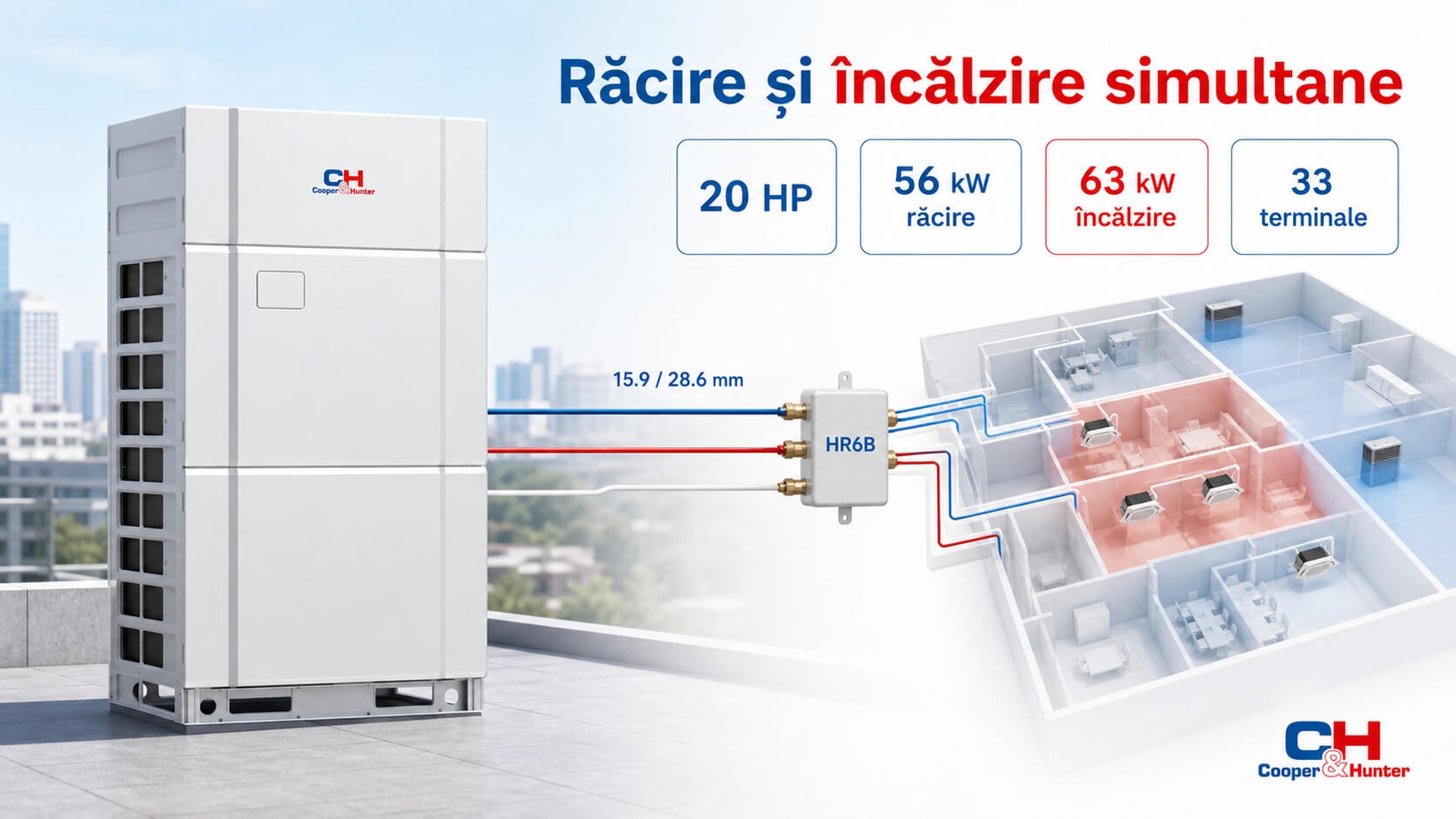

Răcire și încălzire simultane în același sistem
Căldura extrasă din zonele răcite este transferată celor care cer încălzire, în loc să fie evacuată; modulele HR6B repartizează agentul frigorific către cele 33 de terminale, iar cei doi compresori acoperă împreună sarcina de 56 kW frigorifici.
Valorile nominale descriu punctul de selecție al modelului, iar rezultatul în exploatare depinde de sarcina clădirii, combinația de terminale și condițiile reale de funcționare.

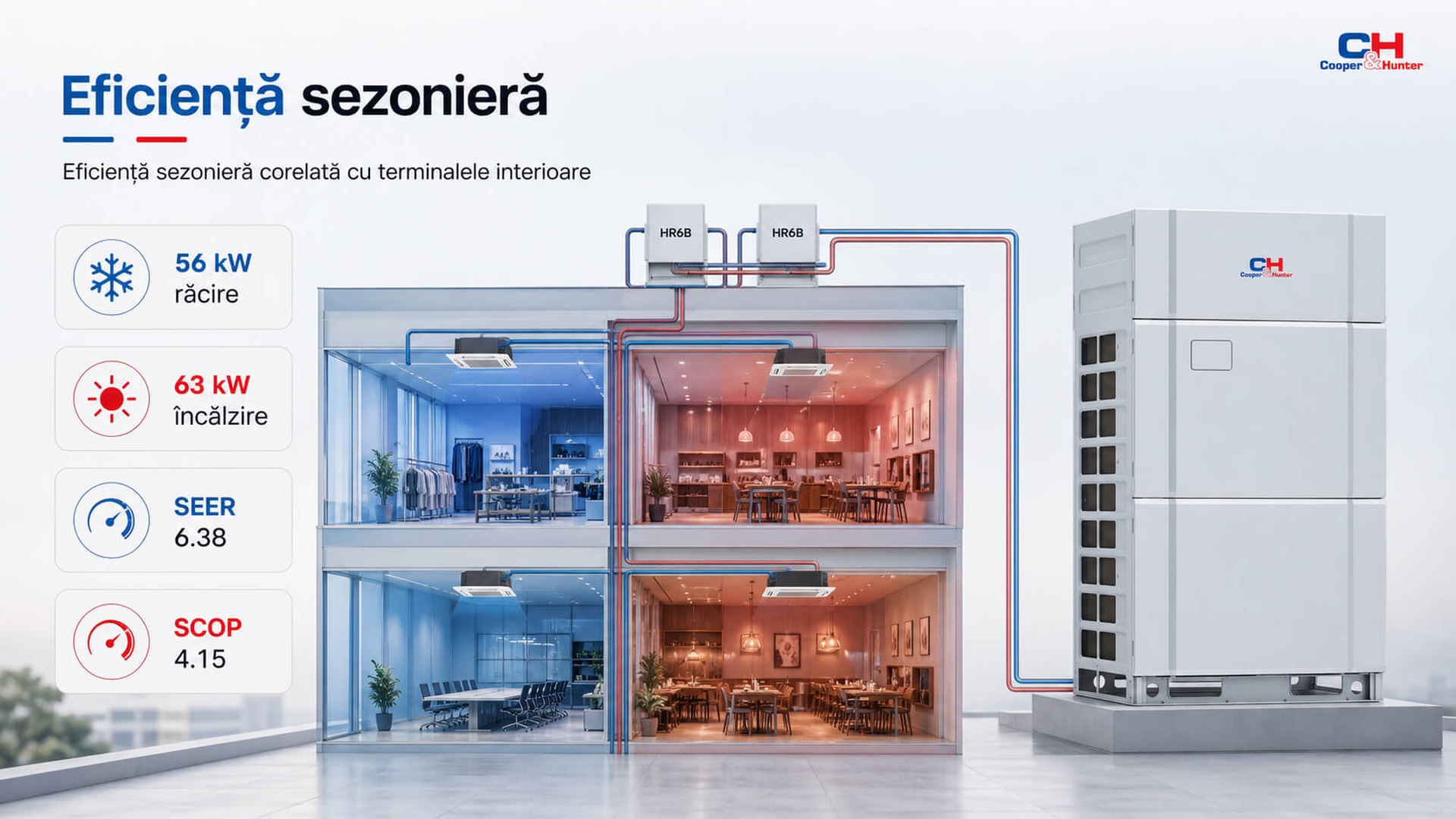

Eficiență sezonieră corelată cu terminalele interioare
Modelul oferă 56 kW la răcire și 63 kW la încălzire, în clasa de 20 HP. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.38 și SCOP 4.15; cu unități tip casetă, SEER 6.42 și SCOP 4.34.

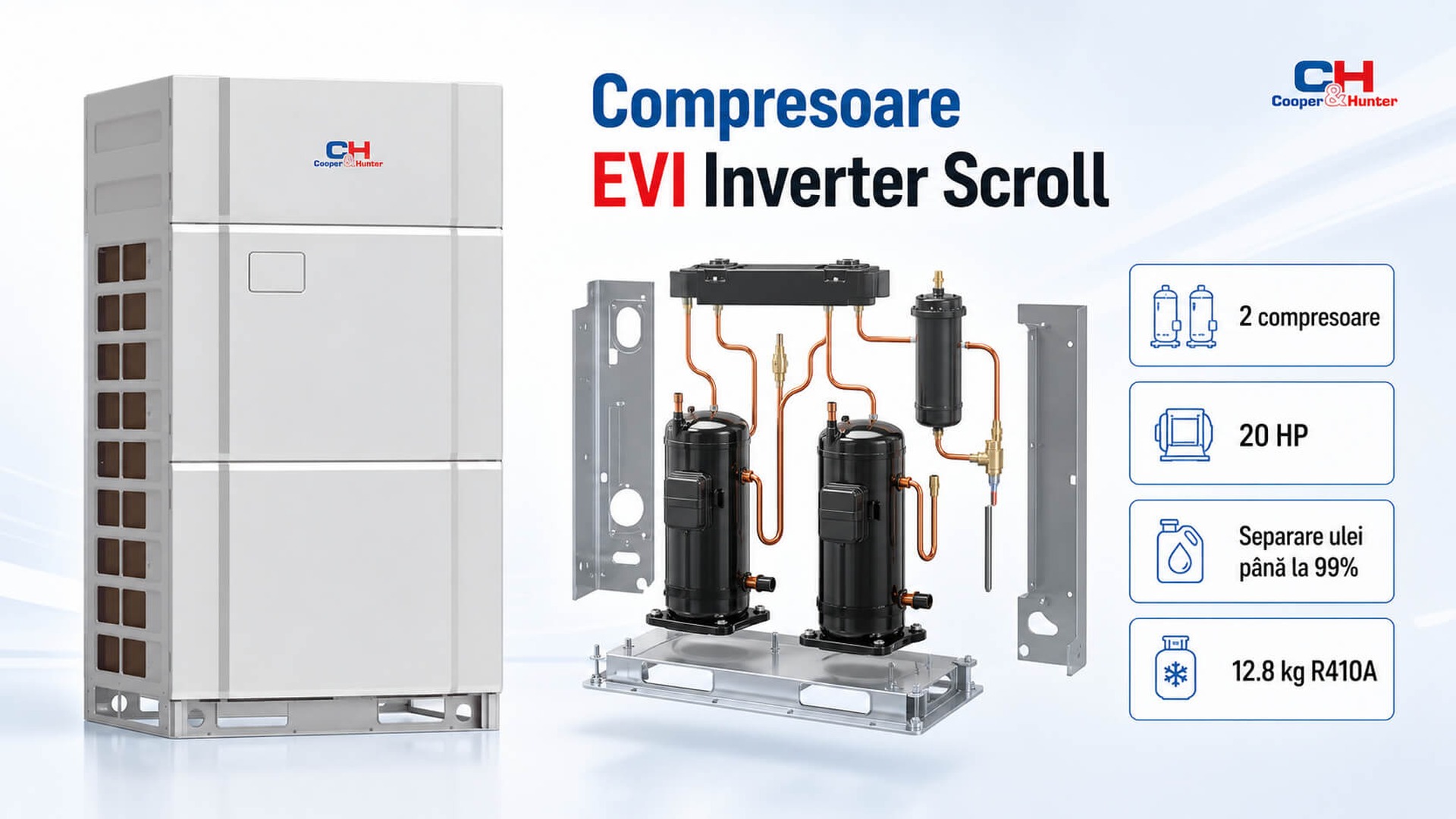

Compresor EVI Inverter Scroll pentru recuperare de căldură
Doi compresori EVI Inverter Scroll acoperă clasa de 20 HP, împărțindu-și sarcina celor 33 de terminale prin reglaj de turație; separarea uleiului în două trepte (până la 99%) menține lubrifierea în regimul mixt, iar circuitul conține 12.8 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

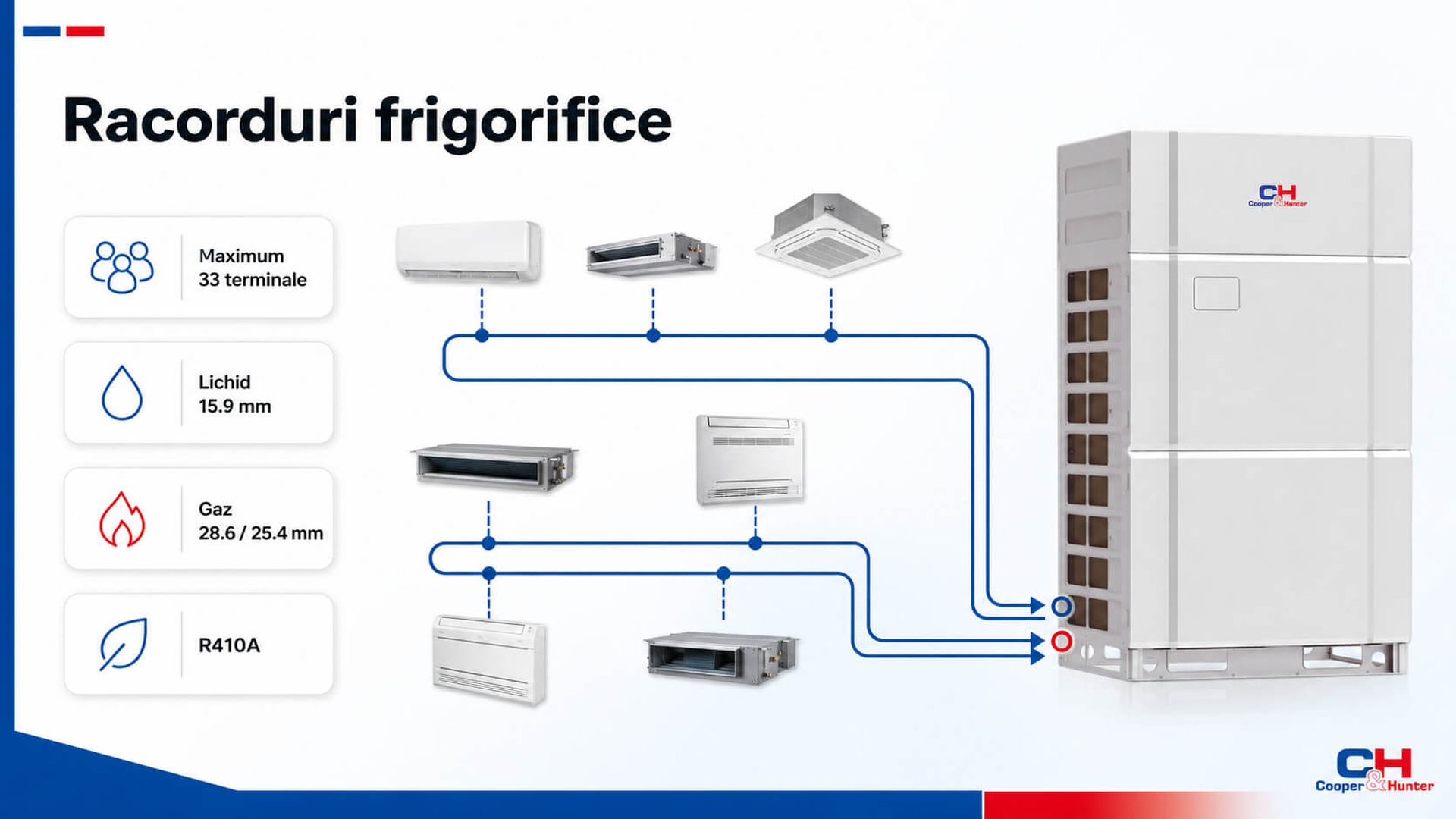

Racorduri de 15.9 mm pe lichid și 28.6 / 25.4 mm pe gaz
La modelul CHV6-H560NMX pot fi conectate maximum 33 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Conducta de lichid are diametrul de 15.9 mm, iar conexiunea de gaz este specificată la 28.6 / 25.4 mm; circuitul utilizează R410A.

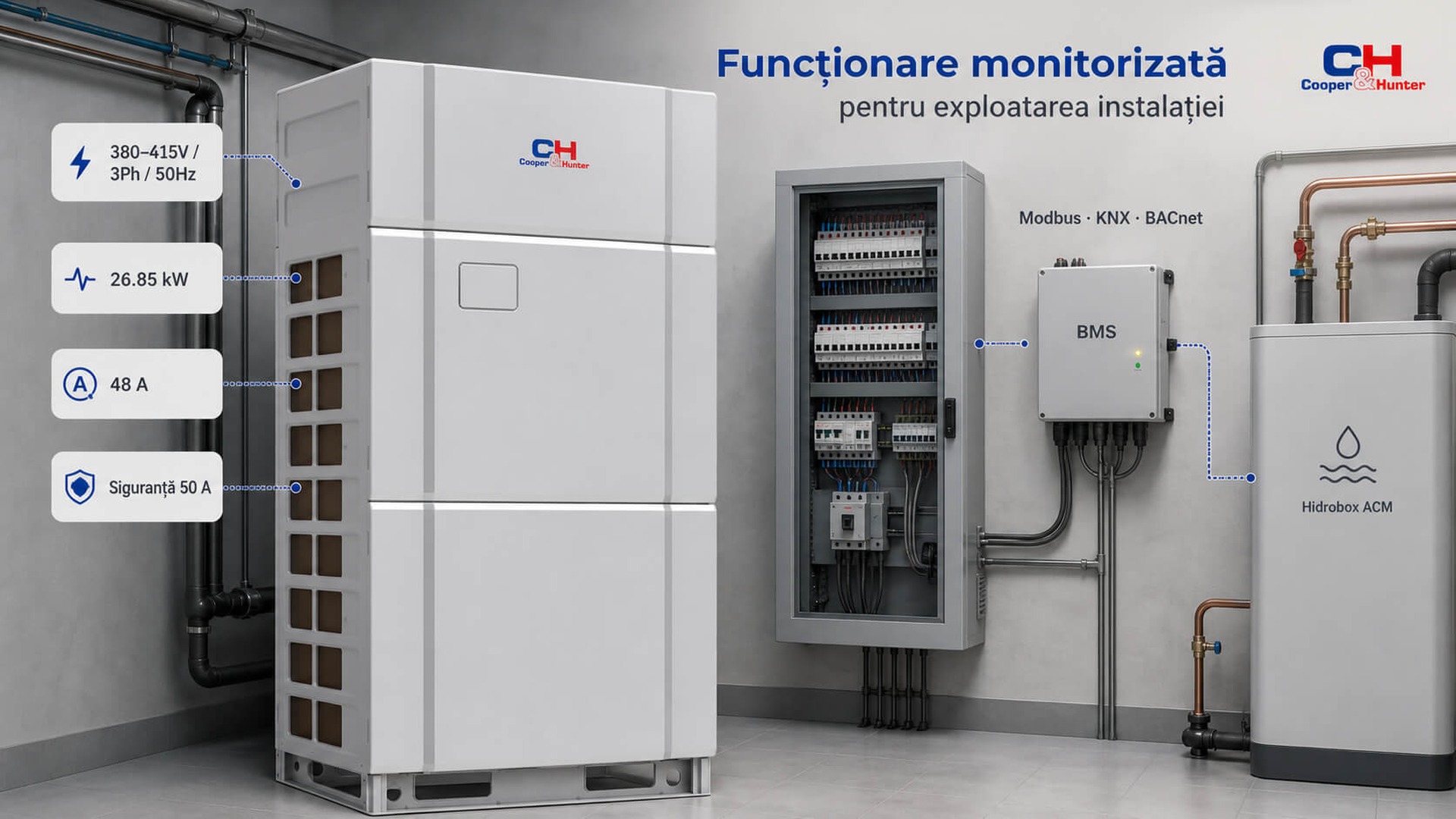

Funcționare monitorizată pentru exploatarea instalației
Presiunea sonoră declarată este de 63 dB(A). Puterea sonoră cu unități duct este 88 dB(A), iar cu unități casetă este 89 dB(A).
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 26.85 kW, curentul maxim 48 A, iar siguranța recomandată 50 A. Unitatea se integrează în BMS prin Modbus, KNX și BACnet, iar prin modulul Hidrobox poate prepara apă caldă menajeră din căldura recuperată.

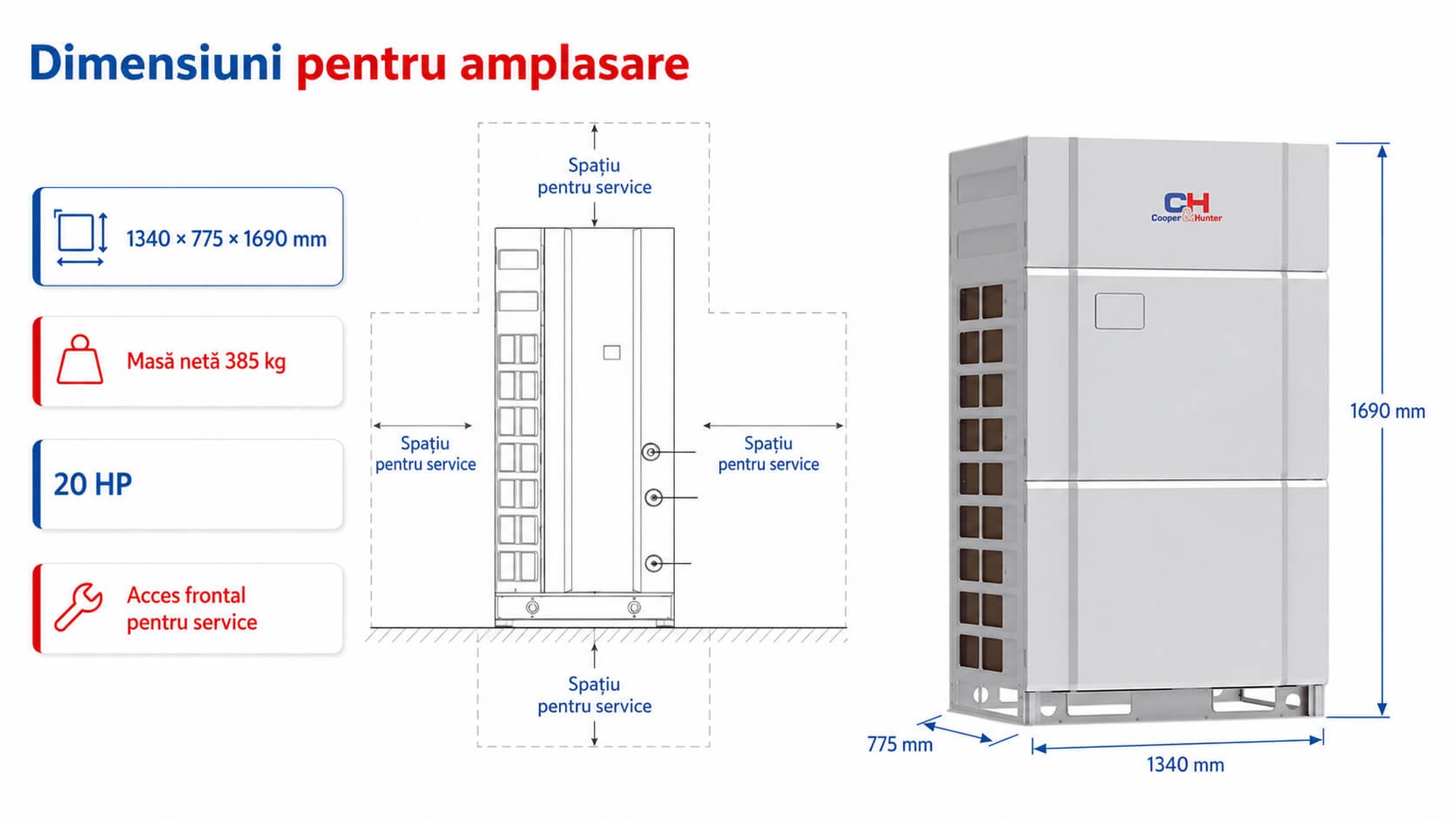

Dimensiuni clare pentru amplasare și mentenanță
Cu 1340×775×1690 mm și 385 kg net, CHV6-H560NMX păstrează gabaritul și masa variantei HR de 18 HP; la două ventilatoare și cei 20 HP se lasă spațiile de aspirație și refulare și accesul frontal pentru service.
Pentru CHV6-H560NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
CHV6-H560NMX, alegere documentată pentru proiectare și execuție
Cu 20 HP, doi compresori, recuperare pe trei țevi și 33 de terminale, CHV6-H560NMX servește complexe comerciale cu cereri simultane; de la cei 56 kW și de la gazul de 28.6 mm se dimensionează sistemul și modulele HR6B. Echipa Cooper&Hunter asistă la corelarea echipamentului cu terminalele proiectului.
